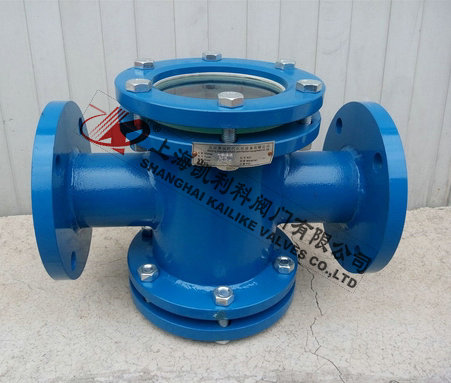

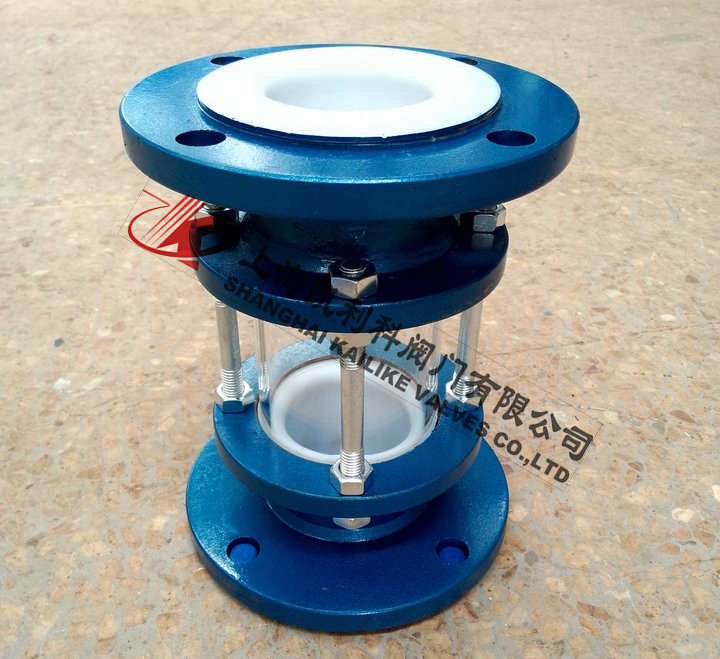

HGS07衬氟视镜
HGS07衬氟视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
|
产品名称： |
衬氟视镜 |
产品型号： |
HGS07 |
|
公称通径： |
DN25～DN150 |
结构形式： |
直通、三通 |
|
工作压力： |
0.6MPa～1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+180ºC |
功能作用： |
观察管道中的流体 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油品、蒸汽、液体、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
HGS07衬氟视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
结构特点
HGS07衬氟视镜具有超高的耐腐蚀性，并且加工容易，外表美观，同时视镜采用钢化硼硅玻璃，聚乙烯四氟垫片，使视镜适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。衬氟视镜由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种视镜。
技术参数
|
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
|
视窗材料 |
钢化硼硅玻璃 |
石英玻璃 |
|
工作温度（℃） |
0℃~180℃ |
0℃~180℃ |
|
公称压力（MPa） |
＜0.6 |
0.6 MPa ~2.5 MPa |
|
衬里材质 |
聚全氟乙烯FEP (F46)、聚四氯乙烯 PTFE(F4) |
|
连接形式 |
螺纹连接、法兰连接 |
|
允许急变温度（℃） |
＜60 |
外形结构图
主要外形尺寸
|
G |
DN |
25公斤 |
6公斤 |
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
|
H |
L |
直径 |
厚度 |
H |
L |
直径 |
厚度 |
|
1 |
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
5 |
125 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
|
6 |
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
声明：【HGS07衬氟视镜】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的HGS07衬氟视镜产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
