SSDF水上式底阀

您的位置:阀门 - 底阀 - SSDF水上式底阀 更新时间:2024-03-27 09:03:39
SSDF水上式底阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:SSDF水上式底阀是底阀的更新换代产品,作底阀时可安装在进水管露在水面上立管的转弯处,作止回阀用时,可代替弯头装在泵出水口的90度...

    • 产品描述
    • 在线询价
    • 技术咨询
    SSDF水上式底阀SSDF水上式底阀

    SSDF水上式底阀是底阀的更新换代产品,作底阀时可安装在进水管露在水面上立管的转弯处,作止回阀用时,可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小,安装简单,维修方便,可在水上安装维修,其密封性能好,可达到滴水不漏,即降低了供水运行费用双节能5-7%左右。主要适于石油、化工、纺织、 印染、冶金、矿山、排灌、市政、建筑等行业的水泵配套使用。可在泵前用,代替底阀。可在泵后用,代替止回阀。

    产品名称: 水上式底阀 产品型号: SSDF
    公称通径: DN50~DN600 结构作用: 防止倒流
    工作压力: 1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -29ºC~+80ºC 驱动方式: 自动
    阀体材质: 铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    SSDF水上式底阀是底阀的更新换代产品,作底阀时可安装在进水管露在水面上立管的转弯处,作止回阀用时,可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小,安装简单,维修方便,可在水上安装维修,其密封性能好,可达到滴水不漏,即降低了供水运行费用双节能5-7%左右。主要适于石油、化工、纺织、 印染、冶金、矿山、排灌、市政、建筑等行业的水泵配套使用。可在泵前用,代替底阀。可在泵后用,代替止回阀。

    结构原理

    SSDF水上式底阀由、阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,而阻止液体回到泵前。

    零部件名称

    序号 1 2  3  4  5  6  7  8  9 10 11 12
    名称 阀体 阀瓣 阀杆 阀盖 阀杆套 密封圈 螺栓螺母 螺母 密封圈 压板 螺母

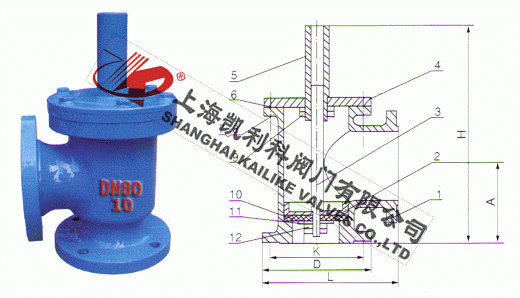

    外形结构图



    主要外形尺寸

    公称通径
    DN(mm)
    D  D1  A  B
    0.6MPa  1.0MPa  1.0MPa  1.6MPa
       50   140   160   110   125   100   100
       65   160   180   130   145   110   110
       80   185   195   150   160   120   120
      100   205   215   170   180   130   130
      150   260   280   225   240   150   150
      200   315   335   280   295   190   190
      250   370   390   335   350   240   240
      300   435   440   395   400   290   290
      350   485   500   445   460   340   340
      400   535   565   495   515   390   390
      450   590   615   550   565   440   440
      500   640   670   600   620   490   490
      600   755   780   705   725   590   590

    使用说明

    1、安装要求:安装在水泵吸水管的垂直管与水平管的转弯处,安装时应保证其垂直状态。
    2、启动:首次启动前向水平管中充满水之后迅即启动,造成吸水管内半真空状态,将水吸入竖直管,以完成泵水过程。吸程过大时需要重复几次充水启动,以后停泵,开泵前不必充水。
    3、检修:一般情况下使用不必检修。当需要检修时,只须将水上式底阀上面的阀盖打开,更换橡胶垫即可,检修后仍按首次启泵方法启动。

    声明:【SSDF水上式底阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的SSDF水上式底阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
