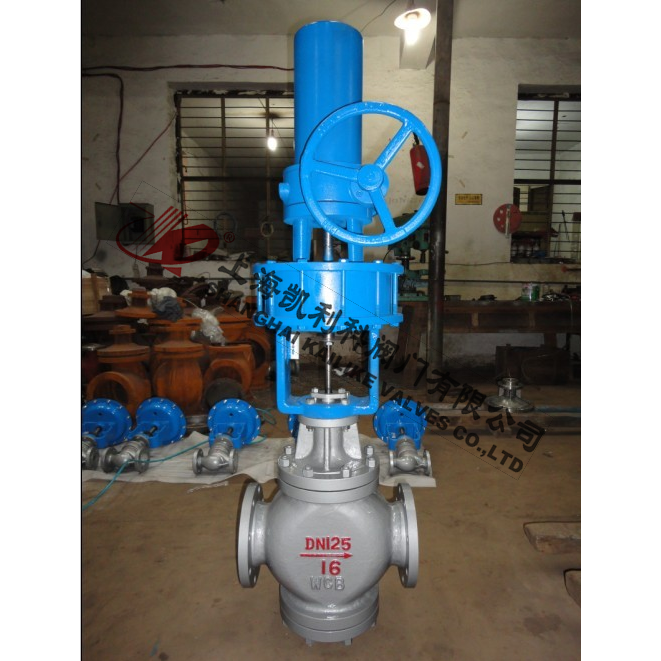

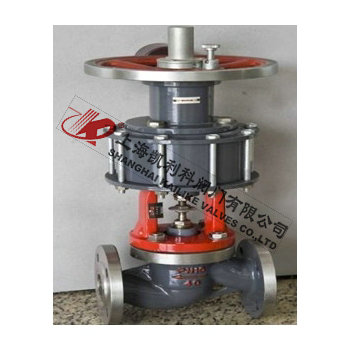

ZSQP气动快速切断阀
ZSQP气动快速切断阀由活塞式气动执行机构与切断阀组成。气动快速切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动快速切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。
|
产品名称： |
气动快速切断阀 |
产品型号： |
ZSQP |
|
公称通径： |
DN20～DN200 |
结构形式： |
活塞式 |
|
工作压力： |
1.6MPa～6.4MPa |
连接方式： |
法兰 |
|
适用温度： |
-60ºC～+550ºC |
驱动方式： |
气动 |
|
阀体材质： |
铸钢、不锈钢、黄铜 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
煤气、燃气、天然气、氧气、气体、液体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
ZSQP气动快速切断阀由活塞式气动执行机构与切断阀组成。气动快速切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动快速切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
性能参数
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径(mm) |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
|
公称压力MPa |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
额定流量系数Kv |
5.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
泄露量 |
1滴/min |
3滴/min |
5滴/min |
7滴/min |
9滴/min |
|
行程(mm) |
16 |
25 |
40 |
60 |
|
切断时间S |
1~2 |
2~4 |
|
额定行程偏差 |
+10% |
|
允许压差MPa |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
|
(2.5) |
(1.7) |
(1.0) |
(1.1) |
(0.8) |
(1.6) |
|
阀盖形式 |
常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
|
阀芯形式 |
单座型阀芯\双导向型阀芯 |
|
流量特性 |
快开特性 |
执行器参数
|
执行器型号 |
ZSD活塞式执行机构 |
|
活塞直径 |
150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
|
有效面积 |
175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
|
进气孔螺纹 |
M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
|
最大输出力 |
7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
|
操作压力 |
500KPa |
|
作用形式 |
气— 关式或气— 开式 |
|
可配附件 |
手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它 |

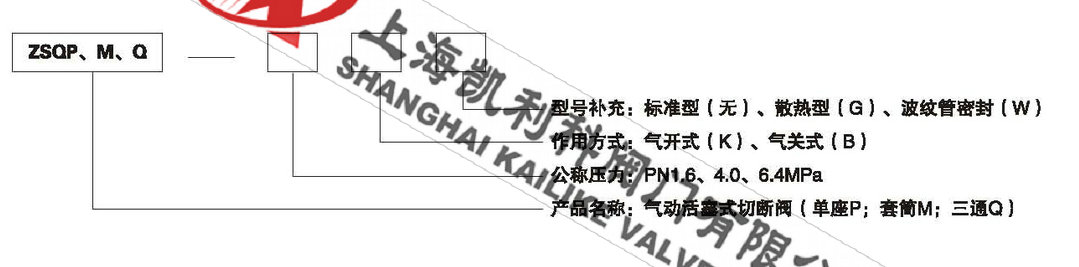

型号编制

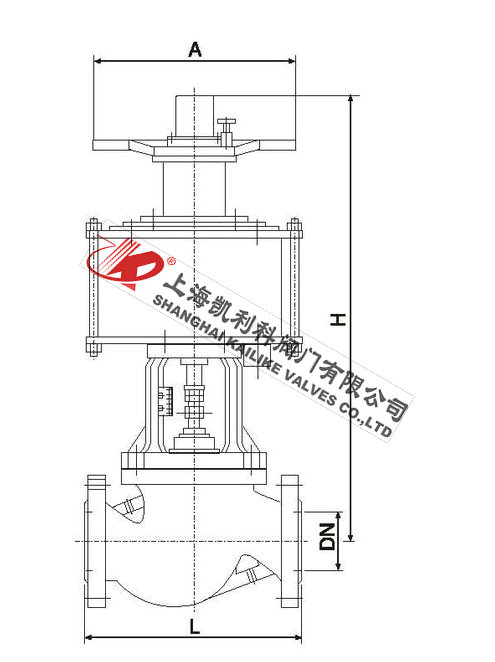

外形分析图

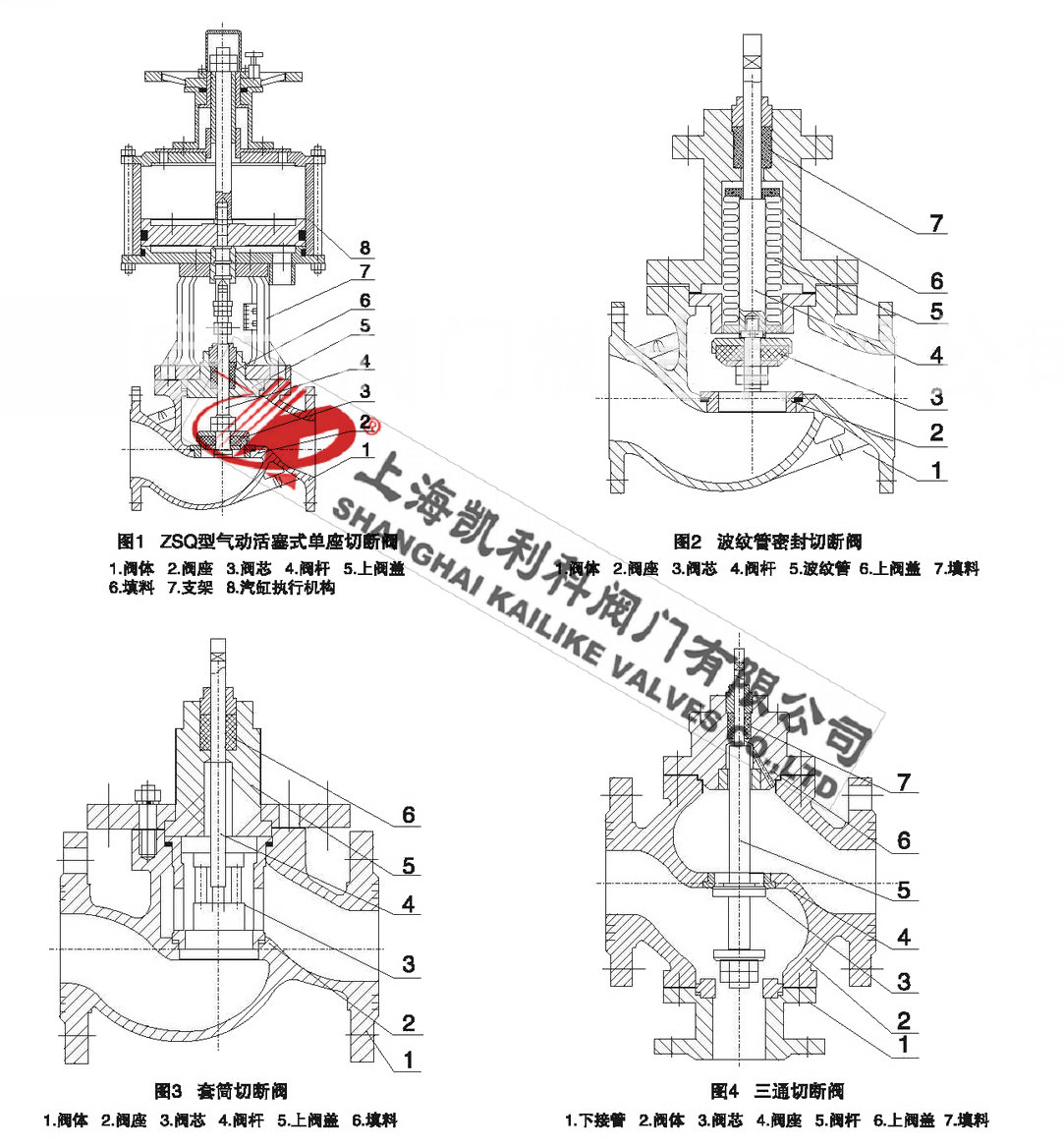

外形结构图
主要外形尺寸
|
公称通径 |
L |
H |
H1 |
A |
|
20 |
180 |
53 |
608 |
222 |
|
25 |
190 |
58 |
680 |
222 |
|
32 |
210 |
68 |
774 |
222 |
|
40 |
230 |
73 |
812 |
280 |
|
50 |
265 |
80 |
935 |
280 |
|
65 |
285 |
90 |
1040 |
389 |
|
80 |
310 |
98 |
1045 |
389 |
|
100 |
355 |
108 |
1047 |
389 |
|
125 |
425 |
123 |
1450 |
389 |
|
150 |
460 |
140 |
1460 |
389 |
|
200 |
560 |
168 |
1480 |
389 |

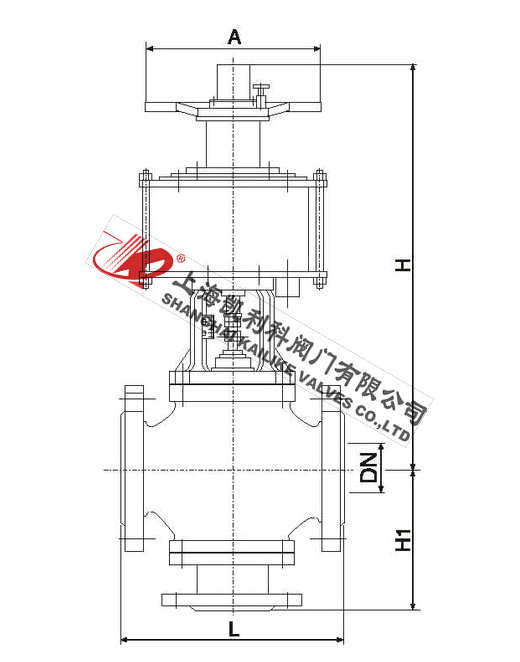

外形结构图
主要外形尺寸
|
公称通经 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
196 |
232 |
308 |
|
L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
|
H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
|
重量(kg) |
标准型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
声明：【ZSQP气动快速切断阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ZSQP气动快速切断阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
