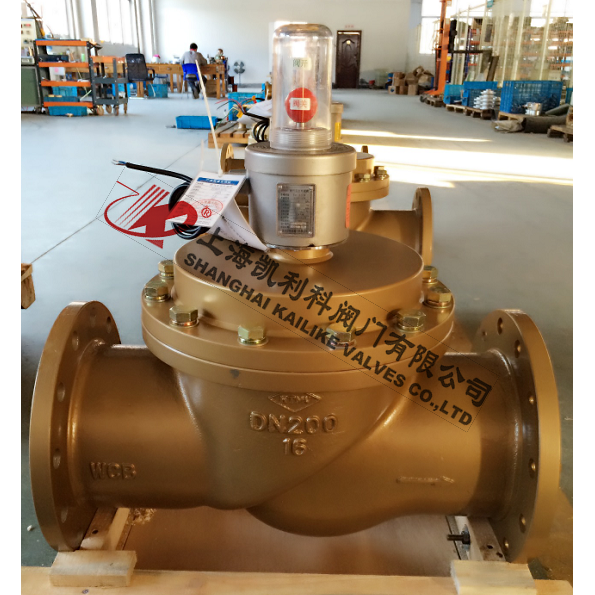

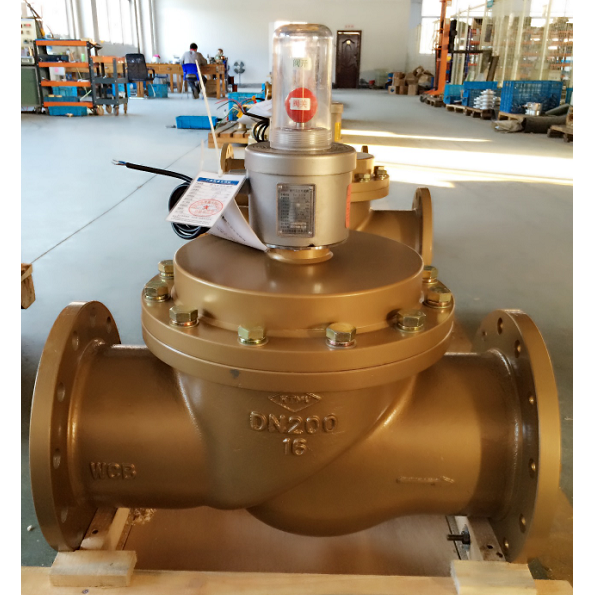

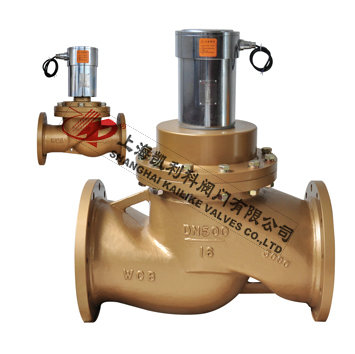

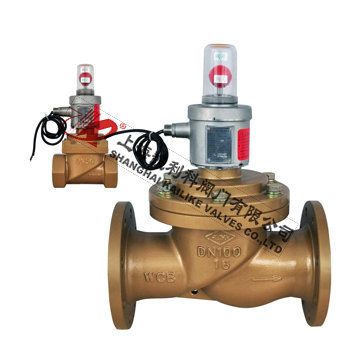

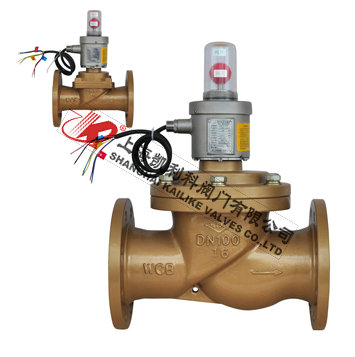

ZCRB电磁安全切断阀

产品名称：	电磁安全切断阀	产品型号：	ZCRB
公称通径：	DN15～DN600	结构形式：	直动式、先导式
工作压力：	1.0MPa～1.6MPa	连接方式：	法兰、螺纹
适用温度：	-15ºC～+60ºC	驱动方式：	电磁动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	煤气、燃气、天然气、液化石油气、气体等	生产厂家：	上海凯利科阀门有限公司

产品说明

ZCRB电磁安全切断阀是城镇、工业燃气及其他可燃气体设备管路输送系统中的附属安全装置，它通常安装于系统的主管线上，与燃气报警系统、消防系统及其它智能报警控制系统等相连接，当安全系统检测到燃气使用不安全时（如:泄漏、超温、超压等），可联动该电磁阀快读切断气源，确保用气安全。

产品应用

ZCRB电磁安全切断阀是新型的燃气管路工程的安全配套装置，具有极佳的技术性能，负荷损失低，安全性高，适用于城市煤气、天然气、液化石油气、沼气等可燃性气体，主要应用如下：
1、与可燃气体泄漏检测仪器联接或整体消防系统联动，当仪器检测到可燃气体泄漏或者其它需要切断气源的报警信号时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
2、 与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力超过设定极限数值，自动关闭供气阀门，停止燃气供给。
3、 与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4、 在城市或工厂的燃气供应管网内安装此系列燃气快速切断阀，可在中央控制室内集中控制，远距离遥控紧急关闭事故现场的管线燃气供应。
5、 燃气管路系统检修、排除故障时切断燃气。

技术特性

内部结构图

执行标准

GB191-2008	包装、储运图示标志
GB3836.1-2010	爆炸性气体环境用电气设备 第1部分  通用要求
GB3836.2-2010	爆炸性气体环境用电气设备 第2部分  隔爆型“d”
GB3836.3-2010	爆炸性气体环境用电气设备 第3部分  增安型“e”
GB3836.9-2010	爆炸性气体环境用电气设备 第9部分  胶封型“m”
GB4208-2008	外壳防护等级（IP代码）-
GB/T9113.1-2000	平面、凸面整体钢制管法兰
GB/T12220-2015	工业阀门  标志
GB/T12221-2005	金属阀门  结构长度
GB/T13384-2008	机电产品包装通用技术条件
GB/T13927-2008	工业阀门  压力试验
GB/T17241.6-2008	整体铸铁法兰
GB/T22653-2008	液化气体设备用电磁安全切断阀
GB/T50028-2006	城镇燃气设计规范
CJ/T3056-1995	城镇燃气用球磨铸铁、铸钢制阀门通用技术要求
JB/T5995-1992	机电产品使用说明书编写规定
JB/T5300-2008	工业用阀门材料  选型导则
JB/T7352-2010	工业过程控制系统用防爆电磁安全切断阀
TSGD2001-2006	压力管道原件制造许可规则
TSGD2002-2006	压力管道原件型式试验规则
CJ/T394-2012	电磁安全切断阀
CJ/T3055	燃气阀门的试验与检验

燃气报警系统集成方案一



燃气报警系统集成方案二

技术参数

结构类型：直动式/先导式

控制方式：手开、瞬时电源开、手关

公称通径：DN15-DN600

公称压力：1.6MPa

工作压力：0-0.6MPa

工作电压：DC24V/AC220V

电压偏差：±10%

防爆等级：Exdll CT6 Gb

防护等级：IP66

切断时间：DN15-DN100≤1S DN125-DN600≤3S

介质温度：-29℃～+80℃

环境温度：-20℃～+60℃

引线长度：1米

连接方式：螺纹连接DN15-DN50  法兰连接DN15-DN600

密封材料：NBR丁晴橡胶/FPM氟橡胶

阀体材质：铸钢WCB、不锈钢CF8/CF8M

工作介质：天然气、城市煤气、液化石油气、沼气等可燃气体

工作原理

   ZCRB电磁安全切断阀是常开型电磁阀，工作时手动复位开阀，电磁力关闭。即：手动复位打开，瞬间通电关闭，也可手动关闭。
   ZCRB电磁安全切断阀正常工作时不需要接通电源，事故发生时，只需2秒钟的瞬时脉冲电源信号就能迅速关闭电磁阀，节电又安全，瞬间通电最长时间不能超过20秒。
   电磁阀需要开阀时，旋开防污护罩，手动向上拉起复位手柄，阀杆带动密封组件上移，使阀门处于开启状态，同时机械卡锁装置执行开锁动作，将阀杆及密封组件锁定在开启状态，切记防护罩复位。如需关闭电磁阀，则需短时接通关闭阀线圈电源，产生的电磁吸力使机械卡锁装置脱开锁定，密封组件在复位弹簧的弹力作用下，向下复位，使电磁阀处于关闭状态。
   当报警控制系统失效或者应急情况下可通过人工手动紧急关闭阀门，手动关闭阀控件需解除防护后才能操作，符合国家标准规范。

外形结构图



主要外形尺寸

公称通径	内螺纹			法兰连接							重量
mm	G	L	H	D	D1	D2	f	n-φd	L	H	螺纹	法兰
DN15	1/2	100	210	95	65	45	2	4-φ14	130	240	2.3	5
DN20	3/4	100	230	105	75	55	2	4-φ14	150	270	2.4	6
DN25	1	100	230	115	85	65	2	4-φ14	160	285	2.4	7
DN32	1 1/4	130	265	135	100	78	2	4-φ18	180	300	5	8
DN40	1 1/2	130	285	145	110	85	3	4-φ18	200	310	6	9.5
DN50	2	150	300	160	125	100	3	4-φ18	230	325	7	11.5
DN65				180	145	120	3	4-φ18	290	400		21
DN80				195	160	135	3	8-φ18	310	435		26.5
DN100				215	180	155	3	8-φ18	350	460		32
DN125				245	210	185	3	8-φ18	400	580		55
DN150				280	240	210	3	8-φ18	480	600		64
DN200				335	295	265	3	12-φ22	600	650		110
DN250				405	355	320	3	12-φ26	650	900		210
DN300				460	410	370	4	12-φ26	750	1000		350
DN350				520	470	435	4	16-φ26	850	1080		450
DN400				580	525	480	4	16-φ30	950	1200		530
DN500				705	650	609	4	20-φ34	1150	1400		750
DN600				840	770	718	5	20-φ36	1350	1500		1580

安装要求

安装方式：通径≤DN100优选水平管道，通径≥DN100必须水平管道，复位手柄垂直向上。
安装方向：阀体表面介质流向箭头必须与介质实际流向一致。
适用介质：介质中应无颗粒状，纤维状杂质，建议阀前加装过滤器（滤网≥50目）。
安装环境：室内或者有防雨设施的户外、环境温度：-20℃～+60℃、环境湿度：5%～95%。
预留空间：鉴于操作及维修需要，电磁阀顶部预留空间高度（H）：≤DN150应大于1米、≥DN200应大于2米。
管道吹扫：安装完成后，手动方式开启电磁阀，用0.4MPa的压缩空气对管道实施吹扫，历时≥1分钟。
接线准备：1.确认控制电源压力是否与电磁阀标称电源电压一致；
          2.测量控制电压值波动范围是否在±10%范围内。
          3.确认控制输出触点类型是否为脉冲输出（持续通电时间必须≤20秒）。

生产车间



声明：【ZCRB电磁安全切断阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ZCRB电磁安全切断阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
