J15W,J45W黄铜截止阀

您的位置:阀门 - 截止阀 - J15W,J45W黄铜截止阀 更新时间:2024-03-27 09:03:40
J15W,J45W黄铜截止阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:J15W/J45W黄铜截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。黄铜截止阀只适用于全开和全关,一...

    • 产品描述
    • 在线询价
    • 技术咨询

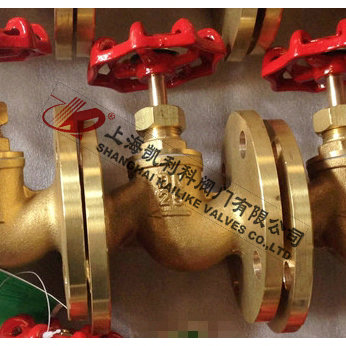

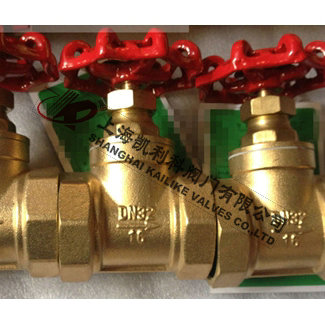

    J15W,J45W黄铜截止阀J15W,J45W黄铜截止阀

    J15W/J45W黄铜截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。黄铜截止阀只适用于全开和全关,一般不用来调节流量,允许临时作调节和节流。广泛用于石油、化工、制药、化肥、电力、城建、水处理行业等各种工况的管路上,作为切断或接通管路介质。

    产品名称: 黄铜截止阀 产品型号: J15W/Z45W
    公称通径: DN15~DN150 结构形式: 截止式
    公称压力: 1.0Mpa~1.6Mpa 连接方式: 法兰、内螺纹
    适用温度: -20ºC~+150ºC 驱动方式: 手轮
    阀体材质: 黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    J15W/J45W黄铜截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。黄铜截止阀只适用于全开和全关,一般不用来调节流量,允许临时作调节和节流。广泛用于石油、化工、制药、化肥、电力、城建、水处理行业等各种工况的管路上,作为切断或接通管路介质。

    产品特点

    1、结构简单,制造和维修比较方便
    2、工作行程小,启闭时间短
    3、密封性好,密封面间磨擦力小,寿命较长

    主要零件材料

    零件 名称 阀体、阀盖、阀瓣 密封圈 阀杆 填料 垫片
    材料 黄铜 黄铜 铜/不锈钢 石墨 聚四氟乙烯

    主要性能规范

    公称压力 (MPa) 试验压力PS(MPa) 工作压力Ps 工作温度℃ 适用介质
    壳体 密封
    1.6 2.4 1.76 1.6 ≤200 油类
    硝酸类腐蚀性介质

    外形结构图

    主要外形尺寸

    DN SIZE L B H D
    8 1/4 40 10.5 61 45
    10 3/8 40 10.5 61 45
    15 1/2 46 17 72.5 60
    20 3/4 54 17 72.5 60
    25 1 67 22 86 72
    32 11/4 77 27 97 80
    40 11/2 83 34 116.5 100
    50 2 104 43 132.5 110
    65 21/2 170.5 65 197 178
    80 3 245 80 277 200
    100 4 270.5 100 316 240

    外形结构图

    主要外形尺寸

    公称通径
    DN
    管螺纹 G 尺寸 重量Kg
    L L1 S H H1 Do
    15 1/2 90 14 32 109 117 55 0.9
    20 3/4 100 16 36 109 117 55 1.1
    25 1 120 18 46 132 142 80 1.8
    32 1 1/4 140 20 55 156 168 100 2.5
    40 1 1/2 170 22 65 167 182 100 3.7
    50 2 200 24 80 182 200 120 5.5
    65 2 1/2 260 26 95 200 223 146 9.3

    外形结构图

    主要外形尺寸

    公称压力 PN(Mpa) 公称通径 DN 尺 寸 重量Kg
    L D D1 D2 D6 b Do H H1 Z-фd
    1.6 15 130 95 65 45 - 14 75 110 119 4-ф14 2
    20 150 110 75 55 - 14 75 110 120 4-ф14 3
    25 160 115 85 65 - 14 75 116 126 4-ф14 4
    32 180 135 100 78 - 15 120 143 160 4-ф18 6.1
    40 200 145 110 85 - 16 120 147 168 4-ф18 8.2
    50 230 160 125 100 - 16 160 172 194 4-ф18 11
    65 290 180 145 120 - 18 - - - 4-ф18 28
    80 310 195 160 135 - 20 - - - 8-ф18 34
    100 350 210 180 155 - 20 - - - 8-ф18 43
    125 400 245 210 185 - 22 - - - 8-ф18 70
    150 480 280 240 210 -- 24 - - - 12-ф23 95


    声明:【J15W,J45W黄铜截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的J15W,J45W黄铜截止阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
