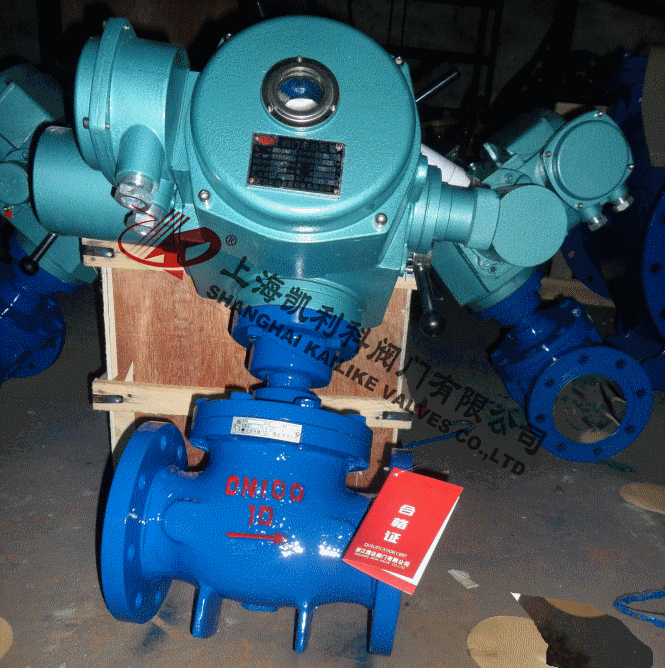

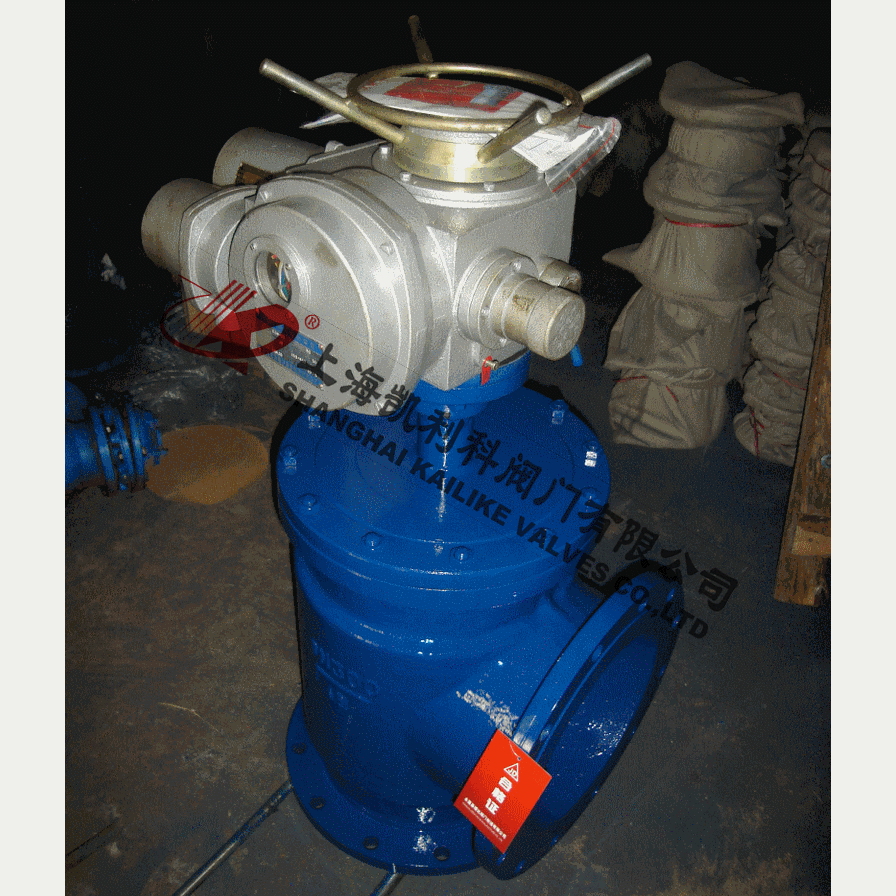

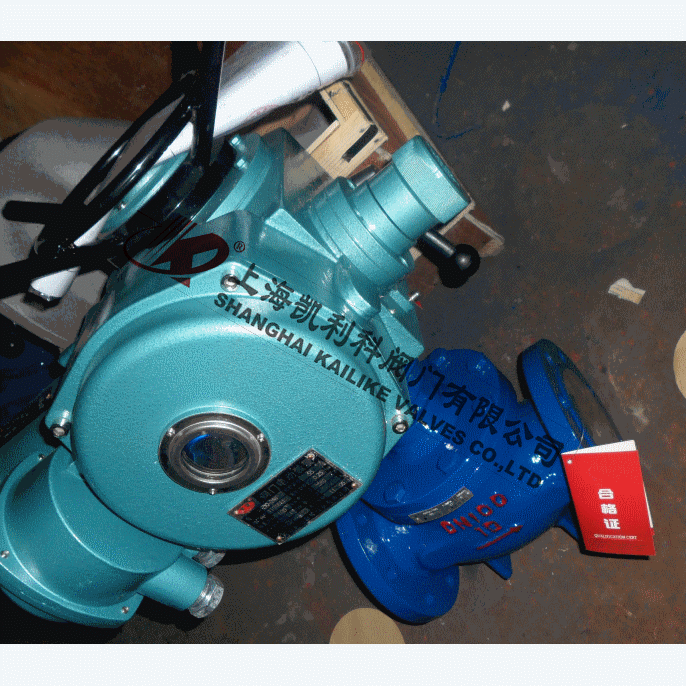

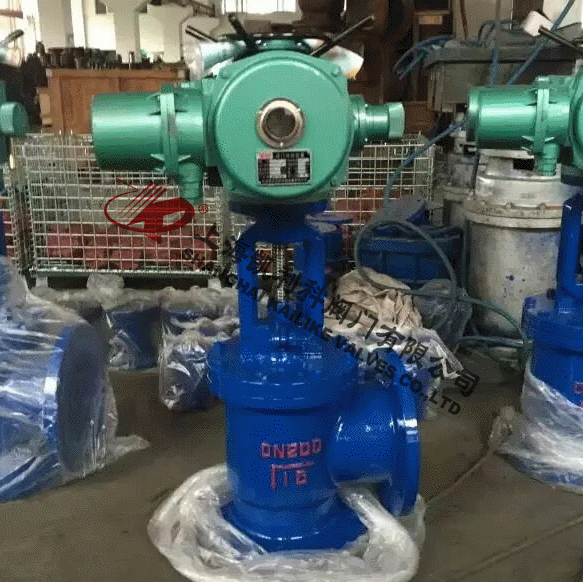

J944X电动角式排泥阀

产品名称：	电动排泥阀	产品型号：	J941X、J944X
公称通径：	DN50～DN400	功能作用：	排泥
公称压力：	1.0MPa～1.6MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	驱动方式：	电动
阀体材质：	铸铁、铸钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水	生产厂家：	上海凯利科阀门有限公司

产品说明

J944X电动角式排泥阀适用于水处理厂各类沉淀池、污泥池、用以排放水池内泥沙，污物及废水、该阀采用双室隔膜结构，运动无磨损，不因杂质而漏水，对泥沙淤积不敏感、润滑、密封性能好。采用衬胶阀板，阀座斜度开口不易沉积泥杂物，驱动介质压力低，采用手动或电动集中控制，经久耐用、使用寿命长。

工作原理

J944X电动角式排泥阀由直角式阀体、支架和电动头等三大部分组成。由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后具有密封性能好，无渗漏等优点。

主要参数

压力等级	0.6MPa-1.6MPa
电动头电压	220V、380V，订货时注明
阀体、支架材料	铸铁，球墨铸铁，WCB
阀杆材料	不锈钢
阀板材料	球墨铸铁，热合橡胶、WCB+热合橡胶
法兰连接标准	GB/T 17241.6-98
试压标准	GB/T 13927-92
注：高度H，如用户需要加高订货时注明，不注明按尺寸表中H供货

外形结构图



主要外形尺寸

DN	L1	L2	H	D	D1	Z-фd
50	110	95	200	165	125	4-8
80	135	125	230	200	160	4-8
100	160	125	250	220	180	8-18
150	205	145	300	285	340	8-23
200	220	185	350	340	295	8-23
250	260	205	400	395	350	12-23
300	280	245	450	445	400	12-23
400	335	310	550	656	515	16-25

保管维护

1、阀门应存干燥通风的室内，通路两端须堵塞。
2、短期内暂不使用的阀门，应取出石棉填料，以免产生电化学腐蚀，损坏阀杆。
3、阀门进出口要用蜡纸或塑料片封住，以防进去脏东西。FHB自动化在线网
4、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
5、放置室外的阀门，必须盖上油毡或苫布之类防雨、防尘物品。存放阀门的仓库要保持清洁干燥。

使用维护

1、阀杆螺纹经常与阀杆螺母摩擦，要涂一点黄油或石墨粉，起润滑作用。
2、不经常启闭的阀门，要定期转动手轮，对阀杆螺纹加润滑剂，以防咬住。
3、室外阀门，要对阀杆加保护套，以防雨、雪、尘土锈污。
4、如阀门系机械传动，要按时对变速箱添加润滑油并保持阀门的清洁。
5、不要依靠阀门支持其它重物，不要在阀门上站立。
6、阀杆，特别是螺纹部分，要经常清洁并添加新的润滑剂，防止尘土中的硬杂物，磨损螺纹和阀杆表面，影响使用寿命。

声明：【J944X电动角式排泥阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J944X电动角式排泥阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
