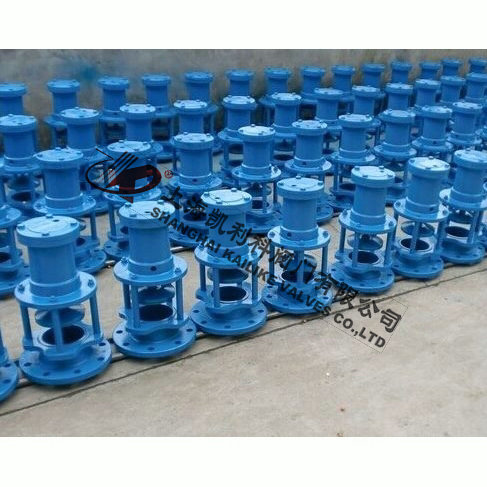

H742X气动池底排泥阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可按照用户要求生产和加工。
| 产品名称： | 气动池底排泥阀 | 产品型号： | H642X |
| 公称通径： | DN100～DN400 | 功能作用： | 池底排泥 |
| 公称压力： | 1.0MPa～1.6MPa | 连接方式： | 法兰 |
| 适用温度： | -0ºC～+80ºC | 驱动方式： | 液动、气动 |
| 阀体材质： | 铸铁、铸钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、污水 | 生产厂家： | 上海凯利科阀门有限公司 |
| 阀体部分 | 型号 | H642X-10 | H642X-16 | |
| 公称压力（MPa） | 1.0 | 1.6 | ||
|
试验 压力 |
密封（MPa） | 1.1 | 1.76 | |
| 强度（MPa） | 1.5 | 2.4 | ||
| 适用介质 | 水 | |||
| 温度（°C） | <80 | |||
|
驱动部分 |
驱动介质 | 水（使用压缩空气，订货注明） | ||
| 驱动压力（MPa） | 0.3—1.0 | |||
| 介质温度（°C） | <50 | |||
|
控制部分 (另配) |
控制器输入电压（V） | AC220 | ||
| 电磁阀线圈电压（V） | AC220 | |||
| 电磁阀线圈功力（W） | 10—15 | |||
| 零件名称 | 阀座 | 阀瓣 | 阀杆 | 缸体 | 活塞板 | 活塞皮碗 |
| 材料牌号 | HT200 | HT200 | 不锈钢 | HT200 | HT200 | 耐磨丁晴橡胶 |
| 公称通径 | D | D1 | H | H1 | Z-φd | 进液管连接 |
| 100 | 215 | 180 | 450 | 110 | 8-18 | 1/2” |
| 150 | 280 | 240 | 490 | 110 | 8-23 | 1/2” |
| 200 | 335 | 295 | 530 | 110 | 8-23 | 1/2” |
| 250 | 390 | 350 | 570 | 110 | 12-23 | 1/2” |
| 300 | 440 | 400 | 610 | 140 | 12-23 | 3/4” |
| 400 | 565 | 515 | 710 | 140 | 16-25 | 1” |
| 500 | 670 | 620 | 810 | 160 | 20-25 | 1” |
声明：【H642X气动池底排泥阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H642X气动池底排泥阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
