D641X气动法兰式蝶阀

产品名称：	气动法兰式蝶阀	产品型号：	D641X、D641F
公称通径：	DN50～DN1000	阀座密封：	丁青橡胶、聚四氟乙烯
公称压力：	1.0Mpa～1.6MPa	连接方式：	对夹、法兰
适用温度：	-20ºC～+150ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸铁、球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、粉体、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

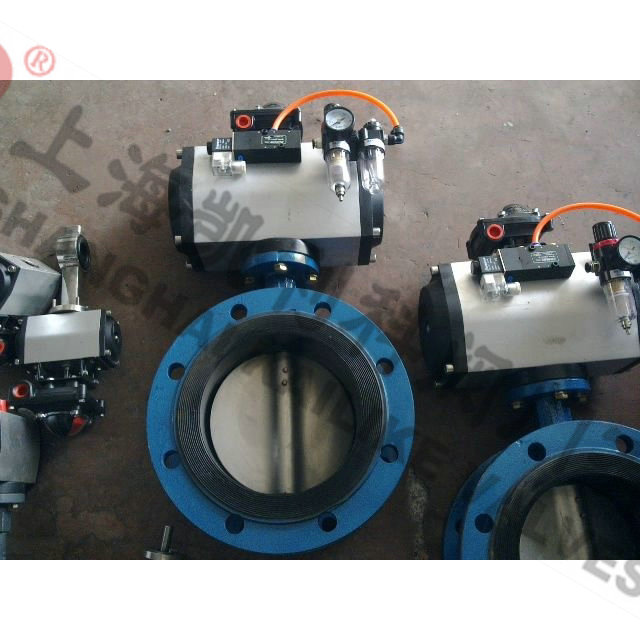

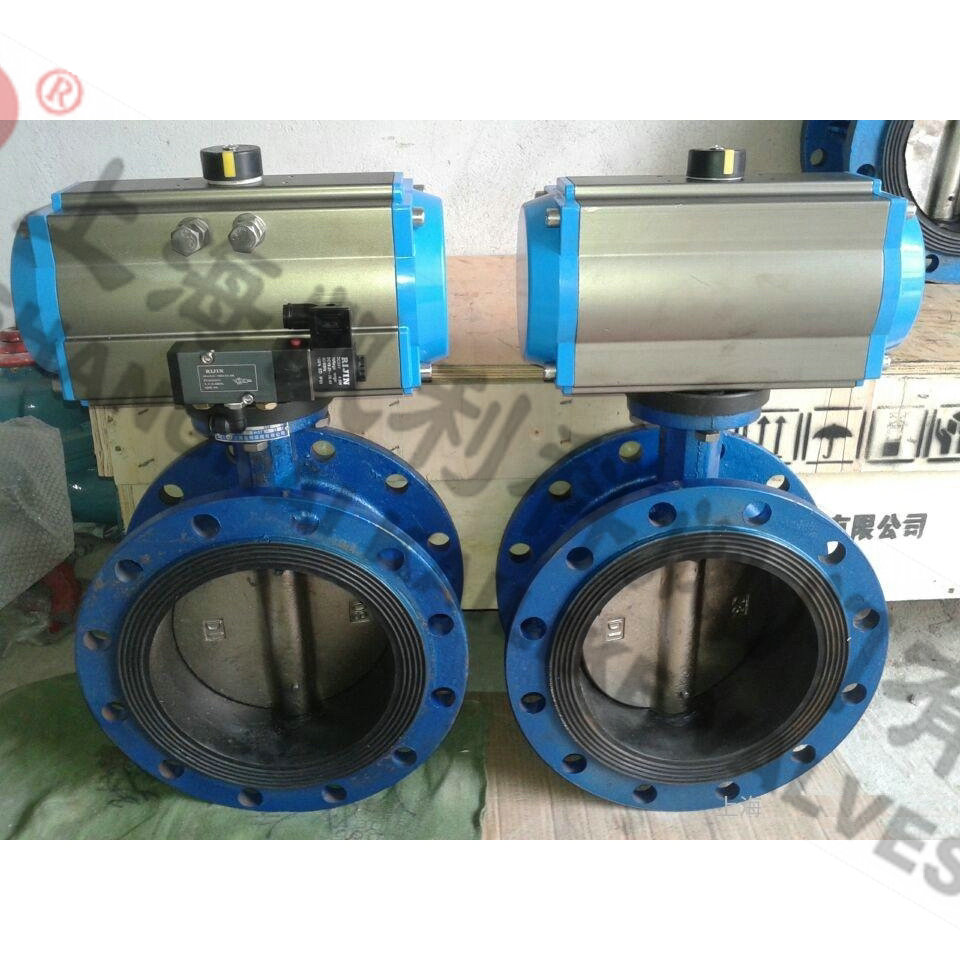

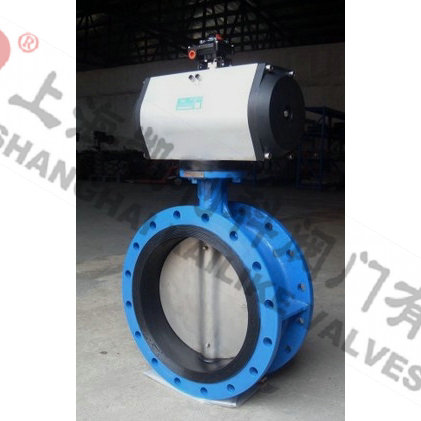

D641X气动法兰式蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动法兰式蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

主要特点

（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。

设计标准

设计标准	GB/T12238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

技术参数

公称通径DN(mm)	DN50～1000mm
公称压力(MPa)	PN1.0、1.6、2.5MPa
阀体形式	直通铸造阀体
连接形式	法兰式、对夹式
阀芯形式	蝶板式
密封填料	柔性石墨、聚四氟乙烯
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的±2%
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

气动执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

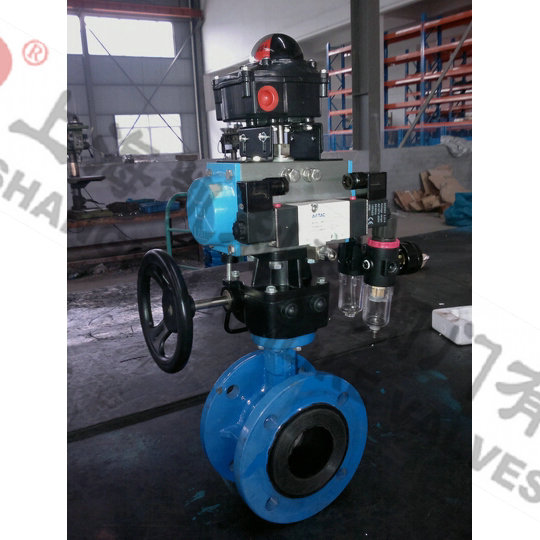

可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

零件材料

零件名称	主要材料
阀体	灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

性能规范

公称通径	DN（mm）	50～1000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	气动传动

密封材料和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

外形结构图

主要外形尺寸

公称通径		长度	外形尺寸(参考值)			连接尺寸(标准值)
						0.6MPa			1.0MPa			1.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	2	108	63	315	180	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	112	70	330	180	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	83	390	245	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	105	431	240	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	115	455	240	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	137	626	350	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	164	720	350	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	206	800	550	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	230	860	600	440	395	12-22	445	400	12-22	460	410	12-26
350	14	190	248	883	600	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	289	972	600	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	320	1043	750	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	343	1098	750	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	413	1236	750	755	705	20-26	780	725	20-30	840	770	20-36
700	28	430	478	1431	750	860	810	24-26	895	840	24-30	910	840	24-36
800	32	470	525	1488	750	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	510	620	1615	1250	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	550	725	1765	1500	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	630	780	1976	1500	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48



声明：【D641X气动法兰式蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的D641X气动法兰式蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
