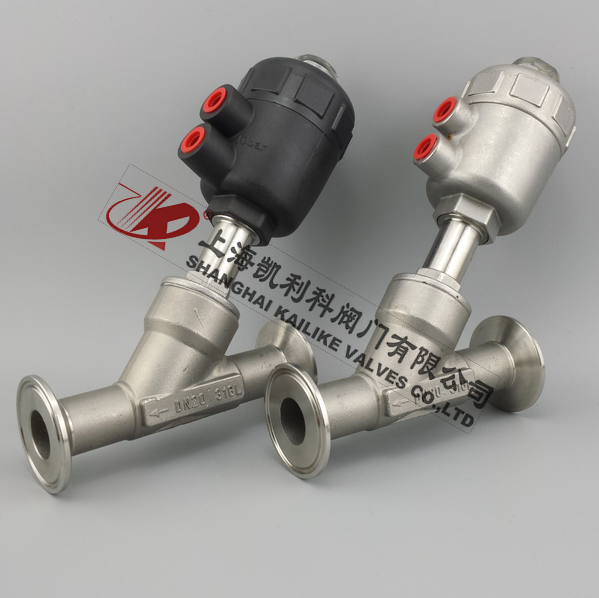

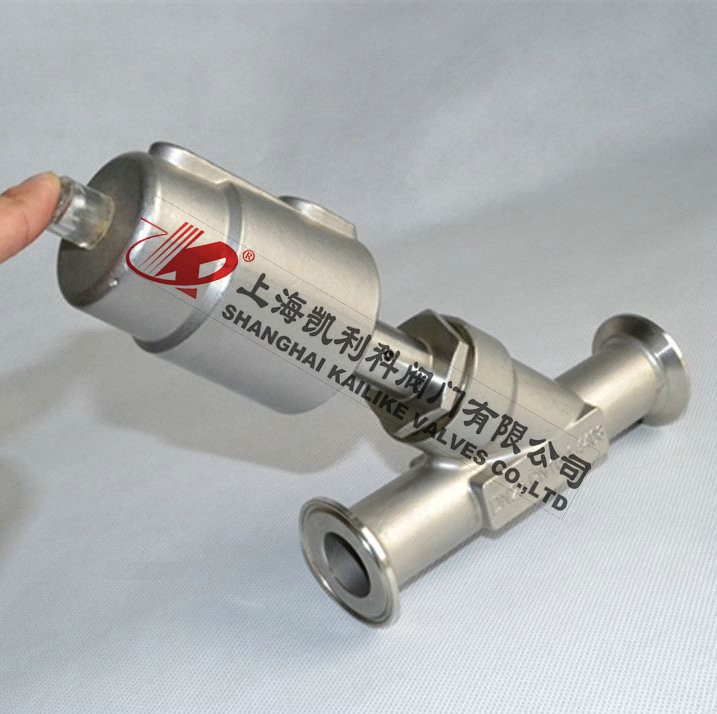

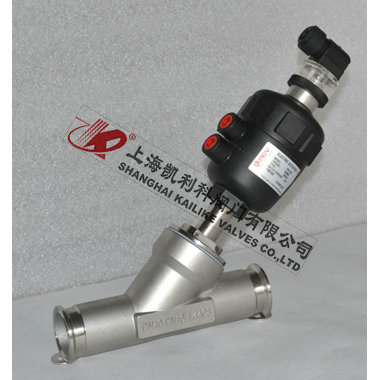

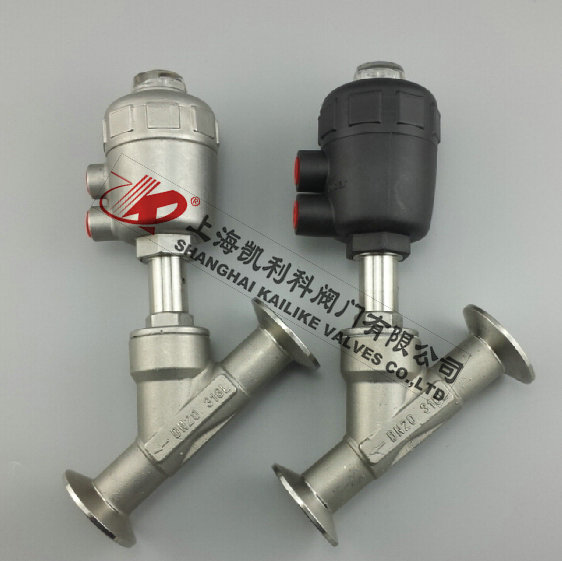

JF2000全不锈钢快装式气动角座阀
JF2000全不锈钢快装式气动角座阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代全不锈钢快装式气动角座阀。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。广泛应用于食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。
|
产品名称： |
全不锈钢快装式气动角座阀 |
产品型号： |
JF2000 |
|
公称通径： |
DN15～DN100 |
结构形式： |
活塞式 |
|
公称压力： |
1.6MPa～2.5MPa |
连接方式： |
法兰、内螺纹、焊接、快装卡箍 |
|
适用温度： |
-29ºC～+350ºC |
驱动方式： |
气动（气开、气闭） |
|
阀体材质： |
不锈钢304、304L、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、空气、液体、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
JF2000全不锈钢快装式气动角座阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代全不锈钢快装式气动角座阀。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。广泛应用于食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。
产品特点
1、以水油气为介质，比同类竞争性产品长3百万次工作寿命；
2、阀杆内自动调节双层填料密封盖，气密性绝佳；
3、加长防水锤型导向和防尘密封圈设计；
4、配有先导式气压，零泄密寿命超过5百万次；
5、配有长寿活塞环的免修执行器；
6、开启式无震荡，比普通阀门减少40%的用气量
7、无水击作用，比截止阀高50%流速
参数选型
|
型号 |
气缸 |
气缸材质 |
密封 |
温度 |
连接方式 |
|
JF2000-DRF |
单作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
法兰 |
|
JF2000-DRW |
单作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
内螺纹 |
|
JF2000-DRH |
单作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-DRK |
单作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
快装卡箍式 |
|
JF2000-DSF |
单作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
法兰 |
|
JF2000-DSW |
单作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
内螺纹 |
|
JF2000-DSH |
单作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-DSK |
单作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
快装卡箍式 |
|
型号 |
气缸 |
气缸材质 |
密封 |
温度 |
连接方式 |
|
JF2000-SRF |
双作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
法兰 |
|
JF2000-SRW |
双作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
内螺纹 |
|
JF2000-SRH |
双作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-SRK |
双作用 |
不锈钢头 |
PTFE/FKM |
-29℃~+180℃ |
快装卡箍式 |
|
JF2000-SSF |
双作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
法兰 |
|
JF2000-SSW |
双作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
内螺纹 |
|
JF2000-SSH |
双作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
JF2000-SSK |
双作用 |
塑料头 |
PTFE/FKM |
-29℃~+180℃ |
快装卡箍式 |
阀体材质可选：不锈钢304、不锈钢304L、不锈钢316、不锈钢316L
产品认证：ISO9001：2008，CE 认证。可定制≥350℃高温型。 |
外形结构图
主要外形尺寸
|
型号Size |
执行器mm |
L |
D |
A |
H |
E |
|
DN15 |
φ50 |
120 |
50.5 |
150 |
135 |
62 |
|
DN20 |
φ50 |
140 |
50.5 |
163 |
142 |
62 |
|
DN25 |
φ63 |
160 |
50.5 |
190 |
172 |
76 |
|
DN32 |
φ63 |
75 |
50.5 |
203 |
175 |
76 |
|
DN40 |
φ63 |
190 |
64.0 |
210 |
180 |
76 |
|
DN50 |
φ80 |
210 |
77.5 |
245 |
205 |
96 |
|
DN65 |
φ100 |
225 |
91.0 |
317 |
275 |
114 |
|
DN80 |
φ100 |
255 |
106.0 |
342 |
290 |
114 |
声明：【JF2000全不锈钢快装式气动角座阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的JF2000全不锈钢快装式气动角座阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
