ZGB-1储罐阻火器

ZGB-1储罐阻火器
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的ZGB-1储罐阻火器成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/2997.html

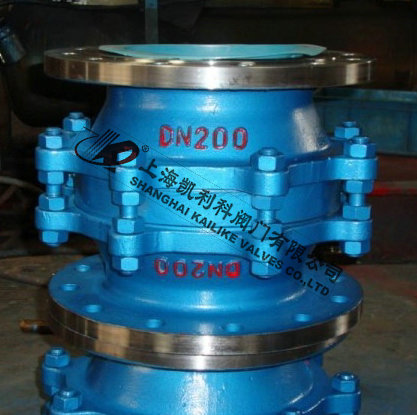

    ZGB-1储罐阻火器ZGB-1储罐阻火器

    ZGB-1储罐阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸,从而保证储罐的安全。这类阻火器内的阻火层常用不锈钢带或铜镍合金材料压制而成的波纹状,波纹的大小由气体性质和阻止火焰速度决定。它的功能是允许易燃易爆气体通过,对火焰有阻止窒息作用。

    产品名称: 储罐阻火器 产品型号: ZGB-1
    公称通径: DN25~DN500 功能作用: 阻火
    公称压力: 1.6MPa~5.0MPa 连接方式: 法兰、内螺纹
    适用温度: -80ºC~+480ºC 安装位置: 管道
    阀体材质: 碳钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 原油、汽油、煤油、芳烃、硫、氢气、瓦斯等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    ZGB-1储罐阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸,从而保证储罐的安全。这类阻火器内的阻火层常用不锈钢带或铜镍合金材料压制而成的波纹状,波纹的大小由气体性质和阻止火焰速度决定。它的功能是允许易燃易爆气体通过,对火焰有阻止窒息作用。

    波纹形式

    一种是由两个方向折成的波纹型的薄板材料组成,波纹之间分隔成许多小的孔隙和通道,给火焰提供了一条曲曲折折的通道。另一种由波纹薄板和平板交替缠绕在中心轴上,组成一叠带有三角形孔隙阻火层,这种结构的阻火层可以根据设计需要生产不同直径、不同厚度和不同孔隙的波纹阻火层。波纹结构阻火器经测试证明,阻火性能好,使用范围广,制造成本低,易于检查和安装等优点,所以这种结构的阻火器已被广泛使用。储罐阻火器阻火层由几层阻火层组成一个一个整体,但层与层之间不允许留有空隙,以防止火焰由间隙通过。

    实验方法

    该阻火器径中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气管道阻火体器阻火性能和实验方法》的规定.阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过,可满足各种不同工艺管道的需要.

    标准规范

    1、执行标准:GB13347-92《石油气体管道阻火器阻火性能和试验方法》、
    2、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、
    3、HG/T20570.19-95《阻火器的设置》。

    结构特点

    1、该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格
    2、连续13次以亚音速火焰试验每次都能阻火。
    3、易检修,安装方便。壳体水压试验合格。
    4、耐烧性能合格,耐烧试验1小时无回火现象。
    5、阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。

    主要零部件

    阀体材料 碳钢WCB、不锈钢304、316、
    阻火芯件材料 不锈钢防爆阻火波纹板
    密封件材料 耐油石棉橡胶、四氟PTFE
    环境温度 ℃ ≤480
    公称压力(MPa) 0.6~5.0
    防爆级别 BS5501:ⅡA、ⅡB、ⅡC

    外形结构图

    主要外形尺寸

    规格 安装尺寸(mm)
    D2 D L H N-d
    DN50 Ø110 Ø140 220 235 4×14
    DN80 Ø150 Ø185 280 270 4×18
    DN100 Ø170 Ø205 325 275 4×18
    DN150 Ø225 Ø260 425 290 8×18
    DN200 Ø280 Ø315 495 305 8×18
    DN250 Ø335 Ø370 595 320 12×18
    DN300 Ø395 Ø435 655 405 12×23

    美标外形尺寸ANSI、API、ASME

    规格 安装尺寸(mm)
    D2 D L H N-d
    2" Ø120.5 Ø152 220 235 4×19
    3" Ø152.5 Ø190 280 270 4×19
    4" Ø190.5 Ø229 325 275 8×19
    6" Ø241.5 Ø279 425 290 8×22
    8" Ø298.5 Ø343 495 305 8×22
    10" Ø362 Ø406 595 320 12×25
    12" Ø432 Ø483 655 405 12×25

    维修与保养

    为了确保储罐阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。
    ①储罐阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。
    ②发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
    ③重新安装阻火层芯子时,应保证结合面严密不得漏气。


    声明:【ZGB-1储罐阻火器】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的ZGB-1储罐阻火器产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
