HXP2,HXP1紧急泄压人孔
HXP2、HXP1紧急泄压人孔安装在石油、化工等物料储罐顶上的安全应急通风装置。通常与呼吸阀配套使用，是为了避免因意外原因造成罐内急剧超压或真空时，起到压力泄放或气体吸入的作用。产品是采用全天候密封结构，以配重来调节吸入阀瓣和泄压盖的开闭，具有定压排放、定压吸入、开闭灵活、安全可靠等特点。
|
产品名称： |
紧急泄压人孔 |
产品型号： |
HXP2 、HXP1 |
|
公称通径： |
DN450～DN750 |
功能作用： |
吸入气体、或排放气体 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-28ºC～+60ºC |
安装位置： |
储罐 |
|
阀体材质： |
碳钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
汽油、柴油、煤油、原油、甲苯等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
HXP2、HXP1紧急泄压人孔安装在石油、化工等物料储罐顶上的安全应急通风装置。通常与呼吸阀配套使用，是为了避免因意外原因造成罐内急剧超压或真空时，起到压力泄放或气体吸入的作用。产品是采用全天候密封结构，以配重来调节吸入阀瓣和泄压盖的开闭，具有定压排放、定压吸入、开闭灵活、安全可靠等特点。
工作原理
HXP2、HXP1紧急泄压人孔正常工作情况下，HXP2型压力排放吸入阀、HXP1型压力排放阀基本保持密封状态，储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐压力急剧超压时，HXP2型压力排放吸入阀或HXP1型压力排放阀的泄压盖自动顶开，进行紧急泄压，使罐内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀便开启急剧吸入大气、维护罐内正常压力，以保护储罐安全。所不同的是HXP2型既可吸入、又可排放；而HXP1型只能排放，不能吸入，请用户在选型时予以区别。
工作压力
|
壳体材料 |
碳钢、不锈钢 |
|
密封件材料 |
耐油石棉、聚四氟乙烯 |
|
环境温度 |
-30C——+60C |
|
操作压力 |
-392pa~+1961pa(-40mmH2O+200mmH2O) |

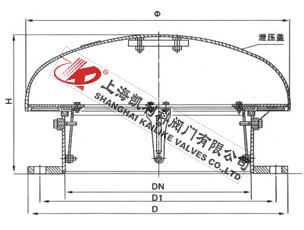

外形结构图
主要外形尺寸（排放或吸入）HXP2
|
规格 |
安装尺寸（mm） |
|
DN |
D |
D1 |
H |
Φ |
|
HXP2-Dn500 |
Φ 500 |
Φ 700 |
Φ 635 |
375 |
Φ706 |
|
HXP2-DN600 |
Φ 600 |
Φ 815 |
Φ 749.5 |
480 |
Φ808 |

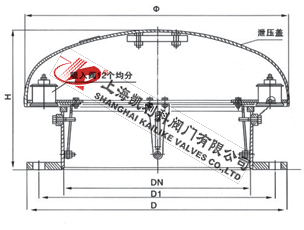

外形结构图
主要外形尺寸（排放）HXP1
规格
|
安装尺寸（mm） |
|
DN |
D |
D1 |
H |
Φ |
|
HXP1-Dn450 |
Φ450 |
Φ635 |
Φ 578 |
370 |
Φ658 |
|
HXP1-Dn500 |
Φ500 |
Φ700 |
Φ 635 |
380 |
Φ608 |
|
HXP1-Dn600 |
Φ600 |
Φ815 |
Φ 749.5 |
480 |
Φ808 |
|
HXP1-Dn700 |
Φ700 |
Φ837 |
Φ 795 |
540 |
Φ908 |
|
HXP1-Dn750 |
Φ750 |
Φ887 |
Φ846 |
600 |
Φ955 |
声明：【HXP2,HXP1紧急泄压人孔】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的HXP2,HXP1紧急泄压人孔产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
