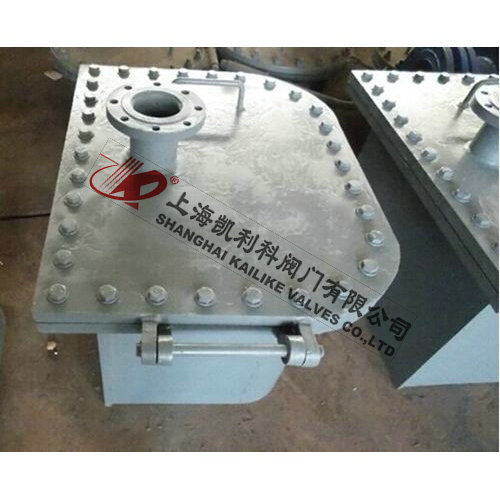

GSQ清扫孔
GSQ清扫孔是储罐附件之一，是为了清除罐底积物而设置的。清扫孔上边带圆角的矩形孔，孔的高、宽均不超过1200mm，底边与罐底平齐。清扫孔多用于大型原油和重油罐。清扫孔装于重质油罐底部，清扫油罐进要放出污水及扫除罐内污泥。
|
产品名称： |
清扫孔 |
产品型号： |
GSQ |
|
公称通径： |
DN100～DN100 |
功能作用： |
清扫 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-28ºC～+60ºC |
安装位置： |
储罐 |
|
阀体材质： |
铝合金、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
汽油、柴油、煤油、原油、甲苯等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GSQ清扫孔是储罐附件之一，是为了清除罐底积物而设置的。清扫孔上边带圆角的矩形孔，孔的高、宽均不超过1200mm，底边与罐底平齐。清扫孔多用于大型原油和重油罐。清扫孔装于重质油罐底部，清扫油罐进要放出污水及扫除罐内污泥。
规格图号
|
规格 |
图号 |
重量（kg/台） |
|
DN50A带放水管清扫孔 |
GSQ-50A |
182 |
|
DN80B带放水管清扫孔 |
GSQ-80B |
184 |
|
DN100C带放水管清扫孔 |
GSQ-100C |
185 |
|
H500×700清扫孔 |
GSQ-00 |
135 |
外形结构图
主要外形尺寸
|
规格 |
d |
D |
D1 |
L |
n |
|
DN50A带放水管清扫孔 |
Φ51 |
Φ125 |
Φ160 |
135 |
4 |
|
DN80B带放水管清扫孔 |
Φ81 |
Φ160 |
Φ195 |
150 |
8 |
|
DN100C带放水管清扫孔 |
Φ100 |
Φ180 |
Φ215 |
160 |
8 |
|
H500×700清扫孔 |
不带放水管，其它尺寸见图 |
声明：【GSQ清扫孔】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GSQ清扫孔产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
