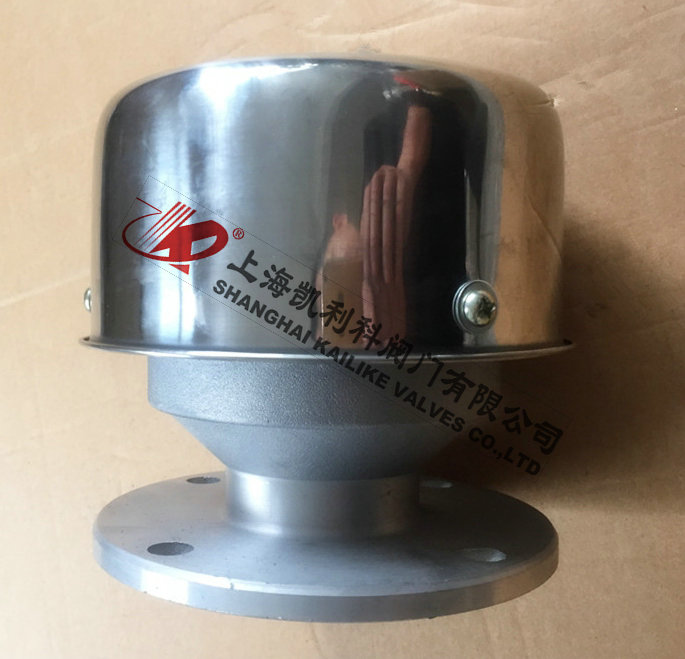

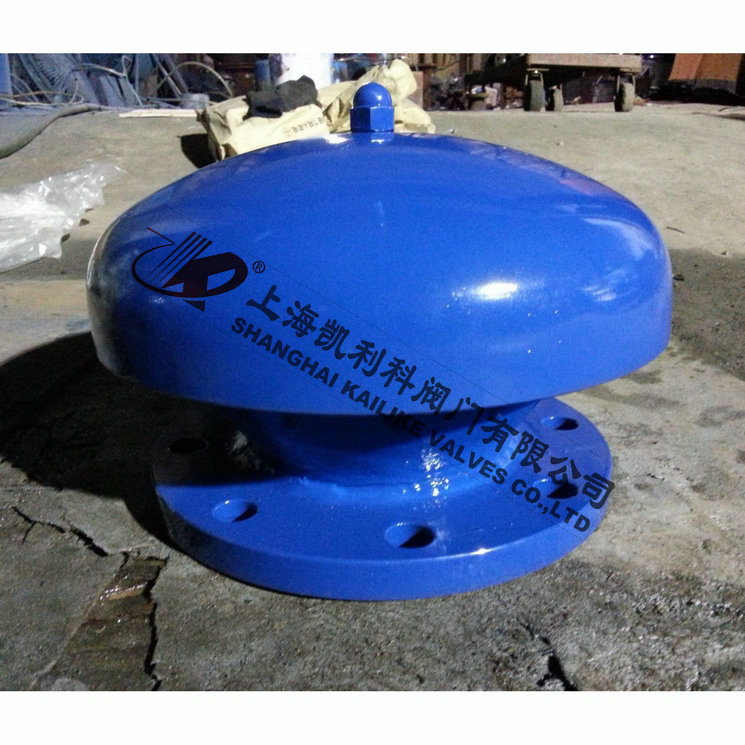

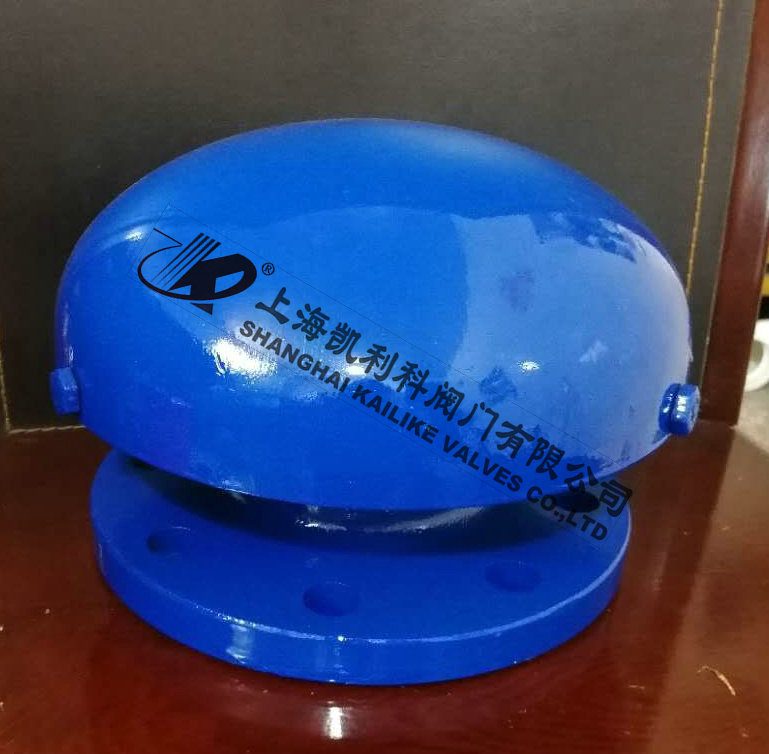

FZT罐顶通气孔
FZT罐顶通气孔安装于重质油罐顶部起呼吸作用，并为罐内提供足够的通风条件；同时在事故状态下起到溢流保护作用，保证罐体的完好，确保油品库区的消防安全，一般为法兰连接。
|
产品名称： |
罐顶通气孔 |
产品型号： |
FZT |
|
公称通径： |
DN40～DN300 |
功能作用： |
阻火通气 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-28ºC～+60ºC |
安装位置： |
储罐顶部 |
|
阀体材质： |
铸钢、不锈钢、铝合金 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
汽油、柴油、煤油、原油、甲苯等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
FZT罐顶通气孔安装于重质油罐顶部起呼吸作用，并为罐内提供足够的通风条件；同时在事故状态下起到溢流保护作用，保证罐体的完好，确保油品库区的消防安全，一般为法兰连接。
标准规范
生产制造：SY/T0512-1996《石油储罐阻火器》和API2000的标准
检测标准：SY/T0512-1996《石油储罐阻火器》
验收标准：SY/T0512-1996《石油储罐阻火器》
测试依据：GB5908-86《石油储罐阻火器性能和试验方法》
工作原理
当油罐料膨胀或进油时即通过阻火芯波纹板向外排气。当油罐卸料时又向罐内吸气并阻止一切火源通过确保储罐安全。平时应经常对阻火通气帽的阻火波纹板的透气性进行检查并，保证良好的阻火透气性能。阻火通气帽是利用防爆阻火波纹金属芯件形成的三角形单元来破的储罐和管线上如加热燃烧系统、石油气体回收系统或其它气体系统。
操作压力
|
压力 |
等级 |
|
A |
B |
C |
D |
|
呼出压力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
由用户定 |
|
吸入压力 |
-295Pa(30mmH20) |
-295Pa(30mmH20) |
-392Pa(40mmH20) |
由用户定 |
通气量表
|
代号 |
规格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
压力等级Pa |
通气量m3/h |
|
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
标准允许泄漏量m3/h |
≤0.04 |
≤0.4 |
外形结构图
主要外形尺寸
|
通径 |
D |
A |
B |
L |
H |
|
DN40 |
Φ40 |
Φ100 |
Φ130 |
184 |
184 |
|
DN50 |
Φ50 |
Φ110 |
Φ140 |
194 |
184 |
|
DN80 |
Φ80 |
Φ150 |
Φ185 |
258 |
190 |
|
DN100 |
Φ100 |
Φ170 |
Φ205 |
258 |
190 |
|
DN150 |
Φ150 |
Φ225 |
Φ260 |
345 |
200 |
|
DN200 |
Φ200 |
Φ280 |
Φ315 |
472 |
225 |
|
DN250 |
Φ250 |
Φ335 |
Φ370 |
576 |
260 |
|
DN300 |
Φ300 |
Φ395 |
Φ435 |
680 |
295 |
声明：【FZT罐顶通气孔】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的FZT罐顶通气孔产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
