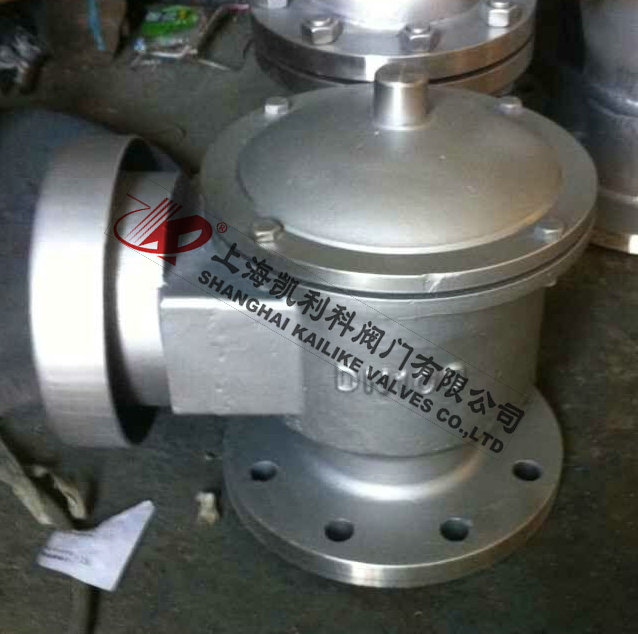

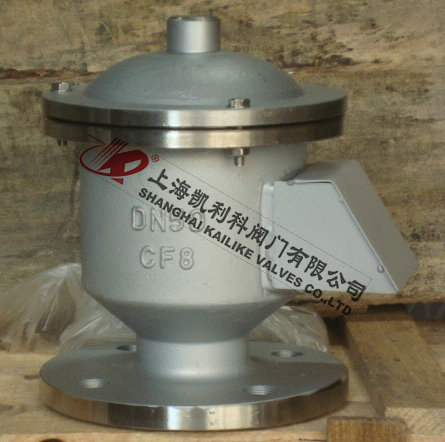

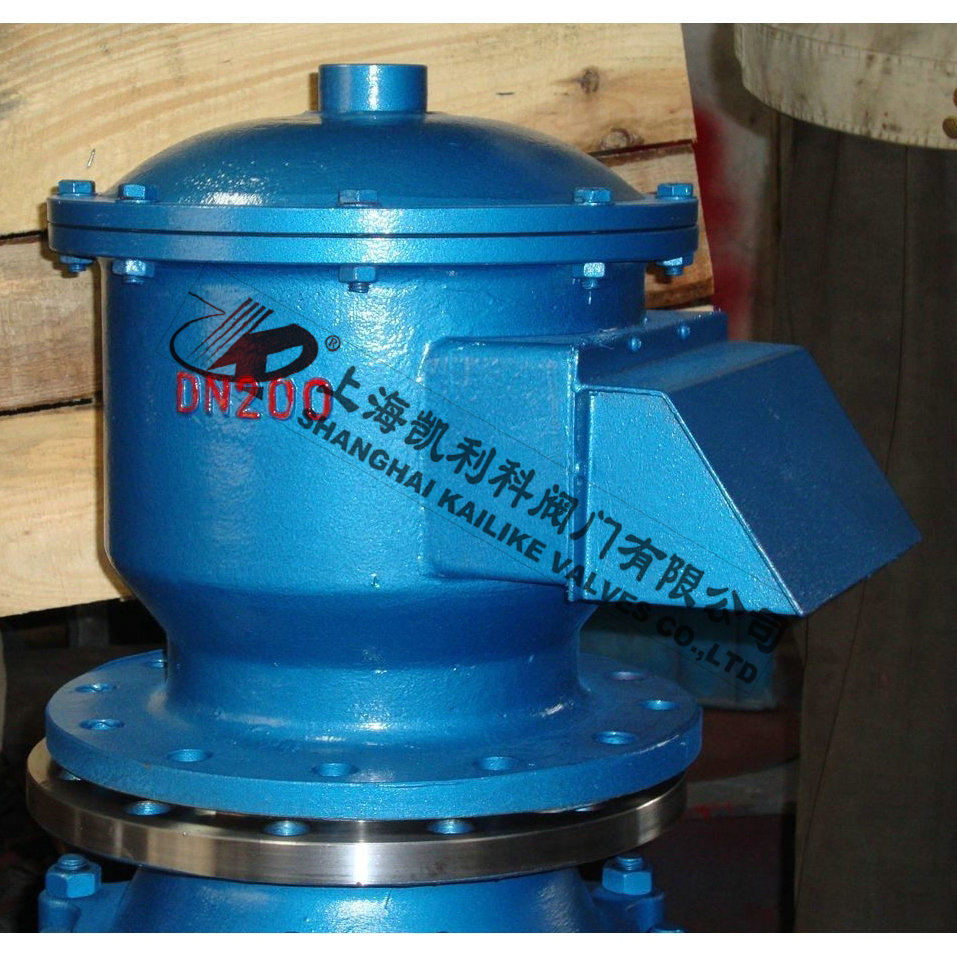

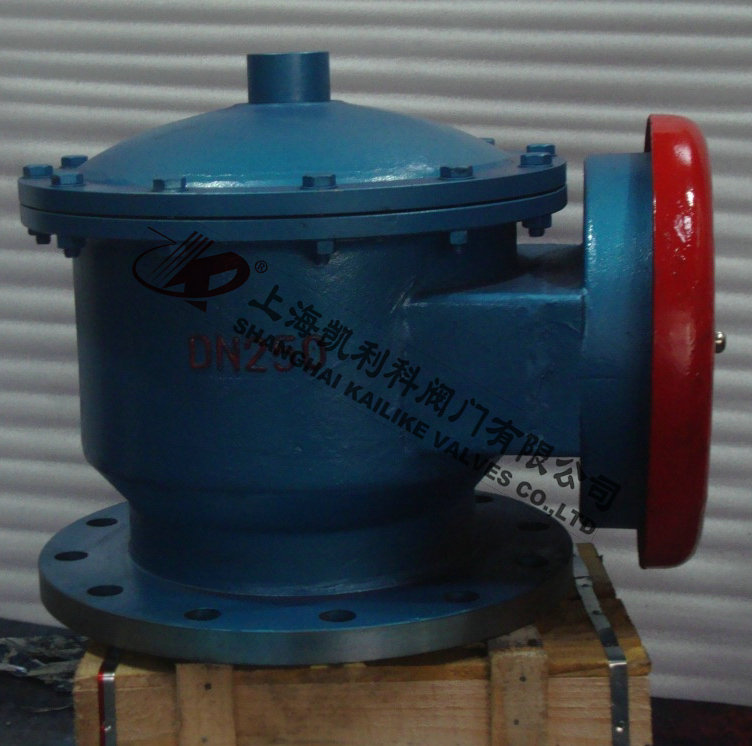

ZFQ-1原油储罐呼吸阀
ZFQ-1原油储罐呼吸阀集阻火器与呼吸阀为一体，其新颖的结构为国内首创。是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。
|
产品名称： |
原油储罐呼吸阀 |
产品型号： |
ZFQ-1 |
|
公称通径： |
DN25～DN400 |
功能作用： |
阻火呼气、吸气 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-28ºC～+60ºC |
安装位置： |
储罐顶部 |
|
阀体材质： |
铸铁、铸钢、不锈钢、铝合金 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
汽油、柴油、煤油、原油、甲苯等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
ZFQ-1原油储罐呼吸阀集阻火器与呼吸阀为一体，其新颖的结构为国内首创。是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。
产品特点
1、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能完全符合石油工业部标准 SY7511-87 规定。
工作原理
呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。
产品作用
ZFQ-1原油储罐呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
适用范围
ZFQ-1原油储罐呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。
操作压力
|
压力 |
等级 |
|
A |
B |
C |
D |
|
呼出压力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
特殊指定 |
|
吸入压力 |
-295Pa(30mmH20) |
-295Pa(30mmH20) |
-392Pa(40mmH20) |
特殊指定 |
通气量表
|
代号 |
规格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
压力等级Pa |
通气量m3/h |
|
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
标准允许泄漏量m3/h |
≤0.04 |
≤0.4 |
材料代号
|
代号 |
材料 |
|
Ⅰ |
ZALSi7Mg |
铸铝合金 |
铝合金 |
1Cr13 |
304 |
聚四氟乙烯 |
油品 |
|
Ⅱ |
CS |
碳钢 |
304 |
304 |
304 |
聚四氟乙烯 |
油品、化工品 |
|
Ⅲ |
OCr18Ni9 |
SS304 |
304 |
304 |
304 |
聚四氟乙烯 |
化工品 |
|
Ⅳ |
00Cr19Ni11 |
SS304L |
304L |
304L |
304L |
聚四氟乙烯 |
化工品 |
|
Ⅴ |
0Cr17Ni12Mo2 |
SS316 |
316 |
316 |
316 |
聚四氟乙烯 |
化工品 |
|
Ⅵ |
00Cr17Ni14Mo2 |
SS316L |
316L |
316L |
316L |
聚四氟乙烯 |
化工品 |
主要零部件
|
阀体材料 |
WCB、304、316、铝合金 |
|
正压阀盘材料 |
304、316、铝合金 |
|
负压阀盘材料 |
304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
外形结构图
主要外形尺寸
|
通径 |
型号 |
H |
L |
D |
D1 |
D2 |
|
DN50 |
ZFQ-50 |
205 |
160 |
Φ140 |
Φ110 |
Φ90 |
|
DN80 |
ZFQ-80 |
250 |
205 |
Φ185 |
Φ150 |
Φ125 |
|
DN100 |
ZFQ-100 |
270 |
225 |
Φ205 |
Φ170 |
Φ145 |
|
DN150 |
ZFQ-150 |
320 |
295 |
Φ260 |
Φ200 |
Φ200 |
|
DN200 |
ZFQ-200 |
340 |
330 |
Φ315 |
Φ225 |
Φ225 |
|
DN250 |
ZFQ-250 |
768 |
666 |
Φ370 |
Φ310 |
Φ310 |
|
DN300 |
ZFQ-300 |
840 |
704 |
Φ435 |
Φ395 |
Φ362 |
使用说明
1、呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
维护保养
为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
.
