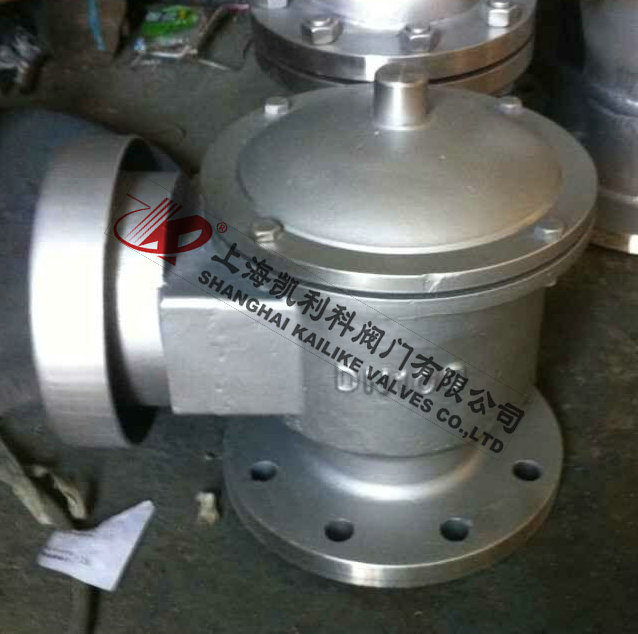

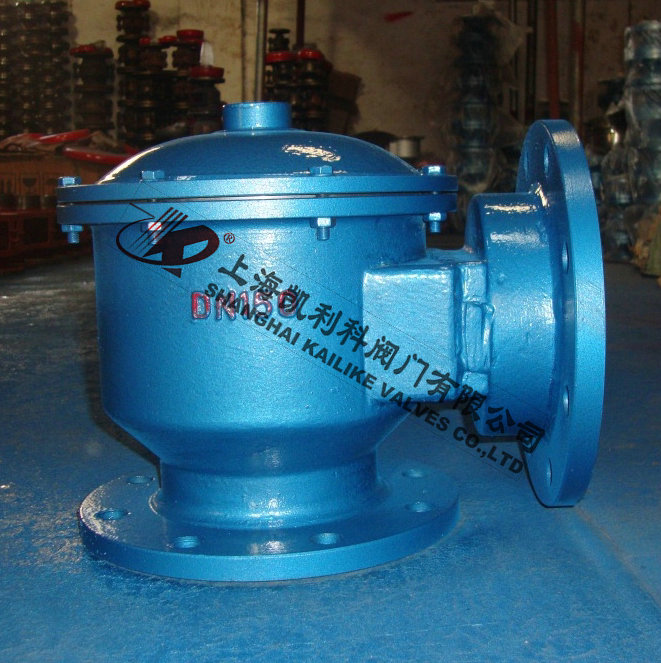

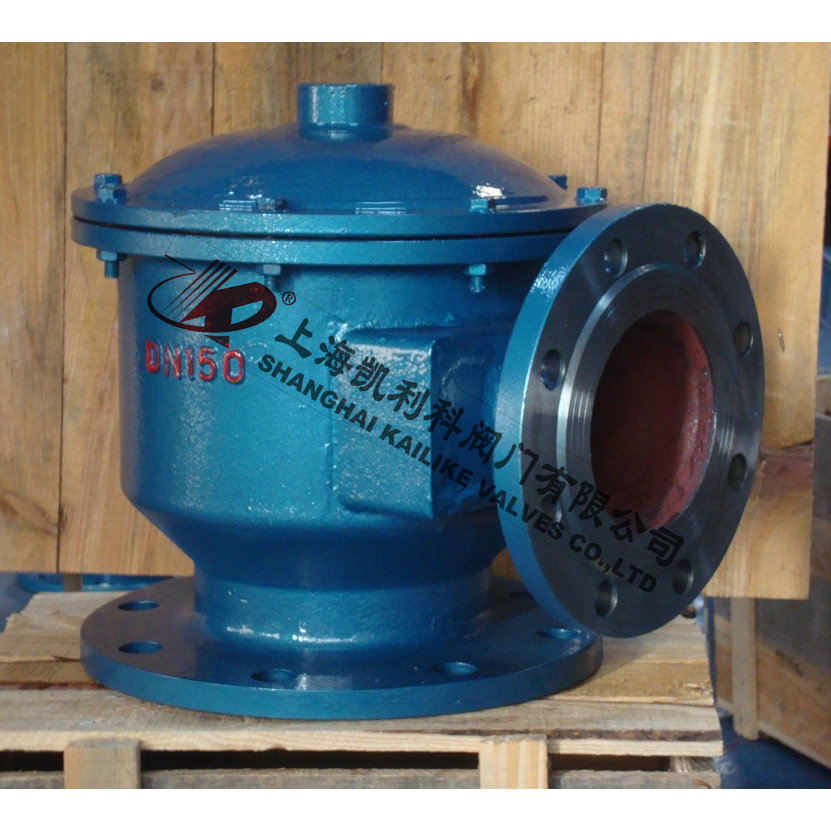

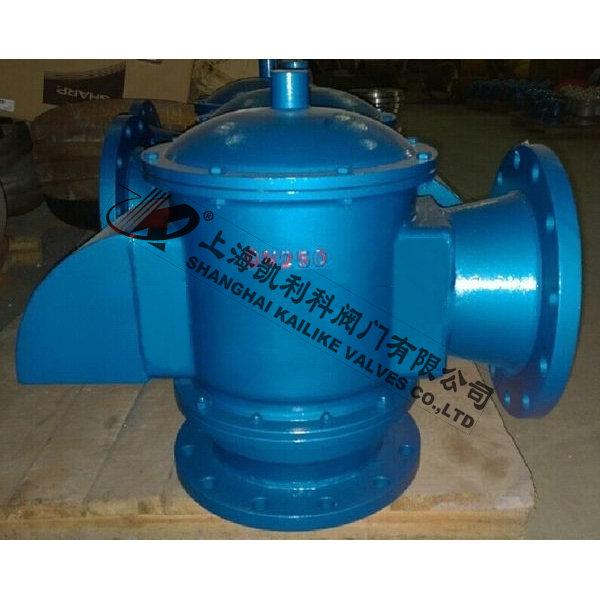

HX7,HXF7带接管呼出阀,单呼阀,呼吸阀
HX7、HXF7带接管呼出阀、单呼阀、呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。
|
产品名称： |
带接管呼出阀、单呼阀、呼吸阀 |
产品型号： |
HX7、HXF7 |
|
公称通径： |
DN50～DN500 |
结构形式： |
带接管 |
|
公称压力： |
1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-28ºC～+60ºC |
安装位置： |
储罐顶部 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
汽油、柴油、煤油、原油、甲苯等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
HX7、HXF7带接管呼出阀、单呼阀、呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。
设计规范
据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需求。为了解决上述问题，我公司研制开发了HX型带接管呼出阀、单呼阀、呼吸阀，该呼吸阀类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀，单吸阀，呼吸阀，各种结构形式均可与阻火器组合构造，也可配制所需的接管。
制造标准：GB5908-86；SY7511-87
法兰标准：HG20592-97；JB/T78-94
检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000
型号编制
代号说明
|
代号 |
类型 |
代号 |
类型 |
|
HX1 |
带接管呼吸阀 |
HXF1 |
带接管阻火呼吸阀 |
|
HX2 |
带双接管呼吸阀 |
HXF2 |
带双接管阻火呼吸阀 |
|
HX3 |
带吸入接管呼吸阀 |
HXF3 |
带吸入接管阻火呼吸阀 |
|
HX4 |
带呼出接管呼吸阀 |
HXF4 |
带呼出接管阻火呼吸阀 |
|
HX5 |
单呼阀 |
HXF5 |
阻火单呼阀 |
|
HX6 |
单吸阀 |
HXF6 |
阻火单吸阀 |
|
HX7 |
带接管呼出阀、单呼阀、呼吸阀 |
HXF7 |
带接管阻火呼出阀、单呼阀、呼吸阀 |
|
HX8 |
带接管吸入阀、单吸阀、呼吸阀 |
HXF8 |
带接管阻火吸入阀、单吸阀、呼吸阀 |
零部件材料
|
代号 |
主体材料 |
阀盘/阀座 |
密封材料 |
|
Ⅰ |
ZG200-400 |
0Cr19Ni9 |
F4 |
|
Ⅱ |
ZG0Cr18Ni9 |
ZG0Cr18Ni9 |
F4 |
|
Ⅲ |
ZG0Cr18Ni9Ti |
ZG0Cr18Ni9Ti |
F4 |
|
Ⅳ |
ZG0Cr18Ni12Mo2Ti |
ZG0Cr18Ni12Mo2Ti |
F4 |
|
Ⅴ |
ZAlsi7Mg |
ZAlsi7Mg |
F4 |
通气量表
|
代号 |
规格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
压力等级P |
通气量m3/h |
|
A |
+355 |
25 |
60 |
90 |
190 |
340 |
500 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
允许泄漏量m3/h |
≤0.04 |
≤0.4 |
操作压力
|
等级 |
A |
B |
C |
D |
|
呼出压力 |
+355Pa(36mmH2O) |
+980Pa(100mmH2O) |
+1765Pa(180mmH2O) |
由用户定 |
|
吸入压力 |
-295Pa(30mmH2O) |
-295Pa(30mmH2O) |
-392Pa(40mmH2O) |
由用户定 |
外形结构图
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
H（HX7） |
250 |
400 |
400 |
470 |
550 |
620 |
700 |
|
H（HXF7） |
320 |
470 |
470 |
540 |
625 |
700 |
780 |
|
H1（HX7） |
110 |
160 |
160 |
200 |
250 |
290 |
320 |
|
H1（HXF7） |
180 |
270 |
270 |
270 |
320 |
370 |
400 |
|
L |
300 |
420 |
420 |
520 |
650 |
760 |
880 |
|
L1 |
165 |
250 |
250 |
320 |
400 |
480 |
550 |
安装维护
1、带接管呼出阀、单呼阀、呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。
2、带接管呼出阀、单呼阀、呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。
3、带接管呼出阀、单呼阀、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“吸-吸-吸”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。
4、带接管呼出阀、单呼阀、呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。
声明：【HX7,HXF7带接管呼出阀,单呼阀,呼吸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的HX7,HXF7带接管呼出阀,单呼阀,呼吸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
