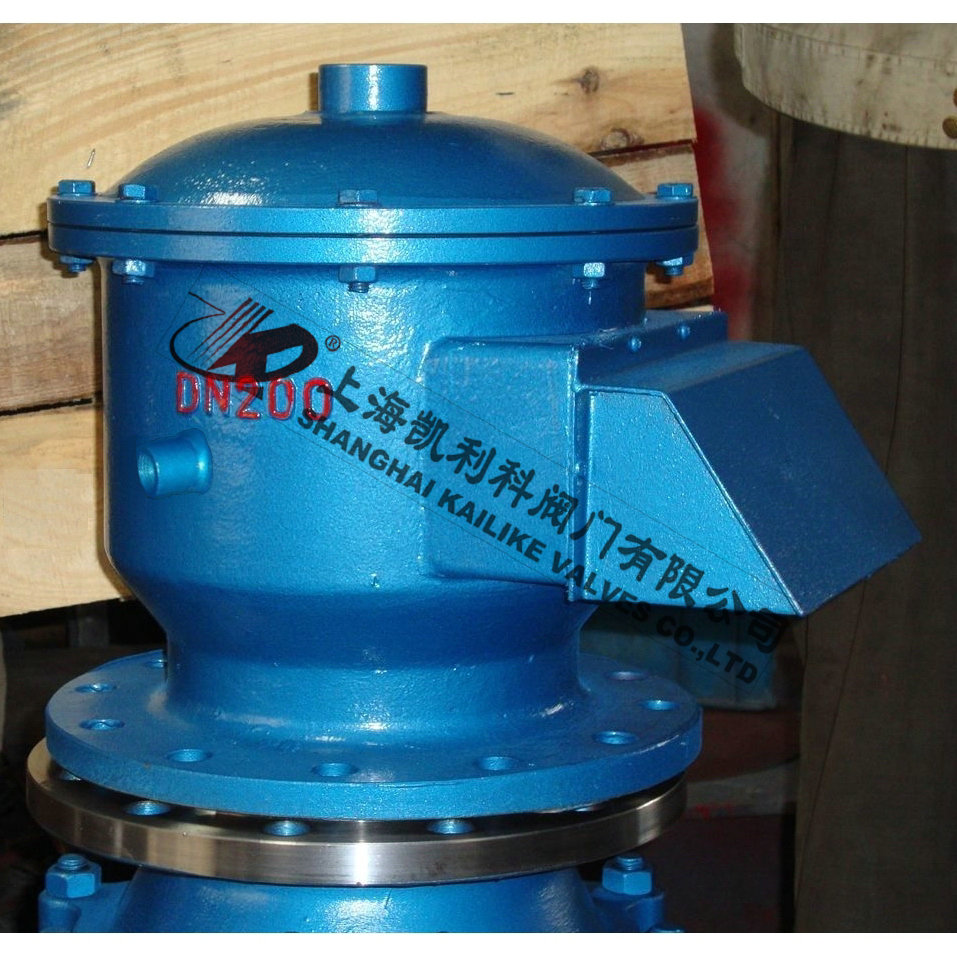

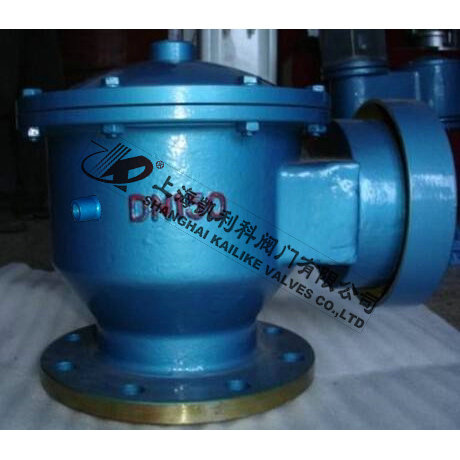

JAV-II夹套保温阻火呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。夹套保温阻火呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。
| 产品名称： | 夹套保温阻火呼吸阀 | 产品型号： | JAV-II |
| 公称通径： | DN25～DN300 | 功能作用： | 保温 |
| 公称压力： | 1.6MPa | 连接方式： | 法兰 |
| 适用温度： | -28ºC～+60ºC | 安装位置： | 储罐顶部 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 汽油、柴油、煤油、原油、甲苯等 | 生产厂家： | 上海凯利科阀门有限公司 |
| 型号 | JAV-I（不阻火） JAV-II（带阻火） | 防爆等级 | BS 5501:IIA IIB IIC |
| 规格 |
DN25~300 GB 81~59 PN0.6-2.5 RF、FF |
壳体材质 | 碳钢、不锈钢304 304L 316 316L |
| 螺帽螺栓 | 20# 304 304L 316 316L | 密封垫片 | 丁晴橡胶 聚四氟乙烯 金属垫片 |
| 阻火层材质 | 304 304L 316 316L | 环境温度 |
CS:-30℃~+350℃ SS: -80℃~+480℃ |
| 正负发盘材质 |
L2 A3 PTFE 304 304L 316 316L |
连接方式 | 法兰连接 螺纹连接 |
| 负压阀盘材质 |
L2 A3 PTFE 304 304L 316 316L |
法兰标准 | HG GB SH HGJ JB ANSI JIS |
| 正压阀盘压力 | +36mmH2O~+1000mmH2O | 设计制造检测标准 | GB5908-86 SY7511-87 |
| 负压阀盘压力 | -20mmH2O~+50mmH2O | 外表 | CS:paint SS:No paint |
| DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| 1” | 2” | 3” | 4” | 6” | 8” | 10” | 12” | |
| L | 160 | 160 | 213 | 265 | 305 | 355 | 420 | 480 |
| H | 255 | 255 | 260 | 290 | 330 | 350 | 400 | 510 |
声明：【JAV-II夹套保温阻火呼吸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的JAV-II夹套保温阻火呼吸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
