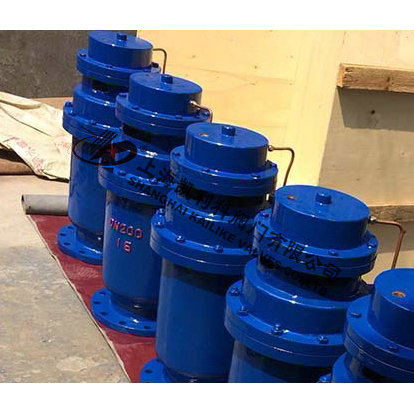

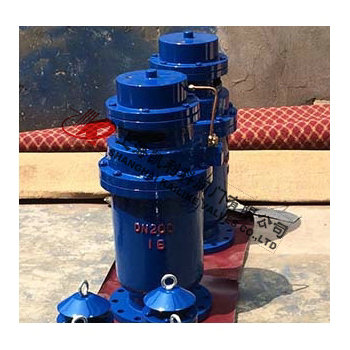

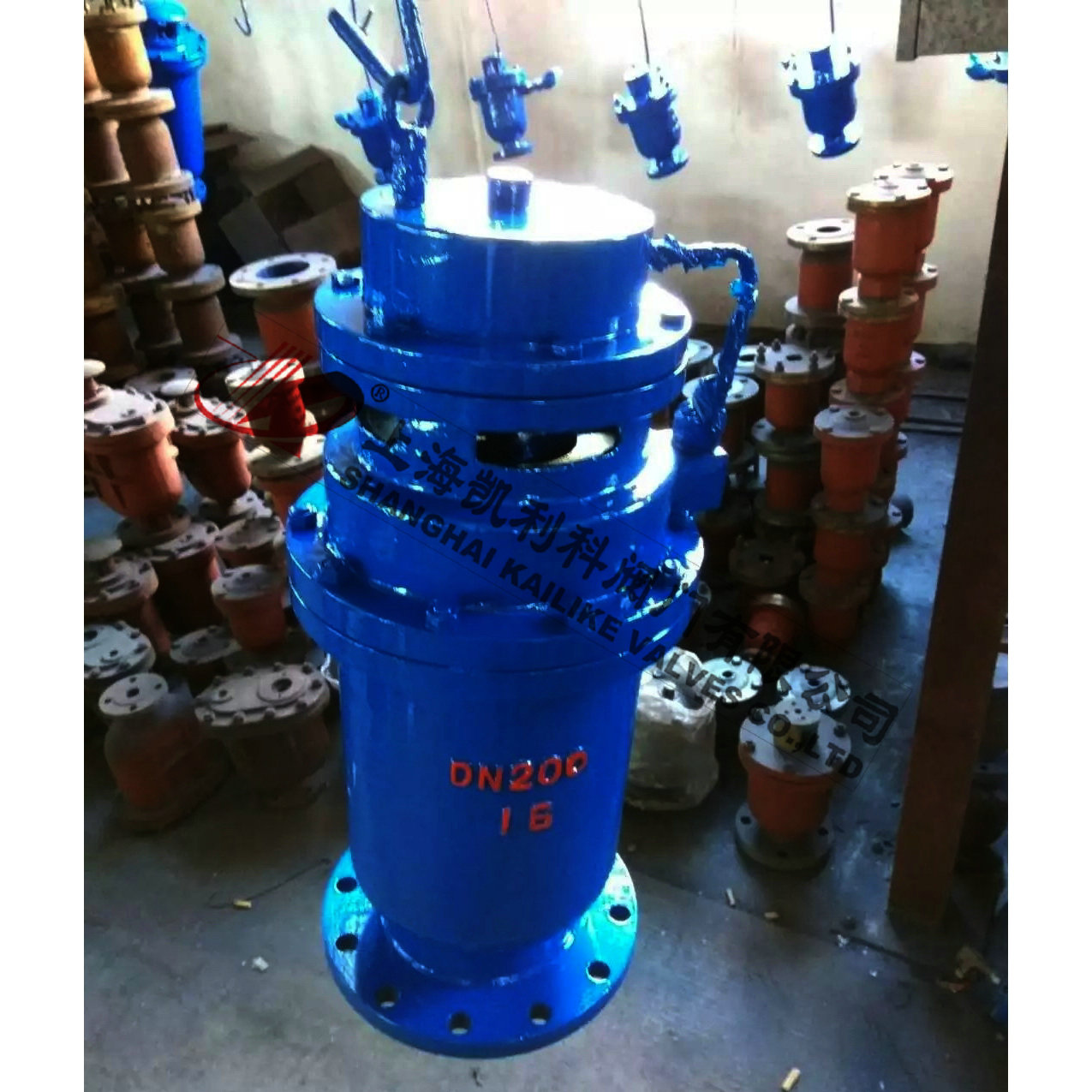

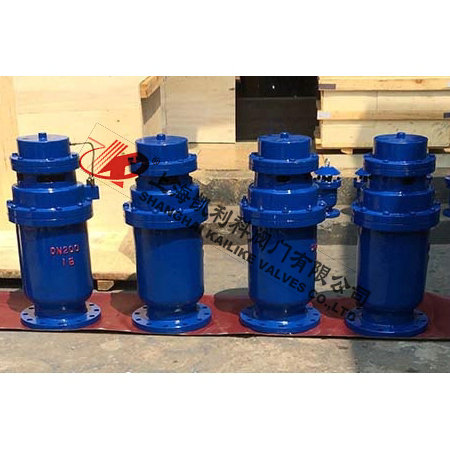

QSP全压高速排气阀

产品名称：	全压高速排气阀	产品型号：	QSP
公称通径：	DN15～DN200	结构形式：	浮筒式
公称压力：	1.6MPa-2.5MPa	连接方式：	法兰式
适用温度：	-29ºC～+80ºC	驱动方式：	自动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	给排水、清水等	生产厂家：	上海凯利科阀门有限公司

产品说明

QSP全压高速排气阀在结构性能上完全超越了普通高速(双口)排气阀，对于管道中的气体，无论是否多段水柱，气柱相同，有压无压均可连续高速排出管道。浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤升压，解除新建管路道试车之险，排气之难减少城市管网爆管事故，减阻节能，减少压力振荡，提高整个供水系列及各种设备的安全可靠性。

工作原理

QSP全压高速排气阀是根据气缸原理制成的不同于其他任何一种进排气阀的全新装置，其原理是用浮筒杠杆等控制气缸内气动膜片动作，从而控制阀体排气口启闭。在高压(1MPa以下)状态下，无论是多段水柱、气柱相间，有压无压气体均可高速排出。

结构特点

QSP全压高速排气阀由下阀体，中阀体，浮筒，浮筒杆，阀芯，盖板，活塞杆，膜片及阀盖等组成的全压高速排气阀，其特征是通过销轴与浮筒铰接的浮筒杆可绕主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降（阀体里充满气体）时，阀芯上升，打开小阀口，并关闭小排气帽上的排气口，使气体通过导管进入液压罐内，当浮筒在浮力作用下上升时候，阀芯下降，关闭小阀口，同时打开排气帽上的排气口，使液压罐通过导管，直通大气泄压，且当浮筒下降，液压缸内充满气体时，阀门上的大排气口自动关闭。当水泵停止，管内水流空时或遇到管内产生负压时，吸入空气，确保管线安全。

适用范围

QSP全压高速排气阀采用法兰连接，适用于压力为1.0~1.6Mpa清水官网，工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上，吸气和排气。

主要零部件

序号	1	2	3	4	5	6
零件名称	阀体	导向护桶	浮筒	大排气组件	汽缸组件	破坏阀
材料牌号	铸钢	不锈钢	不锈钢	组合件	组合件	铜

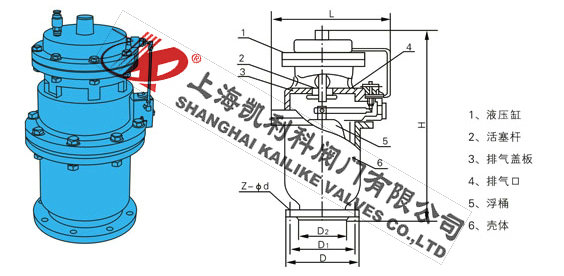

外形结构图



主要外形尺寸

型号	DN	D	D1	D2	Z-Φd	L	H
QSP型	15	195	160	135	4-18	300	620
	20	195	160	135	4-18	300	620
	25	195	160	135	4-18	300	620
	32	195	160	135	4-18	300	620
	40	195	160	135	4-18	300	620
	50	195	160	135	4-18	300	620
	80	195	160	135	8-18	500	620
	100	215	180	155	8-18	500	620
	150	280	240	210	8-23	620	740
	200	340	295	266	8-23	620	780
	250	395	350	319	12-23	620	820
	300	445	400	370	12-23	620	850
	400	565	515	480	16-25	700	910

安装位置

1、水泵出口，逆止阀之前的横管上，在水泵启动时排气，停车时呼气。
2、管路下坡处的横管上。
3、当水泵停止时，可能造成真空或负压处。
4、长距离管线中，每隔1-1.5公里处的横管处。
5、横管的最高处，立管的顶端。

安装注意事项

1、排气阀应竖直安装在横管上。
2、为方便于维修，排气阀的下方应安装一只隔离阀。
3、排气阀不得安装于强酸或强碱的环境中。
4、通天排气阀应该采取防冻措施，一般需砌窑井加以保护及防冻。

声明：【QSP全压高速排气阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的QSP全压高速排气阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
