SCAR污水自动排气阀

您的位置:阀门 - 排气阀 - SCAR污水自动排气阀 更新时间:2024-03-27 09:03:08
SCAR污水自动排气阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:SCAR污水自动排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生...

    • 产品描述
    • 在线询价
    • 技术咨询

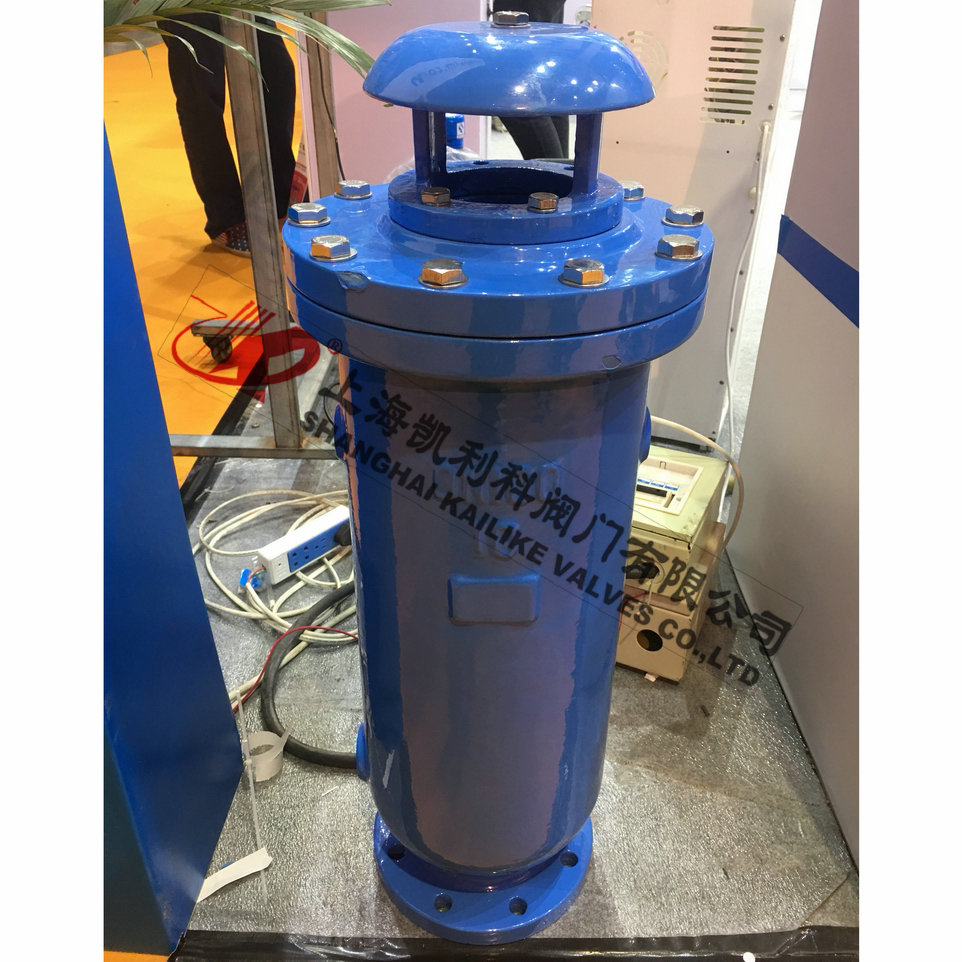

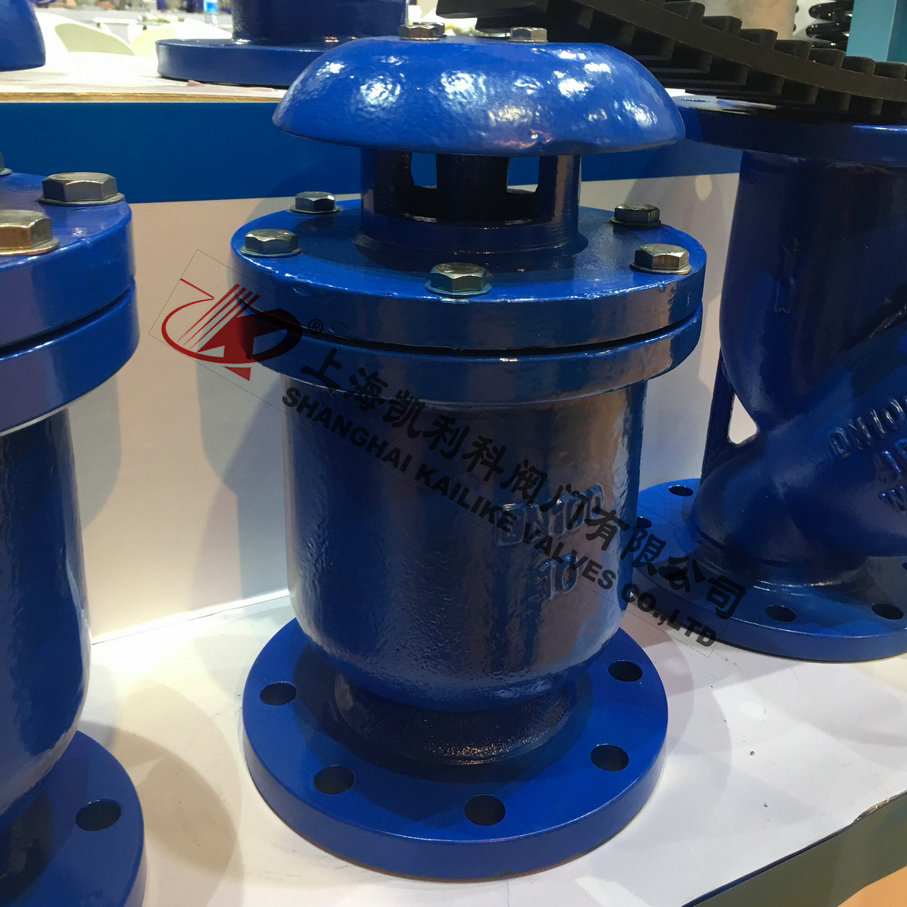

    SCAR污水自动排气阀SCAR污水自动排气阀

    SCAR污水自动排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排气阀就迅速把空气吸入管内,防止管道振动或破裂。

    产品名称: 污水自动排气阀 产品型号: SCAR
    公称通径: DN25~DN400 结构形式: 浮球式
    公称压力: 1.6MPa 连接方式: 法兰式
    适用温度: -29ºC~+80ºC 驱动方式: 自动
    阀体材质: 铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 给排水、清水等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    SCAR污水自动排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排气阀就迅速把空气吸入管内,防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

    工作原理

    当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

    每小时排气量表

    规格DN 25 50 80 100 150 200 250 300 350 400
    立方米/小时 2-290 85-582 22-1350 34-2613 76-5879 135-1331 212-18831 305-27217 415-35309 542-49608

    性能曲线图

    主要零部件

    序号 名称 材质
    1 阀体 HT200铸铁、QT450球墨铸铁、WCB铸钢、SS304不锈钢
    2 阀盖 HT200铸铁、QT450球墨铸铁、WCB铸钢、SS304不锈钢
    3 浮球 SUS 304
    4 杠杆架 铸铜ZH59、不锈钢
    5 铸铜ZH59、不锈钢
    6 塞头 丁睛橡胶NBR

    外形结构图



    主要外形尺寸

    公称通径 D D1 D2 D3 H Z-Φd
    50 160 125 102 205 495 4-18
    80 195 160 135 270 600 4-18
    100 215 180 158 285 760 8-18
    150 280 240 212 340 860 8-22
    200 335 295 268 400 1010 8-22
    250 390 350 319 465 1210 12-22

    安装位置的选择

    SCAR污水自动排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时,往往局限于局部最高点,排气阀安装位置有多种,只有对整个管道综合考虑,才能使排气效果达到最佳。常见的安装地点有以下几个位置:局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。

    安装总图

    安装说明

    1、于安装前,请先检查并清除主体内的杂物。
    2、在阀前装一只闸阀,以便下次的安装维修。阀如果安装于荫井内,应有足够空间以便容3、纳技术人员调整及维护工作。
    4、若污水自动排气阀安装于室外,请注意阀门的保温,以防阀门内水结冰或冻裂阀门。
    5、若排气阀所在管线送断水频繁,建议在排气阀前加装一个缓冲阀。


    声明:【SCAR污水自动排气阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的SCAR污水自动排气阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
