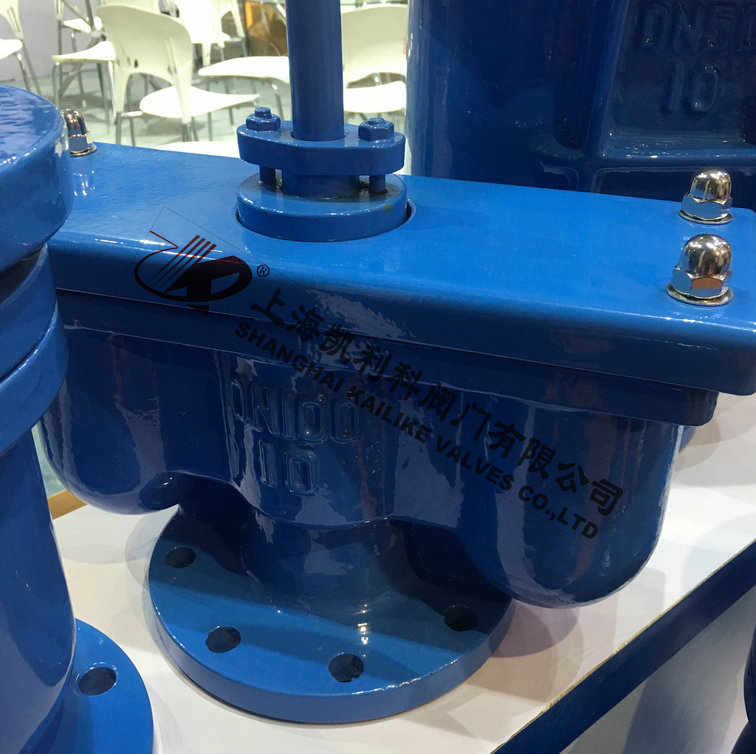

QB2法兰双口排气阀
QB2法兰双口排气阀适用于工作介质为水的管路上，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。用于管路上的最该店或有闭气的地方和水泵出口处，排除管线内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求；其次，管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂，快速排气阀能迅速把空气吸入管内，防止管道振动或破裂。
|
产品名称： |
法兰双口排气阀 |
产品型号： |
QB2 |
|
公称通径： |
DN40～DN200 |
结构形式： |
浮球式 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰式 |
|
适用温度： |
-29ºC～+80ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
给排水、清水等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
QB2法兰双口排气阀适用于工作介质为水的管路上，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。用于管路上的最该店或有闭气的地方和水泵出口处，排除管线内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求；其次，管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂，快速排气阀能迅速把空气吸入管内，防止管道振动或破裂。
工作原理
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。
性能作用
在压力管道运行中，快速排气阀能自动排除少量 由水中析出的空气 ，以免阻水。在管道发生负压时能快速地进气，以免管道由于负压过大而发生失稳破坏。在管道放空时，能自动大量地进气，使放水加快，缩短停水时间。
结构特点
1、能够排除管道中的气体，减少阻力，节约能源。
2、当管道负压时，本产品能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。
主要零部件
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
阀体 |
密封垫 |
阀瓣 |
开槽锥端定位螺钉 |
阀杆 |
空心球 |
阀盖 |
垫片 |
填料 |
排气口垫片 |
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
排气端盖 |
螺母 |
护盖 |
螺母 |
专用螺柱 |
双头螺柱 |
填料压盖 |
螺母 |
双头螺柱 |
|
|
|
|
|
|
|
|
|
|
|
|
|
每小时排气量表
|
规格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小时 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
外形结构图
主要外形尺寸
|
型号 |
公称通径 |
主要尺寸（mm） |
|
D |
D1 |
D2 |
L |
Z-φd |
介质 |
阀体材料 |
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
铸铁、铸钢 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
铸铁、铸钢 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
铸铁、铸钢 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
铸铁、铸钢 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
铸铁、铸钢 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
铸铁、铸钢 |
安装说明
1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
声明：【QB2法兰双口排气阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的QB2法兰双口排气阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
