QB1丝扣式单口排气阀

您的位置:阀门 - 排气阀 - QB1丝扣式单口排气阀 更新时间:2024-03-27 09:03:07

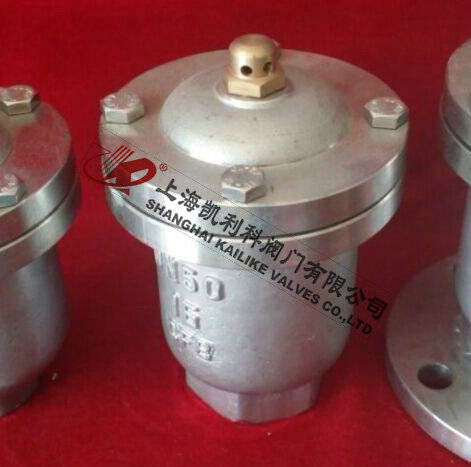

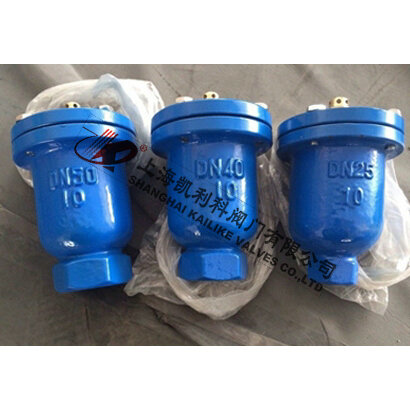

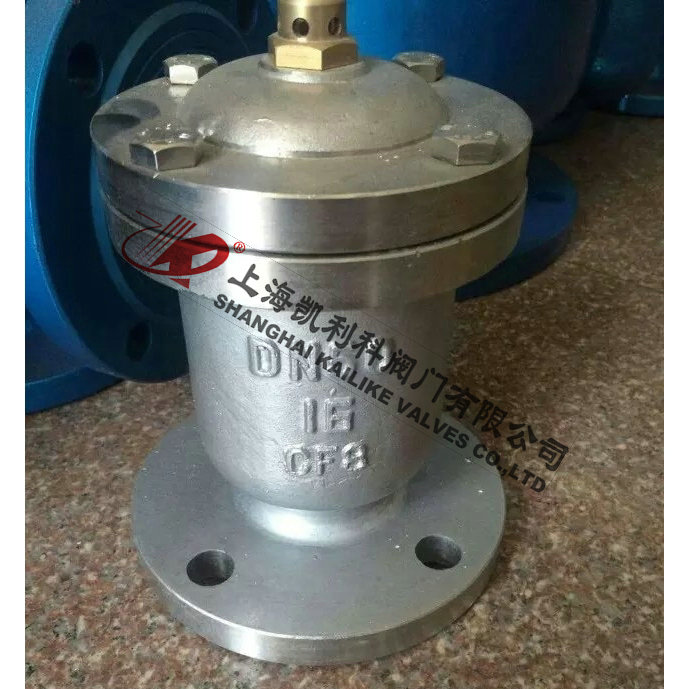

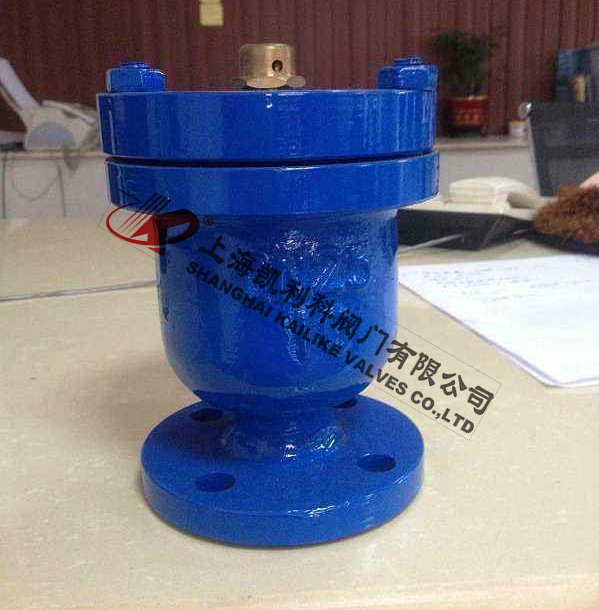

QB1丝扣式单口排气阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:QB1丝扣式单口排气阀用于管道上的最高点或闭气地方,来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体,其内部...

    • 产品描述
    • 在线询价
    • 技术咨询
    QB1丝扣式单口排气阀QB1丝扣式单口排气阀

    QB1丝扣式单口排气阀用于管道上的最高点或闭气地方,来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体,其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1丝扣式单口排气阀适用与工作温度≤80℃的管路上,作为排除管路内气体的设备。

    产品名称: 丝扣式单口排气阀 产品型号: QB1
    公称通径: DN15~DN20~DN25 结构形式: 浮球式
    公称压力: 1.6MPa 连接方式: 丝扣、法兰式
    适用温度: -29ºC~+80ºC 驱动方式: 自动
    阀体材质: 铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 给排水、清水、污水等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    QB1丝扣式单口排气阀用于管道上的最高点或闭气地方,来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体,其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1丝扣式单口排气阀适用与工作温度≤80℃的管路上,作为排除管路内气体的设备。管内开始注水时,浮球会慢慢向上浮起,此时本阀已进行排气。当达到一定压力的进修,浮球紧顶住橡胶圈,说明空气已全部从排气嘴排出。

    结构原理

    QB1丝扣式单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

    主要零部件

    1 2 3 4 5 6 7 8
    阀体 空心球 密封垫 阀盖 排气咀 垫圈 螺母 双头螺柱

    外形结构图



    主要外形尺寸

    型号 公称通径Dg 主要及连接尺寸 阀体材料
    D D1 D2 H 介质
    QB1-10法兰式 15 195 160 85 330 铸铁、铸钢、不锈钢
    20 195 160 85 330 铸铁、铸钢、不锈钢
    25 195 160 85 330 铸铁、铸钢、不锈钢
    QB1-10丝口式 1/2"       280 铸铁、铸钢、不锈钢
    3/4"       280 铸铁、铸钢、不锈钢
    1"       280 铸铁、铸钢、不锈钢
    1" 1/4"       280 铸铁、铸钢、不锈钢
    1" 1/2"       280 铸铁、铸钢、不锈钢

    声明:【QB1丝扣式单口排气阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的QB1丝扣式单口排气阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
