GM不锈钢高真空隔膜阀

GM不锈钢高真空隔膜阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的GM不锈钢高真空隔膜阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/2870.html

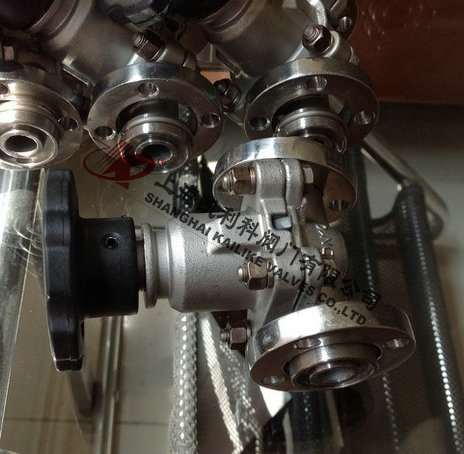

    GM不锈钢高真空隔膜阀GM不锈钢高真空隔膜阀

    GM不锈钢高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接),焊接式II型连接(即一端焊接,另一端插入)。适用的工作介质为空气及非腐蚀性气体。

    产品名称: 不锈钢高真空隔膜阀 产品型号: G61F
    公称通径: DN10~DN50 结构形式: 隔膜式
    公称压力: 真空负压0.1MPa 连接方式: 活套法兰、快卸法兰、焊接
    适用温度: -29ºC~+180ºC 驱动方式: 手动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 空气、气体 生产厂家: 上海剑阀阀门有限公司

    产品说明

    GM不锈钢高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接),焊接式II型连接(即一端焊接,另一端插入)。适用的工作介质为空气及非腐蚀性气体。

    技术性能

    适用范围(Pa) 105~1.3x10-4
    阀门漏率(Pa.L/S) ≤1.3x10-4
    介质温度(℃) -25~+80(密封材料为丁腈橡胶)
    -30~+150(密封材料为氟橡胶)
    安装位置 任意

    外形结构图

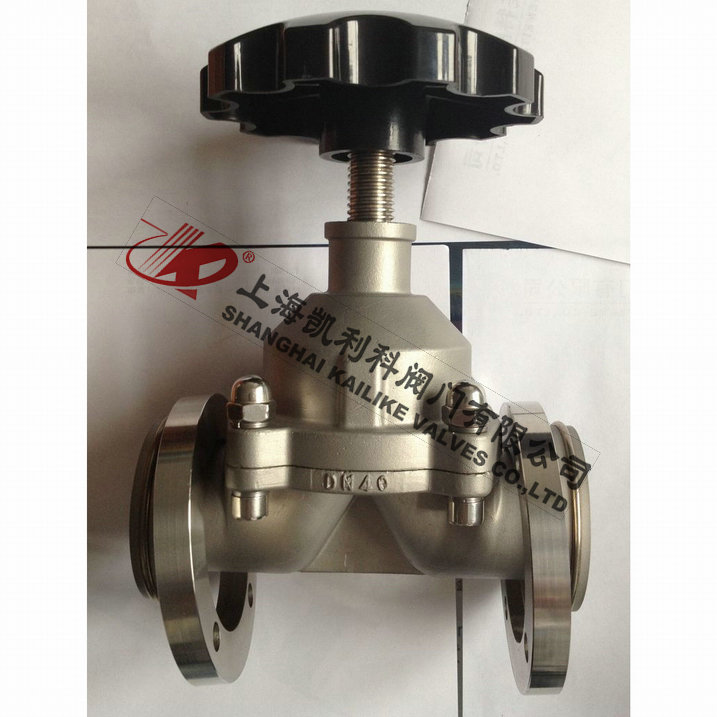

    活套法兰连接及外形尺寸

    型号 通径(DN) ΦD ΦB ΦW H L n-ΦC 法兰标准
    GM-10 10 46 36 55 75 75 4-Φ6 JB919
    GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070
    GM-40 40 100 80 100 132 150 4-Φ9
    GM-50 50 110 90 100 157 180 4-Φ9

    外形结构图



    快卸法兰(KF)连接及外形尺寸

    型号 通径(DN) ΦD ΦB ΦW H L 法兰标准
    GM-10/KF 10 30 12.2 55 75 75 GB4892
    GM-25/KF 25 40 26.2 90 115 100
    GM-40/KF 40 55 41.2 100 132 150
    GM-50/KF 50 75 52.2 100 157 180

    外形结构图

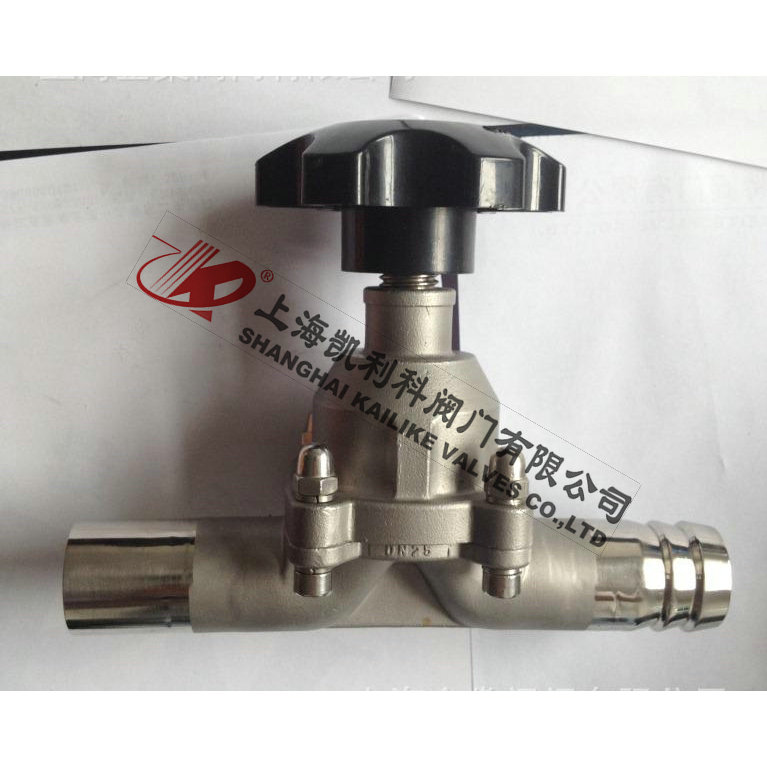

    焊接式主要外形尺寸

    型号 通径(DN) ΦD ΦW H L
    GM-10-H(Ⅰ) 10 19 55 75 150
    GM-25H(Ⅰ) 25 32 90 115 200
    GM-40H(Ⅰ) 40 45 100 132 240
    GM-50H(Ⅰ) 50 57 100 157 240
    GM-10H(Ⅱ) 10 9 55 75 150
    GM-25H(Ⅱ) 25 19 90 115 200
    注:Ⅰ型为两端焊接 Ⅱ型为一端焊接,另一端插入。

    声明:【GM不锈钢高真空隔膜阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的GM不锈钢高真空隔膜阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
