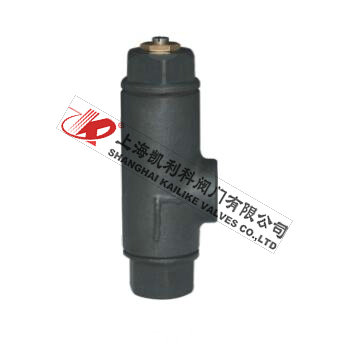

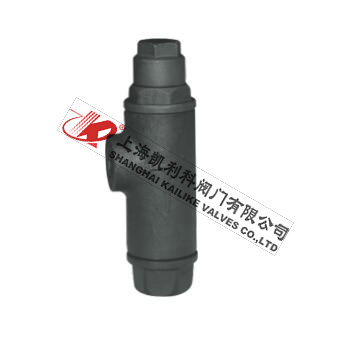

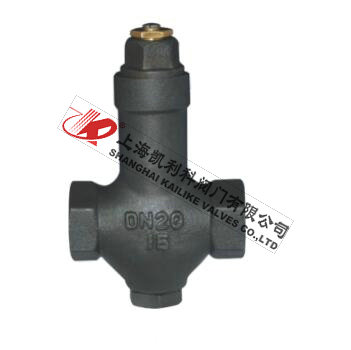

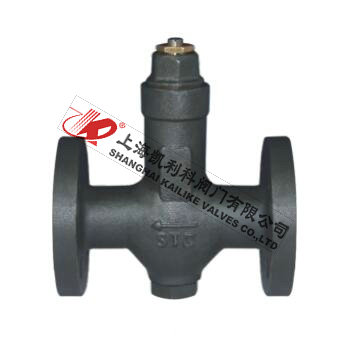

CS44H波纹管式疏水阀
CS44H波纹管式疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽,用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键感温内件，采用优质钢波纹管，特殊焊接工艺制成，节能效果显著。具有排水温度调节机构，可在80-100℃之间调节，使用方便。
|
产品名称： |
波纹管式疏水阀 |
产品型号： |
CS44H |
|
公称通径： |
DN15～DN100 |
结构形式： |
膨胀式 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰、螺纹 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
CS44H波纹管式疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽,用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键感温内件，采用优质钢波纹管，特殊焊接工艺制成，节能效果显著。具有排水温度调节机构，可在80-100℃之间调节，使用方便。
工作原理
该阀排水是连续的，而且没有噪音。温度敏感元件，采用不锈钢耐腐蚀。不受振动，蒸汽压力波动和水锂的影响。体积小、重量轻、安装方便。疏水阀的温度元件中充满了液体，当冷凝水低于给定温度80-100℃时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100℃时，元件彭胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100℃中任意给定角度。
排量图
结构分析图
主要零部件
|
序号 |
名称 |
材料 |
|
1 |
尾螺 |
Q235 |
|
2 |
垫片 |
PTFE |
|
3 |
滤网 |
304 |
|
4 |
垫片 |
H62 |
|
5 |
封圈 |
304 |
|
6 |
弹簧 |
304 |
|
7 |
阀体 |
WCB |
|
8 |
波纹管 |
304 |
|
9 |
螺帽 |
Q235 |
|
10 |
封圈 |
304 |
|
11 |
垫片 |
PTFE |
|
12 |
调节螺杆 |
304 |
|
13 |
橡胶圈 |
橡胶 |
|
14 |
铜螺母 |
H62 |
|
15 |
套 |
304 |
注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差
外形结构图
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS44H |
15 |
150 |
117 |
43 |
44 |
|
20 |
150 |
165 |
48 |
44 |
|
25 |
160 |
170 |
53 |
44 |
|
32 |
230 |
136 |
72 |
48 |
|
40 |
230 |
136 |
72 |
48 |
|
50 |
230 |
235 |
82 |
50 |
|
65 |
230 |
235 |
82 |
62 |
|
80 |
310 |
320 |
113 |
75 |
|
100 |
310 |
320 |
113 |
95 |
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS14H |
15 |
90 |
150 |
43 |
44 |
|
20 |
100 |
150 |
48 |
48 |
|
25 |
120 |
165 |
48 |
50 |
|
32 |
130 |
175 |
72 |
62 |
|
40 |
140 |
185 |
72 |
62 |
|
50 |
160 |
195 |
82 |
75 |
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS16 |
15 |
35 |
176 |
92 |
49 |
|
20 |
35 |
176 |
92 |
49 |
|
25 |
37 |
190 |
102 |
57 |
|
SC |
15 |
35 |
150 |
63 |
49 |
|
20 |
35 |
150 |
63 |
49 |
|
25 |
37 |
165 |
71 |
57 |
声明：【CS44H波纹管式疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的CS44H波纹管式疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
