ANSI-6000PSI~10000PSI美标针型阀

ANSI-6000PSI~10000PSI美标针型阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的ANSI-6000PSI~10000PSI美标针型阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/2837.html

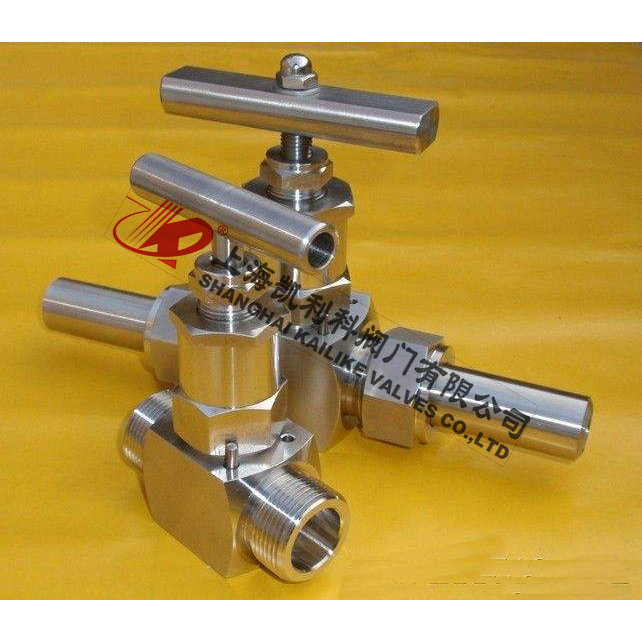

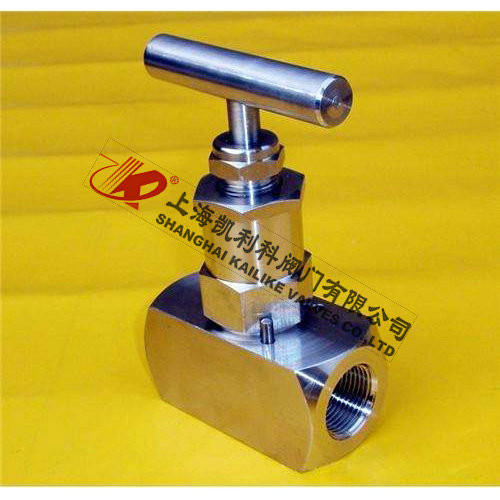

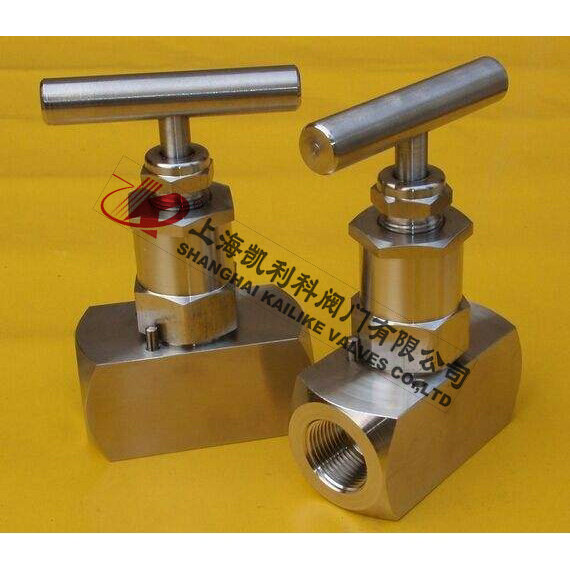

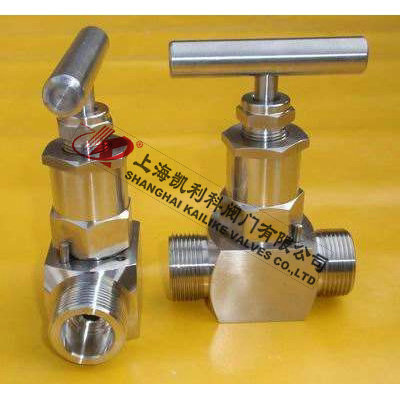

    ANSI-6000PSI~10000PSI美标针型阀ANSI-6000PSI~10000PSI美标针型阀

    ANSI-6000PSI~10000PSI美标针型阀是由内螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,美标针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,最合适与与压力表配合。

    产品名称: 美标针型阀 产品型号: ANSI-6000PSI~10000PSI
    公称通径: DN6~DN32 结构形式: 锥面密封
    公称压力: 6000PSI~10000PSI 连接方式: 内螺纹、外螺纹、焊接
    适用温度: -40ºC~+540ºC 驱动方式: 手动(一字形手柄)
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、空气等气体 生产厂家: 上海剑阀阀门有限公司

    产品说明

    ANSI-6000PSI~10000PSI美标针型阀是由内螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,美标针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,最合适与与压力表配合。

    产品特点

    1. 制造标准:ASME B16.34-2004
    2. 连接形式:  内外螺连接(NPT,G,Rc,Rp…)
    3. 结构特征:锥面密封,旋塞提升式
    4. 阀门检验和试验: API 598
    5. 公称压力:≤10000Psi
    6. 适用温度:-29℃~+538℃
    7. 适用介质:水,汽,油及有腐蚀性和非腐蚀性气体等
    8. 公称通径:DN6,DN10,DN15,DN20,DN25…

    主要零件材料

    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    2 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
    3 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
    4 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    5 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    6 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    7 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    8 手柄 Handle 20# A105 SS304 SS304L SS316 SS316L
    9 内六角螺钉 Hexagon Screw 20# A105 SS304 SS304L SS316 SS316L

    外形结构图



    主要外形尺寸

    ITEM NO. 公称通径 DN
    Nominal bore
    Td H L L1 N
    ANSI-6000PSI~10000PSI DN6 NPT1/4 75 58 75 60
    ANSI-6000PSI~10000PSI G1/4 85 58 - 60
    ANSI-6000PSI~10000PSI DN10 NPT3/8 75 58 78 60
    ANSI-6000PSI~10000PSI G3/8 87 58 - 60
    ANSI-6000PSI~10000PSI DN15 NPT1/2 77 68 86 60
    ANSI-6000PSI~10000PSI G1/2 87 60 - 60
    ANSI-6000PSI~10000PSI DN20 G3/4 100 70 - 60
    ANSI-6000PSI~10000PSI DN25 Rc1(Rp1) 110 78 - 60
    ANSI-6000PSI~10000PSI DN32 G1-1/4 130 102 - 60

    声明:【ANSI-6000PSI~10000PSI美标针型阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的ANSI-6000PSI~10000PSI美标针型阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
