J21W内外螺纹针型阀

J21W内外螺纹针型阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的J21W内外螺纹针型阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/2833.html

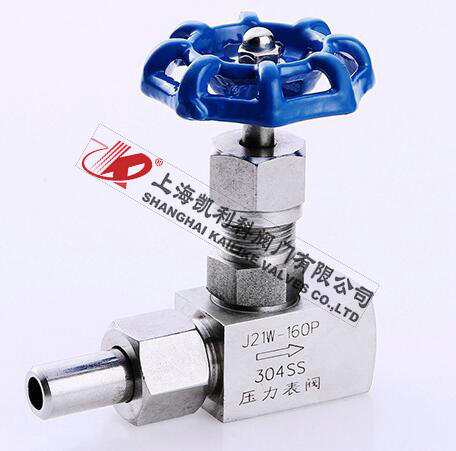

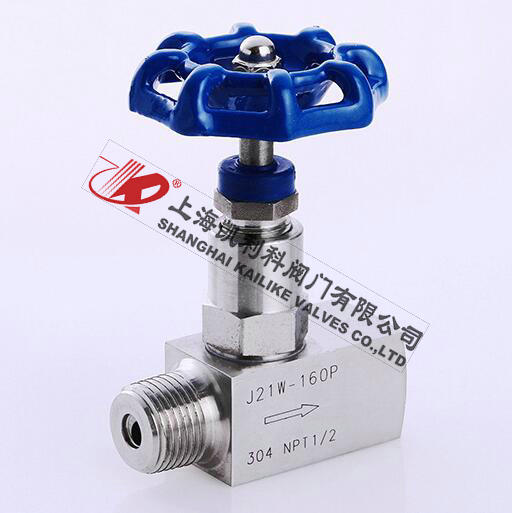

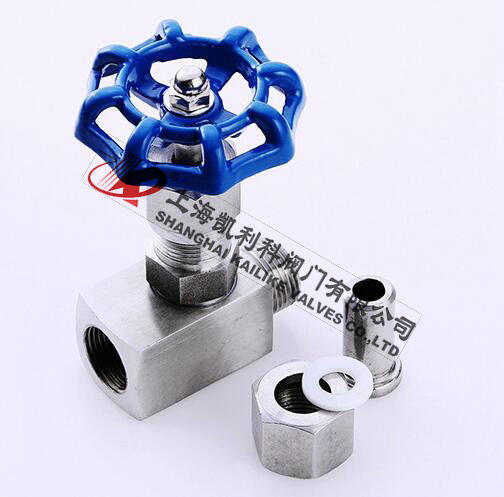

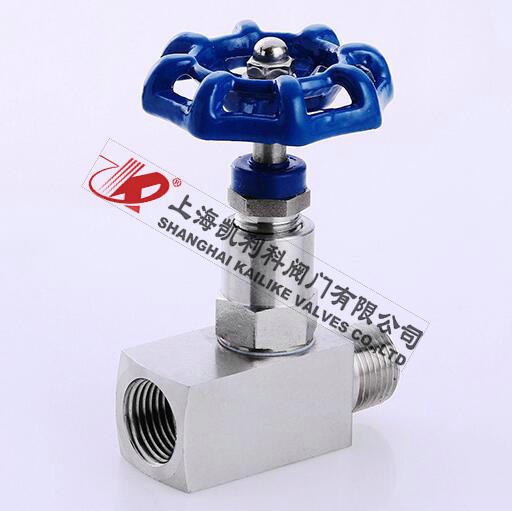

    J21W内外螺纹针型阀J21W内外螺纹针型阀

    J21W内外螺纹针型阀是由内外螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,内外螺纹针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量较高压力的气体或者液体介质的密封,最合适与与压力表配合。

    产品名称: 内外螺纹针型阀 产品型号: J21W
    公称通径: DN3~DN6 结构形式: 锥面或球面密封
    公称压力: 16.0MPa~32.0MPa 连接方式: 内螺纹、外螺纹
    适用温度: -40ºC~+540ºC 驱动方式: 手动(一字形手柄或菊花形手轮)
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、空气等气体 生产厂家: 上海剑阀阀门有限公司

    产品说明

    J21W内外螺纹针型阀是由内外螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,内外螺纹针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,最合适与与压力表配合。

    产品特点

    1. 制造标准: GB/T12224-2005  JB/T7747-1995
    2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
    3. 结构特征: 锥面或球面密封
    4. 阀门检验和试验: GB/T13927-1992
    5. 公称压力:≤10000Psi
    6. 适用工作温度:-29℃~+538℃
    7. 适用介质: 水,油,气等腐蚀性及非腐蚀性介质
    8. 公称通径:DN6,DN10,DN15,DN20,DN25…

    性能规范

    型号
    Type
    公称压力(MPa)Nominal pressure 试验压力(MPa)Test pressure 工作压力(MPa)Working pressure 工作温度(℃)Working temperature 适用介质
    Applicable mediun
    壳体
    Shell
    密封(液)
    Seal
    密封(气)
    Seal
    J21W-16 1.6 2.4 1.76 0.6 1.6 P<540℃ 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
    J21W-40P 4.0 6.0 4.4 0.6 4.0
    J21W-160 16.0 24.0 17.6 0.6 16.0 C<425℃
    J21W-320P 32.0 48.0 35.2 0.6 32.0

    主要零件材料

    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    2 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
    3 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
    4 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    5 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    6 格南螺母 Gland Nut 20# A105 SS304 SS304L SS316 SS316L
    7 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    8 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    9 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
    10 带帽螺母Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

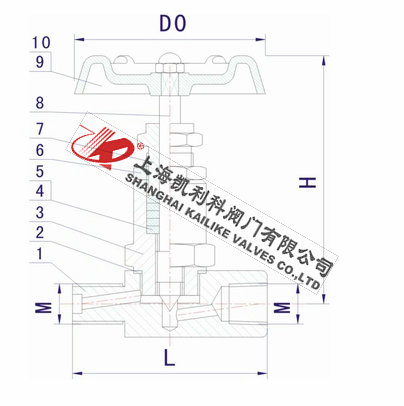

    外形结构图



    主要外形尺寸

    型号 公称通径 DN
    Nominal bore
    H L M D0
    J21W-JH-b-1 DN6 85 65 G1/4 60
    J21W-JH-b-2 DN10 87 68 G1/2 60
    J21W-JH-b-3 DN15 87 86 ZG3/4 70
    J21W-JH-b-4 DN20 100 100 ZG1 80


    声明:【J21W内外螺纹针型阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的J21W内外螺纹针型阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!

    相关产品: 上一篇:J29H、J29W压力表针型阀   下一篇:ANSI-6000PSI~10000PSI美标内螺纹针型阀
