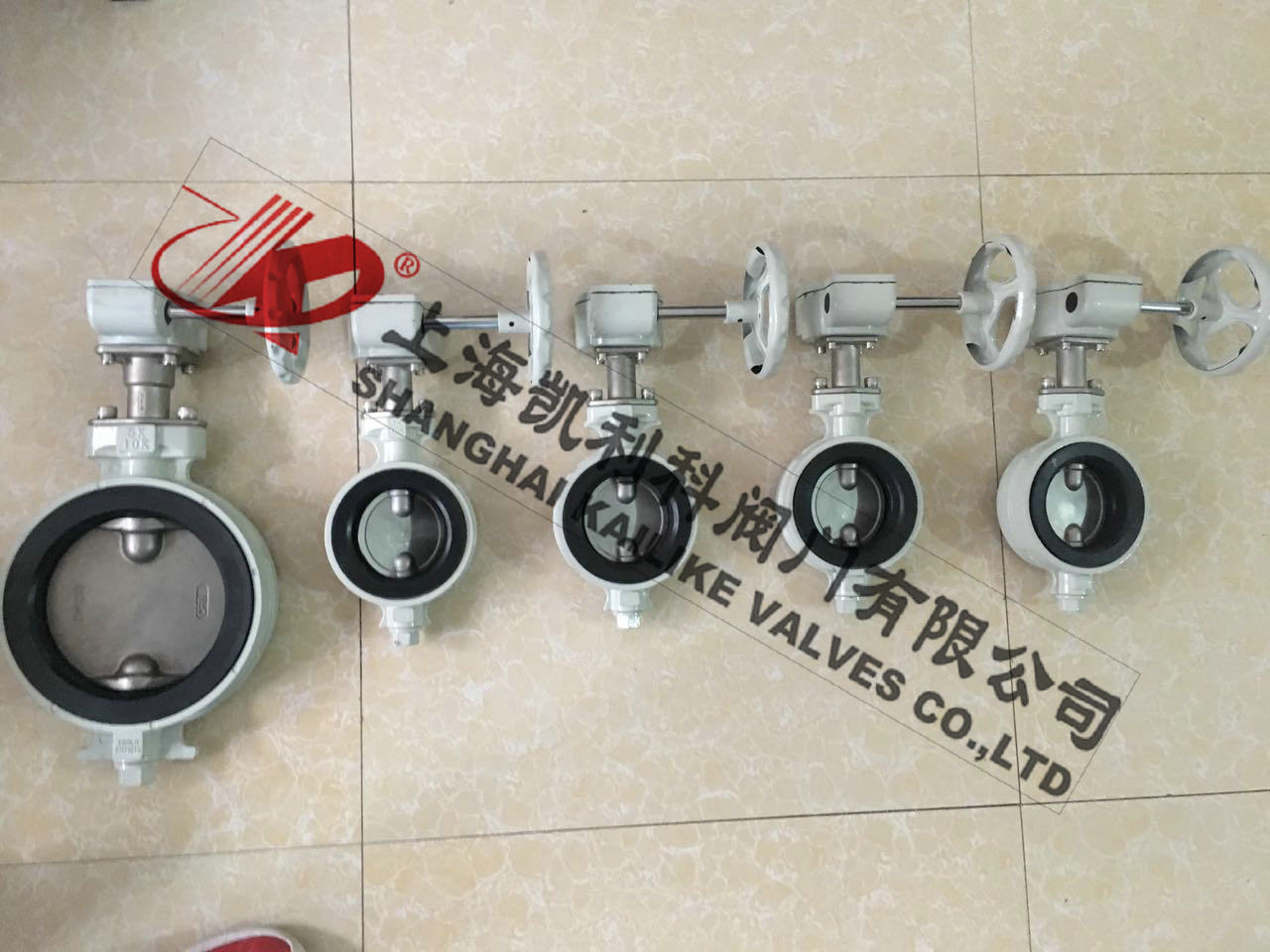

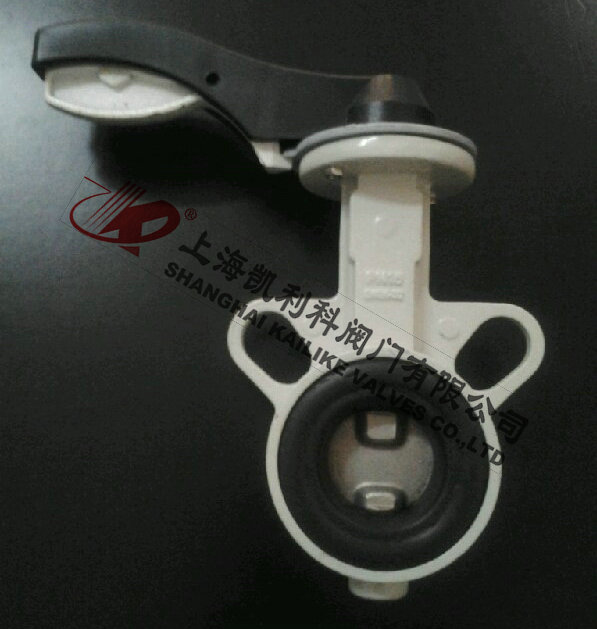

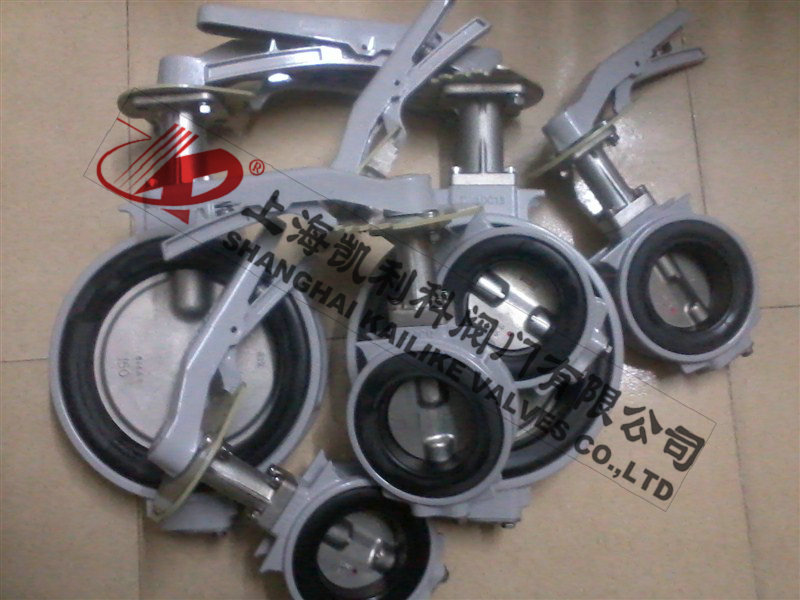

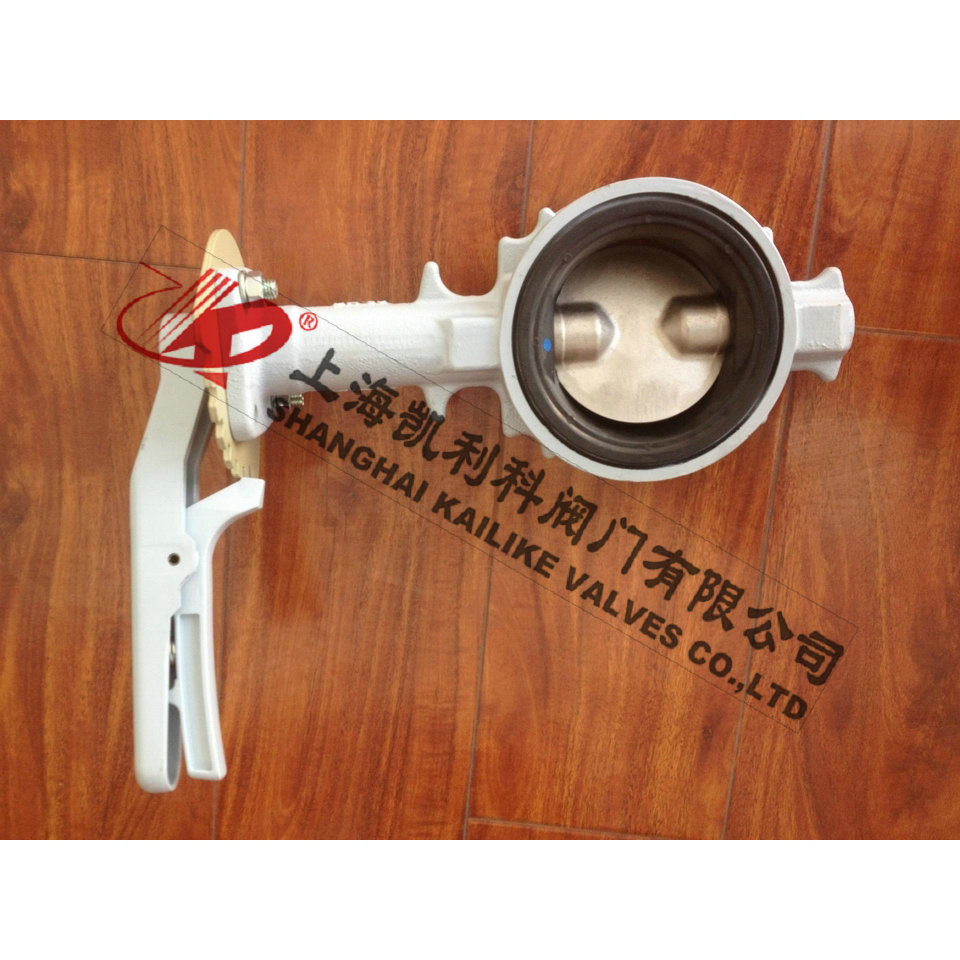

F500铝合金防结露蝶阀
F500铝合金防结露蝶阀适用于空调、工业水处理设备，有很强的防结露功能。铝合金压铸阀体，杜绝锈蚀。在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座，以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门，具有施工简单、使用寿命长的特点。
|
产品名称： |
铝合金防结露蝶阀 |
产品型号： |
F500 |
|
公称通径： |
DN50～DN1000 |
阀座密封： |
软密封、EPDM橡胶 |
|
公称压力： |
1.0Mpa |
连接方式： |
对夹 |
|
适用温度： |
0ºC～+120ºC |
驱动方式： |
手动、蜗轮、电动、气动 |
|
阀体材质： |
铝合金 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
工业水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
F500铝合金防结露蝶阀适用于空调、工业水处理设备，有很强的防结露功能。铝合金压铸阀体，杜绝锈蚀。在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座，以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门，具有施工简单、使用寿命长的特点。
产品优点
1、具有良好的流体控制特性和关闭密封性能。
2、低压下，可以实现良好的密封。 调节性能好。
3、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接等等。
技术参数
|
类型 |
F500 |
结构长度 |
JIS GB API |
|
阀门公称口径 |
40-300mm |
顶部法兰标准 |
国标标准ISO 5211 |
|
适用法兰规格 |
JIS ANSI GB |
标准材质 |
阀体：铝合金 |
|
最大工作压力 |
1.0MPa |
阀板：不锈钢 |
|
使用温度范围 |
0-120℃ EPDM 0-70℃ NBR |
密封圈：EPDM(MBR) |
|
泄漏试验压力 |
1.1MPa |
喷涂规格 |
聚酯粉体涂料 |
|
阀体试验压力 |
1.5MPa |
|
|
|
驱动形式 |
手柄式、齿轮式、气缸式、电动式 |
|
|
外形结构图
主要外形尺寸
|
规格 |
尺寸 (mm) |
重量 (kg) |
|
mm |
inch |
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
D1 |
|
40 |
11/2" |
42 |
33 |
70 |
145 |
51 |
47 |
68 |
250 |
1.4 |
|
50 |
2" |
52 |
43 |
82 |
145 |
51 |
47 |
68 |
250 |
1.7 |
|
65 |
21/2" |
67 |
46 |
90 |
157 |
51 |
47 |
68 |
250 |
2.1 |
|
80 |
3" |
80 |
46 |
99 |
165 |
51 |
47 |
68 |
250 |
2.3 |
|
100 |
4" |
102 |
52 |
112 |
183 |
51 |
47 |
68 |
250 |
2.8 |
|
125 |
5" |
126 |
56 |
132 |
196 |
60 |
63 |
86 |
330 |
4.8 |
|
150 |
6" |
150 |
56 |
146 |
214 |
60 |
63 |
86 |
330 |
6.0 |
主要外形尺寸
|
规格 |
尺寸 (mm) |
重量 (kg) |
|
mm |
|
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
L3 |
S |
D1 |
|
40 |
11/2" |
42 |
33 |
70 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.0 |
|
50 |
2" |
52 |
43 |
82 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.3 |
|
65 |
21/2" |
67 |
46 |
90 |
157 |
180 |
35 |
35 |
56 |
132 |
100 |
2.7 |
|
80 |
3" |
80 |
46 |
99 |
165 |
188 |
35 |
35 |
56 |
132 |
100 |
2.9 |
|
100 |
4" |
102 |
52 |
112 |
183 |
206 |
41 |
39 |
68 |
132 |
100 |
3.4 |
|
125 |
5" |
126 |
56 |
132 |
196 |
220 |
58 |
48 |
89 |
149 |
140 |
5.8 |
|
150 |
6" |
150 |
56 |
146 |
214 |
238 |
58 |
48 |
89 |
149 |
140 |
7.4 |
|
200 |
8" |
199 |
60 |
188 |
241 |
272 |
58 |
48 |
89 |
149 |
140 |
9.6 |
|
250 |
10" |
248 |
68 |
220 |
320 |
367 |
67 |
61 |
97 |
200 |
200 |
21.5 |
|
300 |
12" |
297 |
78 |
255 |
355 |
402 |
67 |
63 |
97 |
200 |
200 |
31.0 |
声明：【F500铝合金防结露蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的F500铝合金防结露蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
