A41H,A41Y弹簧微启式安全阀

您的位置:阀门 - 安全阀 - A41H,A41Y弹簧微启式安全阀 更新时间:2024-03-27 09:03:44
A41H,A41Y弹簧微启式安全阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:A41H、A41Y弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质...

    • 产品描述
    • 在线询价
    • 技术咨询
    A41H,A41Y弹簧微启式安全阀A41H,A41Y弹簧微启式安全阀

    A41H、A41Y弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

    产品名称: 弹簧微启式安全阀 产品型号: A41H、A41Y
    公称通径: DN25~DN250 结构形式: 弹簧微启封闭式
    公称压力: 1.6MPa~16.0MPa 连接方式: 法兰、螺纹、焊接
    适用温度: -40ºC~+300ºC 驱动方式: 弹簧自动起跳
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、空气等气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    A41H、A41Y弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

    产品特点

    A41H、A41Y弹簧微启式安全阀区别于一般的全启式安全阀,其泄压后可自动关闭,无需人手动复位,A41H弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R不锈钢安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰标准按JB/T……94/系列1。
    Scope of application(JIANFA  VALVE)
    A41H type are used for the equipment and pipeline of the petroleum gas air water etc medium what are working temperature are less than ≤300℃ A41Y-P/R type are used for the equipment and pipeline of the quality with corrode medium what the wirking temperatrue are less than 200℃ Take for extra pressure devices Flange connecting dimentsions of comply with Standard series first of JB/T...94

    主要零部件材料

    NO 零件名称 A41H-C/A41Y-C材料 A41Y-P/A41Y-P材料 A41Y-R/A41Y-R材料
    1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    2 阀座 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    3 调节圈 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    4 阀瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    5 导向套 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    6 阀盖 ZG230-450 ZG230-450 ZG230-450
    7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
    8 阀杆 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
    9 调整螺杆 45 2Cr13 2Cr13
    10 保护罩 ZG200-400 ZG200-400 ZG200-400
     11 密封面材料 堆焊D507 堆焊Co基硬质合金

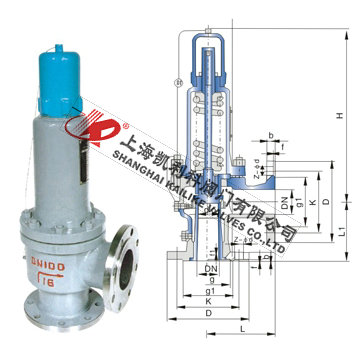

    外形结构图



    主要外形尺寸

    型号 公称通径 do D K g g1 b f f1 Z-?d DN’ D1 K1 g2 g’ b1 f’ f1’ Z1-?d1 L L1 ≈H
    A41H-16C
    A41Y-16P
    A41Y-16R
    A41Y-16C
    A41Y-16P
    20 15 105 75 - 55 16 2 - 4-14 20 105 75 55 - 16 2 - 4-14 100 85 276
    25 20 115 85 - 65 16 2 - 4-14 25 115 85 65 - 16 2 - 4-14 100 85 276
    32 25 140 100 - 78 18 2 - 4-18 32 140 100 78 - 18 2 - 4-18 115 100 285
    40 32 150 110 - 85 18 3 - 4-18 40 150 110 85 - 18 3 - 4-18 120 110 292
    50 40 165 125 - 100 20 3 - 4-18 50 165 125 100 - 20 3 - 4-18 135 120 370
    65 50 185 145 - 120 20 3 - 4-18 65 185 145 120 - 20 3 - 4-18 140 130 375
    80 65 200 160 - 135 20 3 - 8-18 80 200 160 135 - 20 3 - 8-18 160 135 373
    100 80 220 180 - 155 22 3 - 8-18 100 220 180 155 - 22 3 - 8-18 170 160 513
    125 100 250 210 - 185 22 3 - 8-18 125 250 210 185 - 22 3 - 8-18 190 190 560
    150 125 285 240 - 210 24 3 - 8-23 150 285 240 210 - 24 3 - 8-23 205 195 570
    200 150 340 295 - 265 26 3 - 12-23 200 340 295 265 - 26 3 - 12-23 240 230 717
    250 200 405 355 - 320 30 3 - 12-26 250 405 355 320 - 30 3 - 12-26 350 320 940
    300 250 460 410 - 375 30 4 - 12-26 300 460 410 375 - 30 4 - 12-26 350 320 980
    A41H-25
    A41Y-25P
    A41Y-25R
    A41Y-25
    A41Y-25P
    20 15 105 75 - 55 16 2 - 4-14 20 105 75 55 - 16 2 - 4-14 100 85 276
    25 20 115 85 - 65 16 2 - 4-14 25 115 85 65 - 16 2 - 4-14 100 85 276
    32 25 140 100 - 78 18 2 - 4-18 32 140 100 78 - 18 2 - 4-18 115 100 285
    40 32 150 110 - 85 18 3 - 4-18 40 150 110 85 - 18 3 - 4-18 120 110 292
    50 40 165 125 - 100 20 3 - 4-18 50 165 125 100 - 20 3 - 4-18 135 120 370
    65 50 185 145 - 120 22 3 - 8-18 65 185 145 120 - 20 3 - 4-18 140 130 375
    80 65 200 160 - 135 24 3 - 8-18 80 200 160 135 - 20 3 - 8-18 160 135 373
    100 80 230 190 - 160 24 3 - 8-23 100 220 180 155 - 20 3 - 8-18 170 160 513
    125 100 270 220 - 188 28 3 - 8-26 125 250 210 185 - 22 3 - 8-18 190 190 560
    150 125 300 250 - 218 30 3 - 8-26 150 285 240 210 - 24 3 - 8-23 205 195 570
    200 150 360 310 - 278 34 3 - 12-26 200 340 295 265 - 26 3 - 12-23 240 230 717
    250 200 425 370 - 332 36 3 - 12-30 250 405 355 320 - 30 3 - 12-26 350 320 940
    300 250 485 430 - 390 40 4 - 16-30 300 460 410 375 - 30 4 - 12-26 350 320 980
    A41H-40
    A41Y-40P
    A41Y-40R
    A41Y-40
    A41Y-40P
    20 15 105 75 51 55 16 2 4 4-14 20 105 75 55 - 16 2 - 4-14 100 85 276
    25 20 115 85 58 65 16 2 4 4-14 25 115 85 65 - 16 2 - 4-14 100 85 276
    32 25 140 100 66 78 18 2 4 4-18 32 140 100 78 - 18 2 - 4-18 115 100 285
    40 32 150 110 76 85 18 3 4 4-18 40 150 110 85 - 18 3 - 4-18 120 110 292
    50 40 165 125 88 100 20 3 4 4-18 50 165 125 100 - 20 3 - 4-18 135 120 370
    65 50 185 145 110 120 22 3 4 8-18 65 185 145 120 - 20 3 - 4-18 140 130 375
    80 65 200 160 121 135 22 3 4 8-18 80 200 160 135 - 20 3 - 8-18 160 135 373
    100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155 - 22 3 - 8-18 170 160 513
    125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185 - 22 3 - 8-18 190 190 560
    150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210 - 24 3 - 8-23 205 195 570
    200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265 - 26 3 - 12-23 240 230 717
    250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320 - 30 3 - 12-26 350 320 940
    300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375 - 30 4 - 12-26 350 320 980
    A41H-64
    A41Y-64
    A41Y-64P
    A41Y-64R
    20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
    25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
    32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
    40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
    50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 360
    65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 503
    80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 498
    100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 530
    150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
    A41H-100
    A41Y-100
    A41Y-100P
    A41Y-100R
    20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
    25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
    32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
    40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
    50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 360
    65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 503
    80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 498
    100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 530
    150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657


    声明:【A41H,A41Y弹簧微启式安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的A41H,A41Y弹簧微启式安全阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
