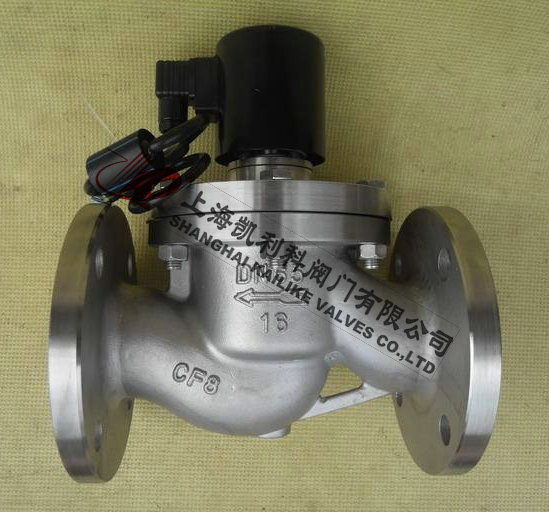

ZBSF不锈钢法兰电磁阀

产品名称：	不锈钢法兰电磁阀	产品型号：	ZBSF
公称通径：	DN15～DN50	结构形式：	先导活塞式
公称压力：	1.0MPa～1.6MPa	连接方式：	法兰、螺纹
适用温度：	-29ºC～+200ºC	驱动方式：	电磁动
阀体材质：	不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

ZBSF不锈钢法兰电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、机械,电器、表面处理等生产和拉研部门以及浴室、食堂、空调等人们日常生活设施中，ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制，ZBSF系列电磁阀主要用于腐蚀气体，超净气等气体介质控制。

工作原理

常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。
    当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。当线圈断电时，主阀口打开，介质流通。

主要特点

耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。
耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。

性能参数

工作介质	腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：液体用ZBSF-2：气体用ZBSF-2Y
介质温度(℃)	ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公称压力(Mpa)	1.6
工作压力(Mpa)	0 - 1.6
电源电压	AC220V,其余规格可作特殊订货
额定流量系数(KV)	按JB/T352-94规定
泄漏量(m1/min)	按JB/T352-94.F规定
公称通径(mm)	10	15	20	25	32	40	50
功耗(AV)	40			50

外形结构图



主要外形尺寸

DN	L	H	D	D1	D2	b	f	n_d
10	130	153	90	60	41	14	3	4-￠14
15	130	153	95	65	46	14	3	4-￠14
20	150	153	105	75	56	16	3	4-￠14
25	160	150	115	85	65	16	3	4-￠14
32	180	176	140	100	76	18	3	4-￠18
40	200	176	150	110	84	18	3	4-￠18
50	230	192	165	125	99	20	3	4-￠18
