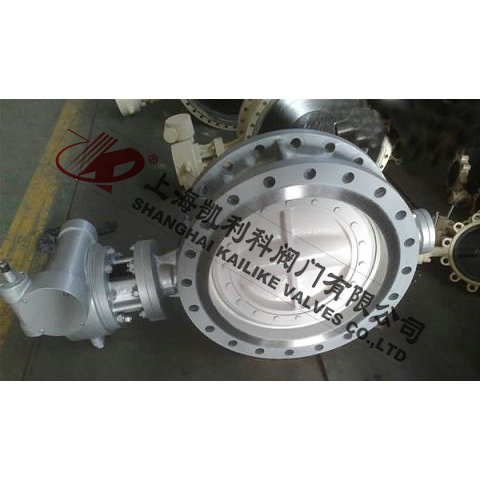

D343H美标法兰蝶阀
D343H美标法兰蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。
|
产品名称： |
美标法兰蝶阀 |
产品型号： |
D343H |
|
公称通径： |
DN50～DN2400 |
阀座密封： |
金属密封 |
|
公称压力： |
1.6Mpa～5.0MPa、150LB-300LB |
连接方式： |
对夹、法兰 |
|
适用温度： |
-20ºC～+425ºC |
驱动方式： |
手柄、蜗轮、气动、电动 |
|
阀体材质： |
WCB、铸钢、碳钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、海水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
D343H美标法兰蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。
设计标准
|
设计标准 |
API609-83 |
|
法兰连接尺寸 |
ANSI B16.5 |
|
结构长度 |
ANSI B16.10-1992 |
|
压力试验: |
API598-82 |
主要技术参数
|
公称通径 |
DN（mm） |
2"～36" |
|
公称压力 |
PN（Mpa） |
150Lb |
300Lb |
|
试验压力 |
强度试验 |
3.0 |
7.5 |
|
密封试验 |
2.2 |
5.5 |
|
适用介质 |
水、蒸汽、油品、海水等 |
|
适用温度 |
-29℃～425℃ |
主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
WCB、304、316、316SS、CF8M |
|
蝶板 |
WCB、304、316、316SS、CF8M |
|
阀杆 |
316、2Cr13、1Cr18Ni9Ti |
|
密封圈 |
316、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |

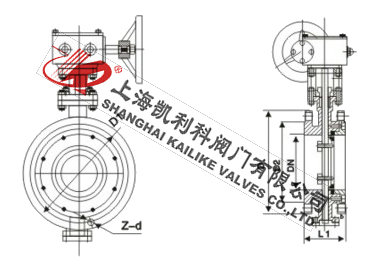

外形结构图
主要外形尺寸150LB
|
公称通径DN |
尺寸 |
|
L |
D |
D1 |
D2 |
b |
Z-d |
|
2" |
50 |
108 |
152 |
120.5 |
92 |
16 |
4-19 |
|
2.5" |
65 |
112 |
178 |
139.5 |
105 |
18 |
4-19 |
|
3" |
80 |
114 |
190 |
152.5 |
127 |
19 |
4-19 |
|
4" |
100 |
127 |
229 |
190.5 |
157 |
27 |
8-19 |
|
5" |
125 |
140 |
254 |
216 |
186 |
27 |
8-22 |
|
6" |
150 |
140 |
279 |
241.5 |
216 |
26 |
8-22 |
|
8" |
200 |
152 |
343 |
298.5 |
270 |
29 |
8-22 |
|
10" |
250 |
165 |
406 |
362 |
324 |
31 |
12-25 |
|
12" |
300 |
178 |
483 |
532 |
381 |
32 |
12-25 |
|
14" |
350 |
190 |
533 |
476 |
413 |
35 |
12-29 |
|
16" |
400 |
216 |
597 |
540 |
470 |
37 |
16-29 |
|
18" |
450 |
222 |
635 |
578 |
533 |
40 |
16-32 |
|
20" |
500 |
229 |
699 |
635 |
584 |
43 |
20-32 |
|
24" |
600 |
267 |
813 |
750 |
692 |
48 |
20-35 |
|
28" |
700 |
292 |
927 |
864 |
800 |
71 |
28-35 |
|
32" |
800 |
318 |
1060 |
978 |
914 |
81 |
28-41 |
|
36" |
900 |
330 |
1168 |
1086 |
1022 |
90 |
32-41 |
|
40" |
1000 |
410 |
1289 |
1200 |
1124 |
90 |
36-41 |
主要外形尺寸150LB
|
公称通径DN |
尺寸 |
|
L |
D |
D1 |
D2 |
b |
Z-d |
|
2" |
50 |
108 |
165 |
127 |
92 |
23 |
8-19 |
|
2．5 |
65 |
112 |
190 |
149 |
105 |
26 |
8-22 |
|
3" |
80 |
114 |
210 |
168.5 |
127 |
29 |
8-22 |
|
4" |
100 |
127 |
241 |
200 |
157 |
32 |
8-22 |
|
5" |
125 |
140 |
279 |
235 |
186 |
35 |
8-22 |
|
6" |
150 |
140 |
318 |
270 |
216 |
37 |
12-22 |
|
8" |
200 |
152 |
381 |
330 |
270 |
42 |
12-25 |
|
10" |
250 |
165 |
445 |
387.5 |
324 |
48 |
16-29 |
|
12" |
300 |
178 |
521 |
451 |
381 |
51 |
16-32 |
|
14" |
350 |
190 |
584 |
514.5 |
413 |
54 |
20-32 |
|
16" |
400 |
216 |
648 |
571.5 |
470 |
58 |
20-35 |
|
18" |
450 |
222 |
711 |
628.5 |
533 |
61 |
24-35 |
|
20" |
500 |
229 |
775 |
686 |
584 |
64 |
24-35 |
|
24" |
600 |
267 |
914 |
813 |
692 |
70 |
24-41 |
声明：【D343H美标法兰蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的D343H美标法兰蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
