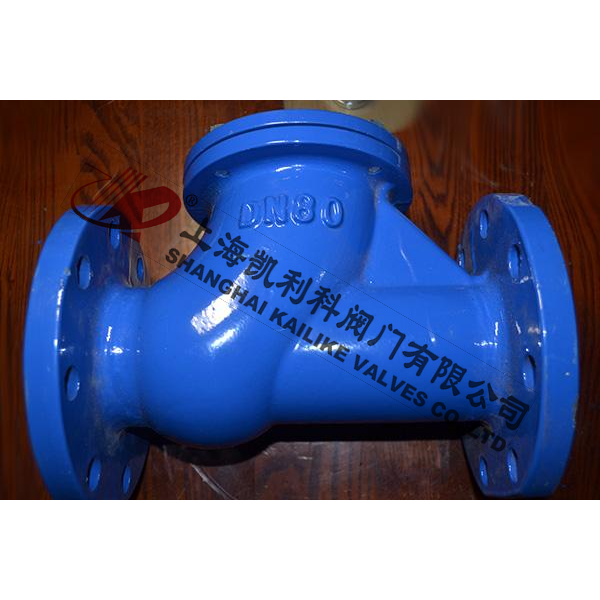

HQ41X滑道滚球式止回阀
HQ41X滑道滚球式止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小 50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为 0~80℃。
|
产品名称： |
滑道滚球式止回阀 |
产品型号： |
HQ41X |
|
公称通径： |
DN50～DN350 |
结构形式： |
球形 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+80ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
球墨铸铁、铸钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水、热水管网 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
HQ41X滑道滚球式止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小 50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为 0~80℃。
技术参数
公称压力：1.0~1.6MPa
公称通径：50~350mm
适用介质：水及弱腐蚀性流体
适用温度：0~80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
工作原理
HQ41X滑道滚球式止回阀采用橡胶滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。滑道滚球式止回的阀体采用全水流通道，流量大，阻力小，水平或垂直安装均可。
典型安装示意图
主要零部件材料
|
零件名称 |
阀体 |
球 |
|
材料 |
铸铁、球铁、铸钢 |
钢体外包橡胶 |
外形结构图
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
D |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
声明：【HQ41X滑道滚球式止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的HQ41X滑道滚球式止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
