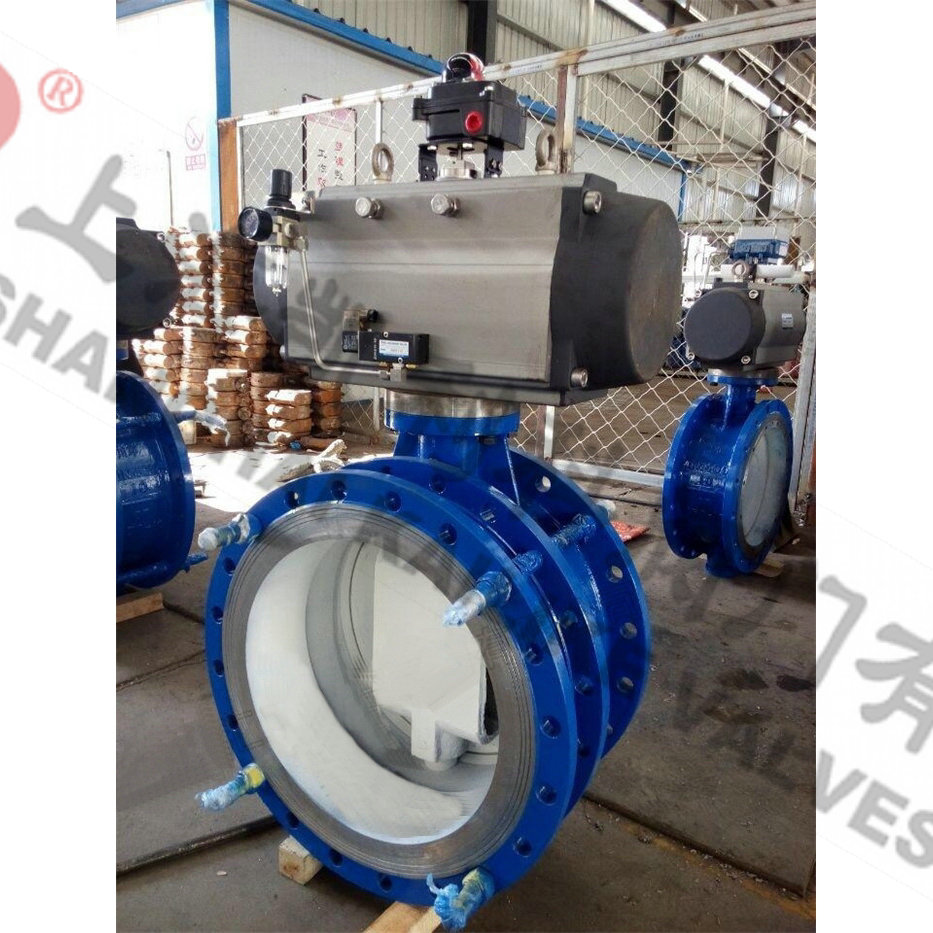

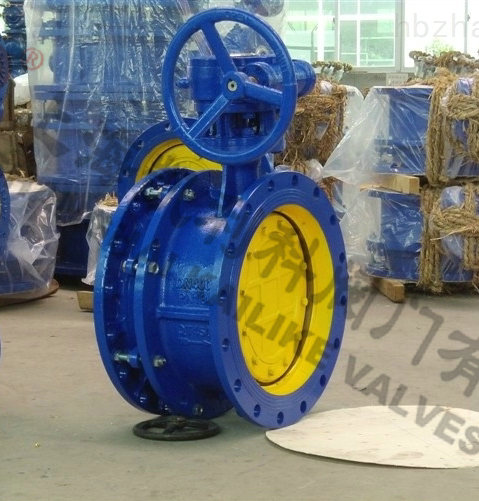

    SD641X/SD643H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

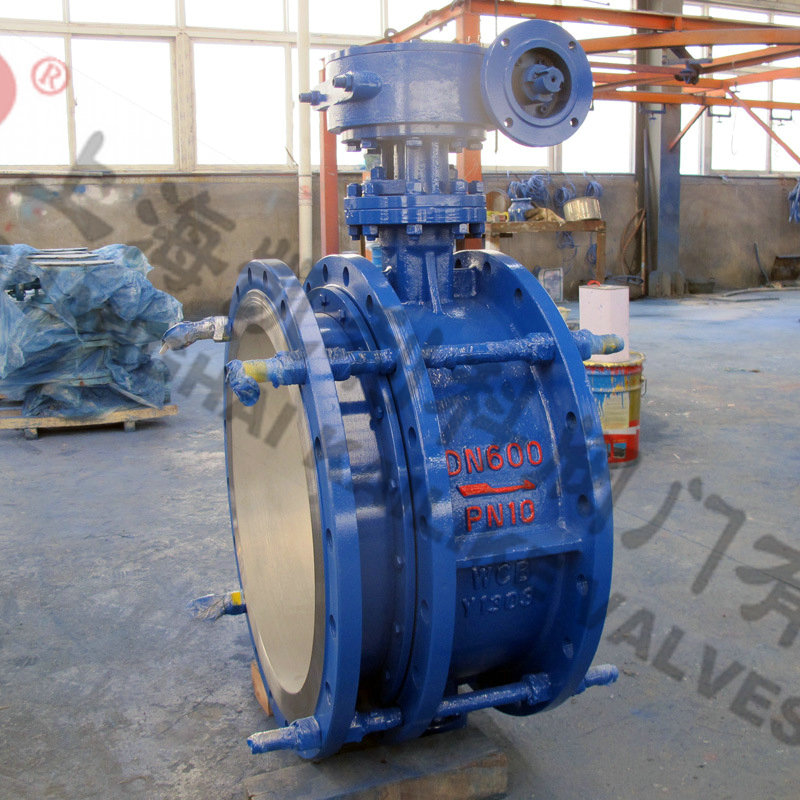

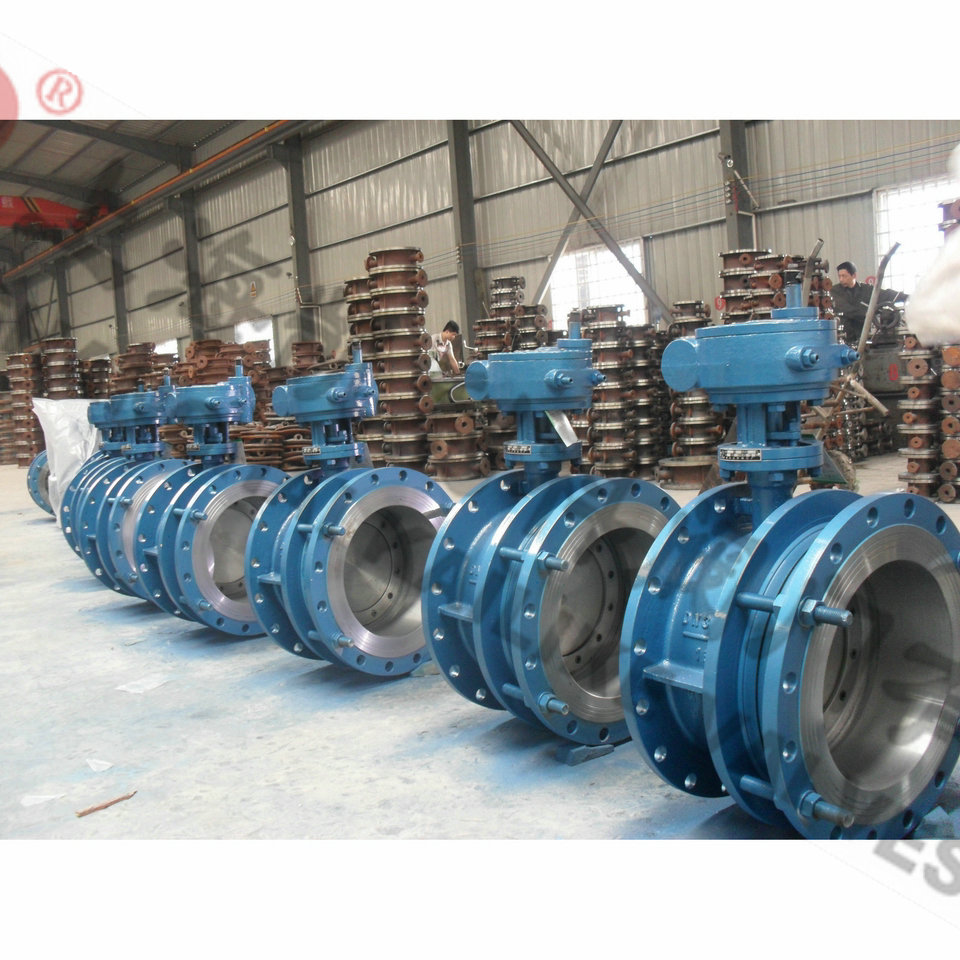

    产品名称: 气动伸缩蝶阀 产品型号: SD641X/SD643H
    公称通径: DN40~DN2000 阀座密封: 橡胶密封或金属硬密封
    公称压力: 0.6MPa~1.0MPa~1.6MPa 连接方式: 法兰式
    适用温度: -30ºC~+425ºC 驱动方式: 手动、蜗轮、电动、气动、液动
    阀体材质: 铸铁、球墨铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 空气、水、蒸气、煤气、油品等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    SD641X/SD643H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

    产品特点

    1、结构独特,设计灵活,重量轻,省力,启闭迅速。
    2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。
    3、密封部位可调节更换,密封性能可靠。

    性能参数

    工作压力(MPa) 0.6 1.0、1.6、2.5
    适用温度(℃) 橡胶密封≤80℃ 适用温度(℃) 金属硬密封≤425℃
    适用介质 水、污水、油品、空气等 适用介质 水、蒸汽、污水、油品、空气等
    材料 阀体 灰铸铁 灰铸铁、铸钢 球墨铸铁
    蝶板 球墨铸铁(表面处理) 球墨铸铁、不锈钢 球墨铸铁
    阀杆 2Cr13 不锈钢、碳素钢 铬不锈钢

    技术参数

    公称通径 DN(mm) 50~2000
    公称压力 PN(MPa) 0.6 1.0 1.6
    试验压力 强度试验 0.9 1.5 2.4
    密封试验 0.66 1.1 1.76
    气密封试验 0.6 0.6 0.6
    适用温度 ≤80℃~425℃
    适用介质 空气、水、蒸气、煤气、油品等。
    驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

    执行器参数

    执行器型号 GT、AT、AW系列单双作用气动执行器
    供气压力 0.4~0.7MPa
    气源接口 G1/4"、G1/8"、G3/8"、G1/2"
    环境温度 -30~+70℃
    作用形式 单作用执行机构、双作用执行机构
    可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

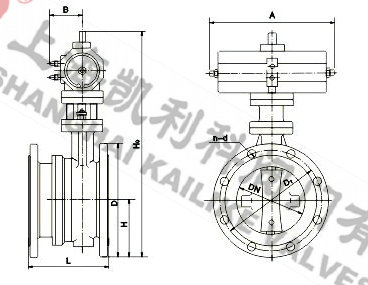

    外形结构图

    主要外形尺寸

    公称
    通径
    外形尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值)
    H H0 设计最
    大长度
    设计最
    小长度
    L A 0.6MPa 1.0MPa 1.6MPa
    毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
    50 80 309 186 156 171 180 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
    65 95 337 190 160 175 180 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
    80 98 347 198 166 182 180 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
    100 114 373 228 188 208 180 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
    125 128 405 240 201 220 180 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
    150 139 440 246 206 226 270 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
    200 174 612 265 219 242 400 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
    250 215 693 295 240 267 400 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
    300 245 747 308 254 282 450 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
    350 270 802 327 272 300 450 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
    400 305 991 368 308 338 535 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
    450 325 1037 370 310 340 535 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
    500 360 1127 392 332 362 535 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
    600 445 1377 441 375 408 570 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
    700 505 1496 460 400 430 750 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
    800 560 1584 499 445 475 750 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
    900 630 1676 520 460 490 750 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
    1000 680 1760 600 530 565 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
    1200 795 2018 675 571 623 1000 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
    1400 900 2363 760 683 722 1000 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
    1600 1100 2723 860 770 815 1000 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
    1800 1124 2844 930 830 880 1100 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
    2000 1292 3127 1020 920 970 1100 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62


    声明:【SD641X、SD643H气动伸缩蝶阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的SD641X、SD643H气动伸缩蝶阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
