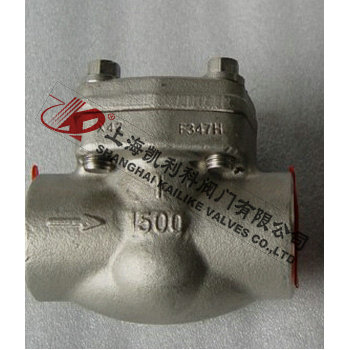

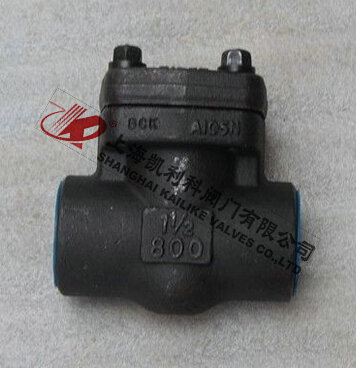

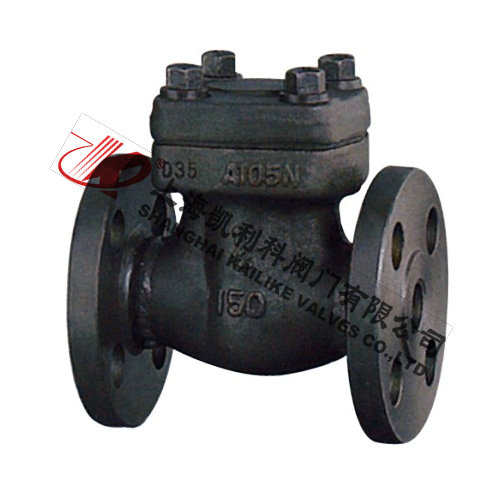

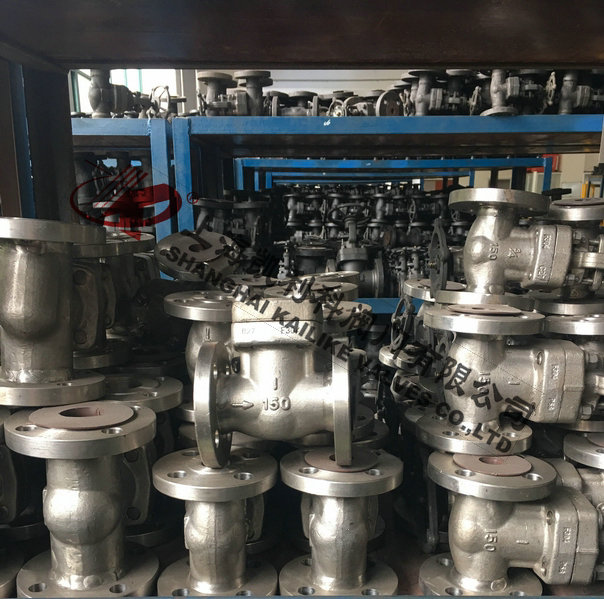

H64Y,H44Y锻钢旋启式止回阀
H64Y、H44Y锻钢旋启式止回阀密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。
|
产品名称： |
锻钢旋启式止回阀 |
产品型号： |
H64Y、H44Y |
|
公称通径： |
DN15～DN50 |
结构形式： |
升降式、旋启式 |
|
公称压力： |
1.6MPa～42.0MPa 150LB-2500LB |
连接方式： |
承插焊、内螺纹、法兰 |
|
适用温度： |
-29ºC～+550ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
锻钢A105、A182、F22、304、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H64Y、H44Y锻钢旋启式止回阀密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。
阀盖设计形式
一、螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接。
二、焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接。
三、压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
设计结构和特征
符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。
标准材质明细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀座 |
A276410 |
A276304 |
A276F304(L) |
A276F316(L) |
|
3 |
阀瓣 |
A276420 |
A276304 |
A276F304(L) |
A27F316(L) |
|
4 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
5 |
摇杆 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
6 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
7 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182 F316(L) |
|
8 |
螺栓 |
A193B7 |
A193B16 |
A193B8(M) |
A193B8(M) |
|
9 |
销钉 |
a276420 |
A182F304 |
A182F316 |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

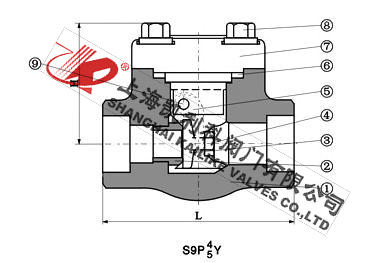

外形结构图
主要外形尺寸800LB～900LB～1500LB
|
NPS |
3/8” |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
|
L |
800LB |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
900LB～1500LB |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
|
W |
800LB |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
|
900LB～1500LB |
79 |
79 |
79 |
97 |
105 |
120 |
140 |
|
重量 |
800LB |
1.1 |
1.0 |
1.9 |
3.9 |
4.5 |
7.3 |
10.0 |
|
900LB～1500LB |
3.1 |
3.0 |
3.6 |
4.3 |
6.1 |
8.8 |
12.6 |

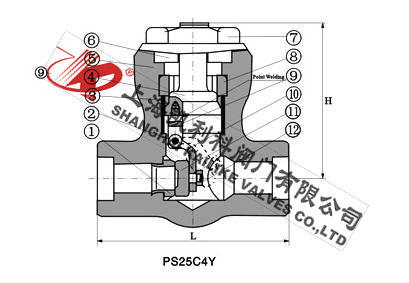

外形结构图
主要外形尺寸～900LB～2500LB
|
NPS |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
|
2500lb |
10.0 |
9.6 |
9.4 |
21.5 |
27.5 |
32.5 |
声明：【H64Y,H44Y锻钢旋启式止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H64Y,H44Y锻钢旋启式止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
