H61Y,H64Y自密封止回阀

您的位置:阀门 - 止回阀 - H61Y,H64Y自密封止回阀 更新时间:2024-03-27 09:03:09
H61Y,H64Y自密封止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H61Y、H64Y自密封止回阀采用压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。内腔压力越高密封性...

    • 产品描述
    • 在线询价
    • 技术咨询

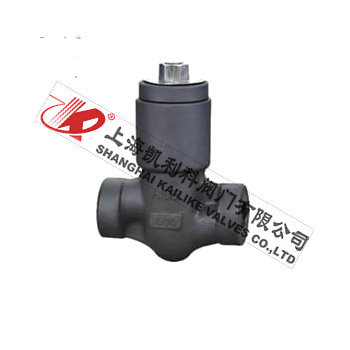

    H61Y,H64Y自密封止回阀H61Y,H64Y自密封止回阀

    H61Y、H64Y自密封止回阀采用压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。内腔压力越高密封性能越好。阀瓣和阀座的密封面采用硬质合金堆焊而成,具有耐高温冲刷,耐磨损等特点,是用于高温高压蒸汽、油品等介质的理想阀门。

    产品名称: 自密封止回阀 产品型号: H61Y、H64Y
    公称通径: DN15~DN50 结构形式: 升降式、旋启式
    公称压力: 1.6MPa~42.0MPa 150LB-2500LB 连接方式: 承插焊、内螺纹、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 介质推动
    阀体材质: 锻钢A105、A182、F22、304、316、316L 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H61Y、H64Y自密封止回阀采用压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。内腔压力越高密封性能越好。阀瓣和阀座的密封面采用硬质合金堆焊而成,具有耐高温冲刷,耐磨损等特点,是用于高温高压蒸汽、油品等介质的理想阀门。

    设计结构和特征

    符合API602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-SP-25
    采用以下结构
    全径或缩径
    结构长度按ANSI B16.5 F16.5
    法兰自紧式阀盖
    明杆支架型
    自定心压板压套式
    整体上密封座
    整体阀体法兰
    对焊接端符合ASME B16.25
    RTJ阀体阀盖连接形式
    螺栓连接、缠绕垫片密封式阀盖,螺式连接,全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。

    标准材质明细表900LB~2500LB(升降式自密封)

    序号 零件名称 CStoASTM AStoASTM SStoASTM
    A105 F22 F304(L) F316(L)
    1 阀体 A105 A182F22 A182F304(L) A182F316(L)
    2 阀瓣 A276 420 A276304 A276304(L) A276316(L)
    3 密封螺母 A105+STL F22+STL A182 F304(L) F316(L)
    4 密封圈 A276 304L A276 304L A182F304(L) A276 316L
    5 固定螺母 A1942H A1944 A1948 A194 8M
    6 提升螺栓 A1942H A1944 A1948 A194 8M
    适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
    适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃
    注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
    CS=碳钢;AS=合金钢;SS=不锈钢;

    外形结构图



    主要外形尺寸900LB~2500LB(升降式自密封)

    NPS 1/2" 3/4" 1" 1/4" 11/2" 2"
    L 900LB~1500LB 140 140 140 178 178 216
    2500LB 186 186 186 232 232 279
    H 117 117 117 152 152 195
    重量 900LB~1500LB 7.5 7.0 6.8 18.5 18.1 20.3
    2500LB 9.0 7.6 8.4 19.5 20.1 21.8

    外形结构图



    主要外形尺寸900LB~2500LB(升降式自密封)

    NPS 1/2 3/4 1 11/4 11/2 2
    (PRJ) L 900Lb-1500Lb 216 229 254 279 305 368
    2500Lb 264 273 308 349 384 451
    H 900Lb-1500Lb 117 117 117 152 152 195
    2500Lb 117 117 117 152 152 195
    重量 900Lb-1500Lb 10.5 11.9 13.9 19.9 26.9 32.5
    2500Lb 12.6 14.9 16.5 24.8 30.0 35.0

    标准材质明细表900LB~2500LB(旋启式自密封)

    序号 零件名称 CSTOASTM ASTOASTM SSTOASTM
    A105 F22 F304(L) F316(L)
    1 阀座 A276410 A276304 A276304(L) A276316(L)
    2 销钉 A276420 A182F304 A182F316
    3 密封圈 A276304L A276316L
    4 密封螺母 A105 A182F304 A182F304(L) A182F316(L)
    5 阀体 A105 A182F22 A182F304(L) A182F316(L)
    6 阀盖 A105 A182F22 A182F304(L) A182F316(L)
    7 提升螺母 A1942H A1944 A1948 A1948M
    8 四开环 A276420 A182F304 A182F316
    9 吊桥 A193B7 A193B16 A193B8 A193B8M
    10 摇杆 A105 A182F22 A182F304(L) A182F316(L)
    11 阀瓣 A276410 F304 A182F304(L) F316(L)
    12 螺母 A1942H A1944 A1948 A1948M
    适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
    适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

    外形结构图

    主要外形尺寸900LB~2500LB(旋启式自密封)

    NPS 1/2” 3/4” 1” 11/4" 11/2" 2"
    L 900LB~1500LB 140 140 140 178 178 216
    2500lb 186 186 186 232 232 279
    H 117 117 117 152 152 195
    重量 900LB~1500LB 8.2 7.8 7.7 19.8 19.2 21.3
    2500lb 10.0 9.6 9.4 21.5


    声明:【H61Y,H64Y自密封止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H61Y,H64Y自密封止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
