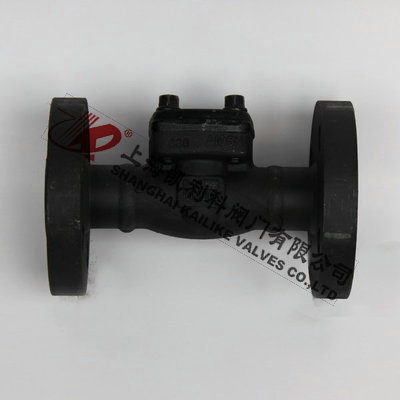

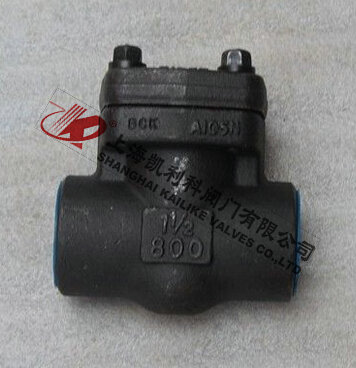

H41Y,H41H锻钢升降止回阀
H41Y、H41H锻钢升降止回阀密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。
|
产品名称： |
锻钢升降止回阀 |
产品型号： |
H41Y、H41H |
|
公称通径： |
DN15～DN50 |
结构形式： |
升降式 |
|
公称压力： |
1.6MPa～42.0MPa 150LB-2500LB |
连接方式： |
承插焊、外螺纹、法兰 |
|
适用温度： |
-29ºC～+550ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
锻钢A105、A182、F22、304、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H41Y、H41H锻钢升降止回阀密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。
阀盖设计形式
一、螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接。
二、焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接。
三、压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
设计结构和特征
符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。
主要零件材质
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
Type F22 |
Type F304(L) |
TypeF316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
铭牌 |
SS |
|
3 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
阀盖 |
A105 |
A182F22 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE SS+PTFE |
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8fMl |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
外形结构图
主要外形尺寸
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L(RF)
L1(BW) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
|
H |
150Lb ～ 300Lb |
61 |
61 |
79 |
95 |
103 |
118 |
|
600Lb |
61 |
79 |
95 |
103 |
118 |
135 |
|
重量 |
150Lb |
RF |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
190 |
2.10 |
5.12 |
5.50 |
1.89 |
|
300Lb |
RF |
2.73 |
3.65 |
4.74 |
8.77 |
9.60 |
13.70 |
|
BW |
1.90 |
2.10 |
3.00 |
5.12 |
6.60 |
7.85 |
|
600Lb |
RF |
3.00 |
4.00 |
5.83 |
9.47 |
10.10 |
15.6 |
|
BW |
2.00 |
3.12 |
4.25 |
7.25 |
8.56 |
13.60 |
外形结构图
主要外形尺寸
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
(PRJ) L |
900Lb-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H |
900Lb-1500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
2500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900Lb-1500Lb |
10.5 |
11.9 |
13.9 |
19.9 |
26.9 |
32.5 |
|
2500Lb |
12.6 |
14.9 |
16.5 |
24.8 |
30.0 |
35.0 |
声明：【H41Y,H41H锻钢升降止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H41Y,H41H锻钢升降止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
