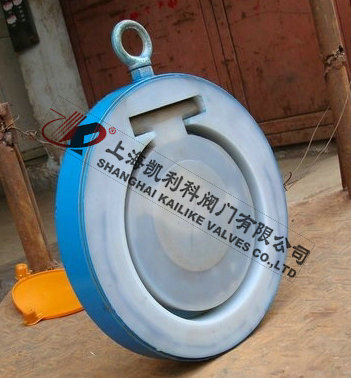

H74F46衬氟对夹止回阀
H74F46衬氟对夹止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。其主要作用是防止介质倒流。
|
产品名称： |
衬氟对夹止回阀 |
产品型号： |
H74F46 |
|
公称通径： |
DN40～DN500 |
结构形式： |
旋启式 |
|
公称压力： |
0.6MPa～1.0MPa～1.6MPa～2.5MPa |
连接方式： |
对夹式 |
|
适用温度： |
-50ºC～+150ºC |
驱动方式： |
介质推动 |
|
连接材质： |
铸铁、铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
王水、硫酸、盐酸、氢氟酸等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H74F46衬氟对夹止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。其主要作用是防止介质倒流。
标准规范
设计制造标准：GB/T 12236
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113、HG20592-97
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零部件的材料
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈钢 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
衬里层/阀盖 |
衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯） |
|
3 |
轴、阀瓣（板） |
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M |
|
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |

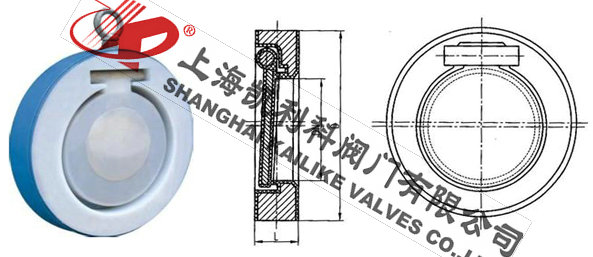

外形结构图
主要外形尺寸
|
公称通径 |
PN0.6(Mpa) |
PN1.0/1.6(Mpa) |
PN2.5 (Mpa) |
|
DN |
L |
D（kg） |
W（kg） |
L |
D |
W（kg） |
L |
D |
W（kg） |
|
40 |
33 |
80 |
1.0 |
33 |
85/73 |
1.2 |
33 |
73 |
1.4 |
|
50 |
43 |
90 |
1.1 |
43 |
100/92 |
1.3 |
43 |
92 |
1.5 |
|
65 |
46 |
110 |
1.3 |
46 |
120/105 |
1.6 |
46 |
105 |
2.0 |
|
80 |
46 |
125 |
2.5 |
46 |
135/127 |
3.0 |
46 |
127 |
3.8 |
|
100 |
52 |
145 |
4.8 |
52 |
155/157 |
5.4 |
52 |
157 |
6.3 |
|
150 |
56 |
200 |
6.5 |
56 |
210/216 |
7.8 |
56 |
216 |
8.8 |
|
200 |
60 |
255 |
8 |
60 |
265/270 |
10 |
60 |
270 |
12 |
|
250 |
68 |
310 |
15 |
68 |
320/324 |
18 |
68 |
324 |
20 |
|
300 |
78 |
362 |
25 |
78 |
368/381 |
30 |
78 |
381 |
32 |
|
350 |
78 |
412 |
36 |
78 |
428/423 |
41 |
78 |
413 |
45 |
|
400 |
102 |
462 |
46 |
102 |
482/470 |
55 |
102 |
470 |
60 |
|
450 |
114 |
518 |
68 |
114 |
532/533 |
78 |
114 |
533 |
85 |
|
500 |
127 |
568 |
81 |
127 |
585/584 |
90 |
127 |
584 |
98 |
声明：【H74F46衬氟对夹止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H74F46衬氟对夹止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
