XH41X鸭嘴型橡胶止回阀

您的位置:阀门 - 止回阀 - XH41X鸭嘴型橡胶止回阀 更新时间:2024-11-01 08:11:02
XH41X鸭嘴型橡胶止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:XH41X鸭嘴型橡胶止回阀阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连...

    • 产品描述
    • 在线询价
    • 技术咨询

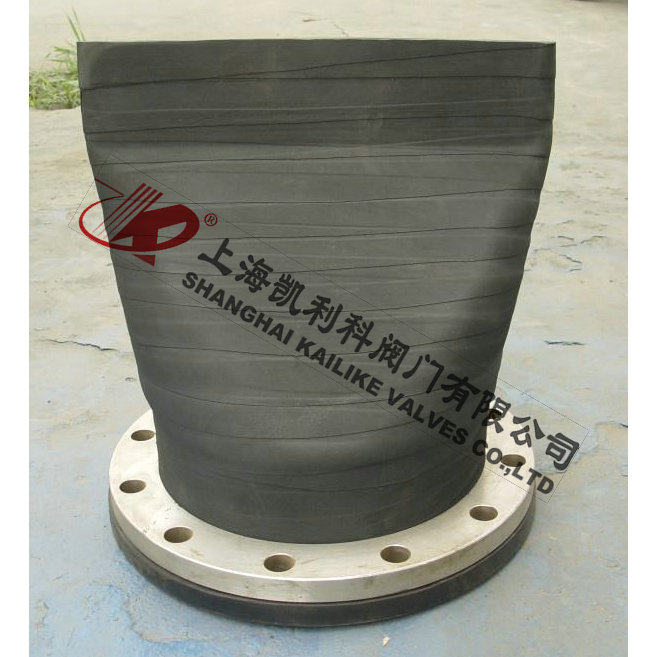

    XH41X鸭嘴型橡胶止回阀XH41X鸭嘴型橡胶止回阀

    XH41X鸭嘴型橡胶止回阀阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰尺寸相对应,法兰与连接法兰之间应视具体情况加防水胶,保证连接紧固后绝对密封,还要注意不能碰坏鸭嘴型橡胶止回阀的法兰唇边。

    产品名称: 鸭嘴型橡胶止回阀 产品型号: XH41X
    公称通径: DN100~DN2000 结构形式: 鸭嘴式
    公称压力: 1.6MPa 连接方式: 法兰、卡箍
    适用温度: 0ºC~+80ºC 驱动方式: 介质推动
    连接材质: 球墨铸铁、铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水、海水、油 生产厂家: 上海凯利科阀门有限公司

    产品说明

    XH41X鸭嘴型橡胶止回阀阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰尺寸相对应,法兰与连接法兰之间应视具体情况加防水胶,保证连接紧固后绝对密封,还要注意不能碰坏鸭嘴型橡胶止回阀的法兰唇边。橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅地通过。 主要应用于污水系统,排放系统,水泵出口,提升泵站及液下曝气系统。

    型号说明

    法兰鸭嘴型橡胶止回阀 XH41X

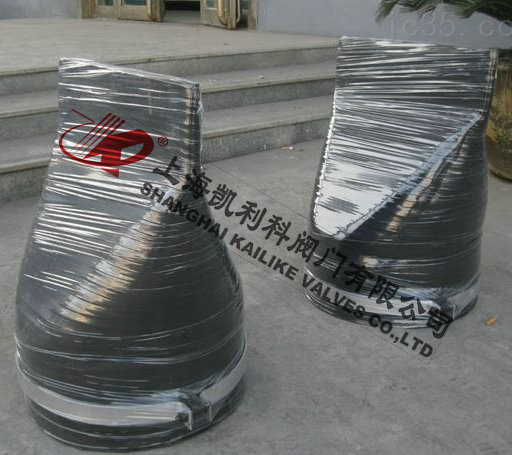

    卡箍鸭嘴型橡胶止回阀 XH81X

    外形结构图



    主要外形尺寸

    公称通径(DN) 管子外径(DW) 长度(L) 高度(H) 套入深度(C)
    Dw Do
    100 108 108 158 100 40
    114 114
    150 159 159 270 200 50
    168 168
    200 219 219 320 255 50
    250 273 273 360 265 75
    300 325 325 450 325 115
    350 377 377 560 425 115
    400 426 426 650 525 135
    450 480 480 750 625 150
    500 530 530 850 725 200
    600 630 630 950 825 200
    700 720 720 1060 925 200
    800 820 820 1200 1080 250
    900 920 920 1260 1250 250
    1000 1020 1020 1450 1400 250
    1200 1220 1220 1620 1550 250
    1400 1420 1428 1720 1725 300
    1600 1620 1628 2010 1950 350
    1800 1820 1828 2280 2320 400
    2000 2020 2030 2600 2650 450


    声明:【XH41X鸭嘴型橡胶止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的XH41X鸭嘴型橡胶止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
