GID电动真空蝶阀

您的位置:阀门 - 蝶阀 - GID电动真空蝶阀 更新时间:2024-03-27 09:03:23
GID电动真空蝶阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:GID电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现...

    • 产品描述
    • 在线询价
    • 技术咨询

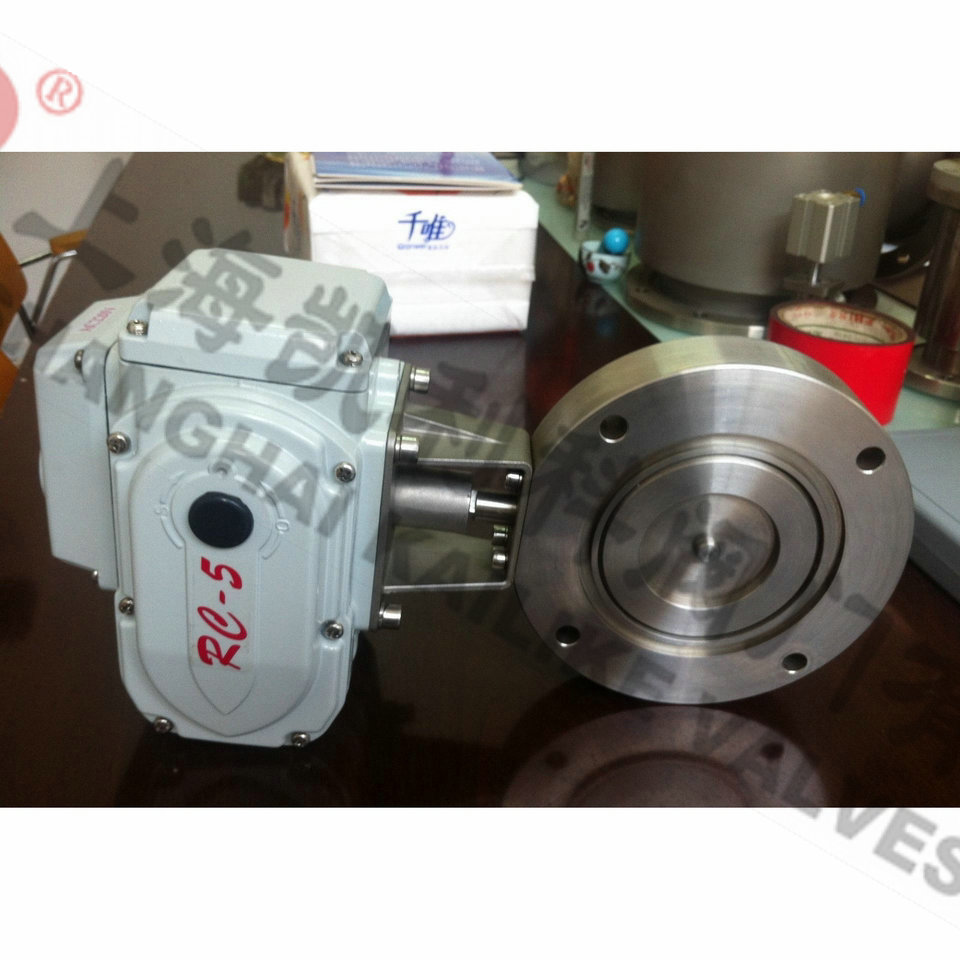

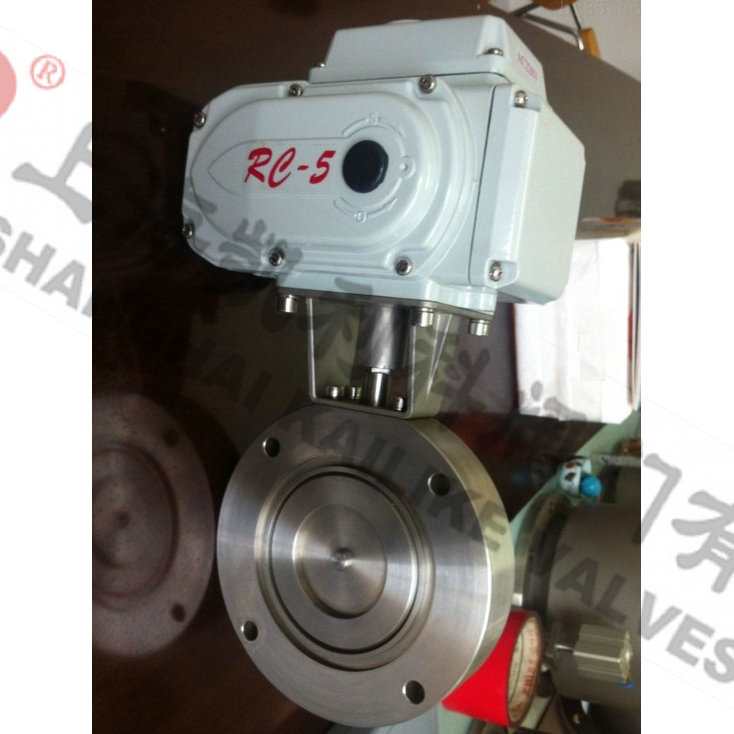

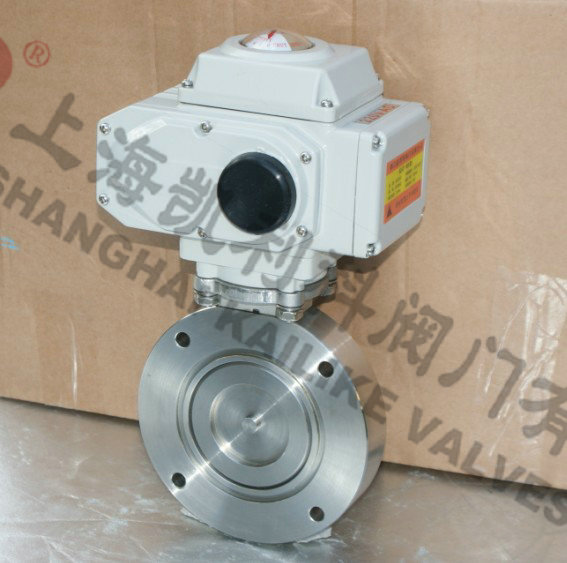

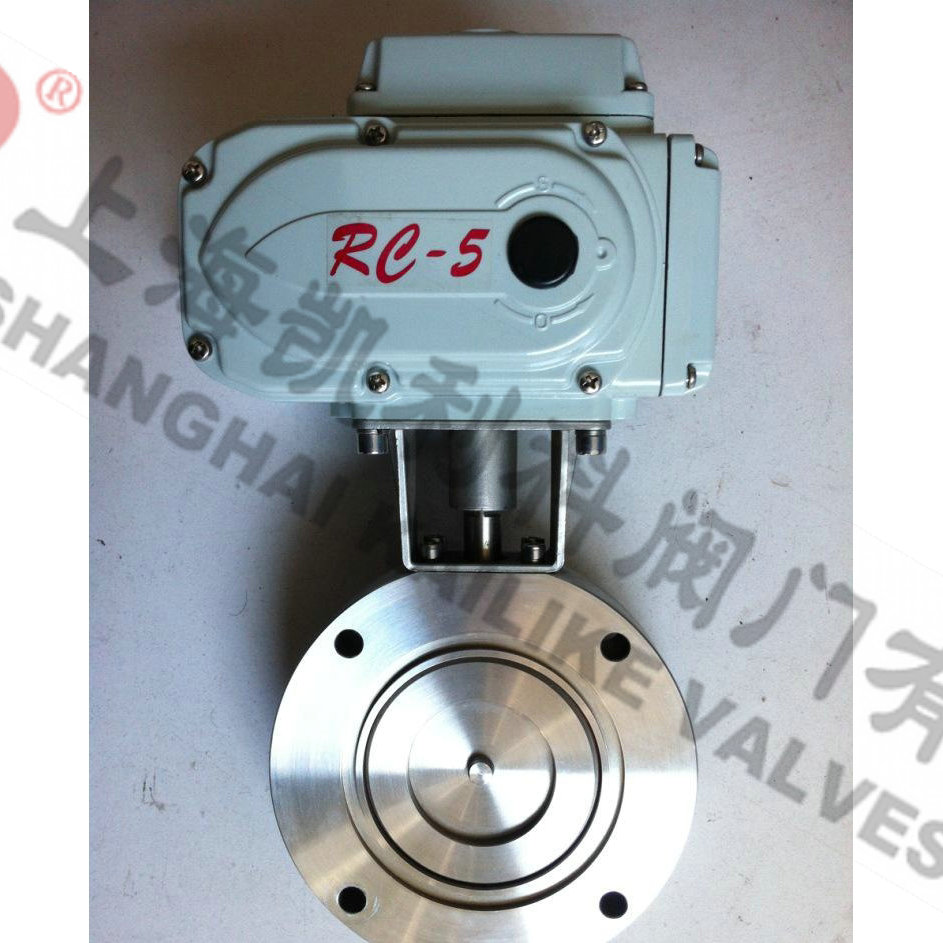

    GID电动真空蝶阀GID电动真空蝶阀

    GID电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。用于接通或切断真空管路中的气流。

    产品名称: 电动真空蝶阀 产品型号: GID
    公称通径: DN40~DN1200 阀座密封: 氟橡胶、丁晴橡胶、金属座
    公称压力: 2x105~1.3×10-5Pa 连接方式: 对夹式
    适用温度: -30ºC~+150ºC 驱动方式: 手动、电动、气动
    阀体材质: 铸钢、不锈钢、316、316L 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 空气 生产厂家: 上海凯利科阀门有限公司

    产品说明

    GID电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。用于接通或切断真空管路中的气流。阀体的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。除了能用在真空状态下,也能用在低压状态下使用。

    技术性能

    适用范围(Pa) 10-5~1.3x10-5Pa
    阀门漏率(Pa.L/S) ≤1.3x10-6
    开闭时间(S) DN≤63 20S;80≤DN≤200 30S; DN≥250 48S
    介质温度(℃) -25~+80(密封材料为丁腈橡胶)
    -30~+150(密封材料为氟橡胶)
    法兰标准 JB919
    安装位置 任意
    控制电路 标准出厂:AC220V/50Hz开关型
    特殊指定:AC380V;DC24V开关型
    4~20mA DC调节型
    信号反馈 标准出厂:带无源触点型
    特殊指定:4~20mA DC调节型

    主要零件材料

    阀体、阀盖、阀杆:碳钢或不锈钢
    密封件:丁腈橡胶、氟橡胶

    外形结构图

    主要外形尺寸

    型号 DN D Do D1 B H B1 L n-φc
    GID-40 40 85 70 44 22 162 90 104 4-φ7
    GID-50 50 110 90 55 22 175 90 104 4-φ7
    GID-65 65 125 105 70 26 198 102 140 4-φ9
    GID-80 80 145 125 85 30 208 102 140 4-φ9
    GID-100 100 170 145 105 30 220 102 140 4-φ12
    GID-150 150 220 195 156 35 272 115 164 8-φ12
    GID-200 200 275 250 208 40 330 205 190 8-φ12
    GID-250 250 330 300 258 45 335 205 190 8-φ14
    GID-300 300 380 350 308 55 426 152 247 8-φ14
    GID-400 400 500 465 410 60 520 180 308 8-φ18
    GID-500 500 600 565 510 80 643 220 378 12-φ18
    GID-600 600 710 670 610 100 760 270 524 12-φ21
    GID-800 800 920 815 815 130 962 320 648 20-φ21
    GID-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19


    声明:【GID电动真空蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的GID电动真空蝶阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
