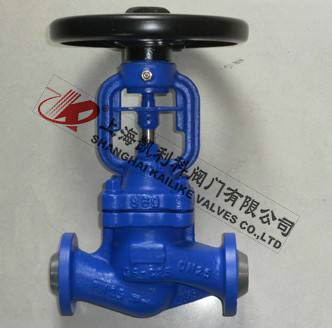

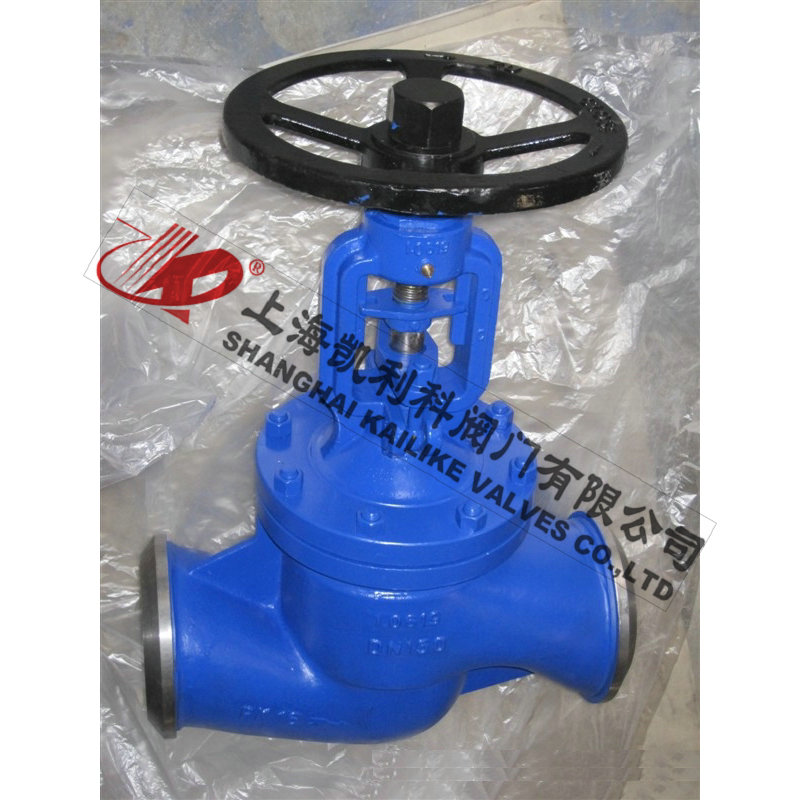

WJ61H焊接波纹管截止阀
WJ61H焊接波纹管截止阀采用双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全，并符合国际密封标准。焊接波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
|
产品名称： |
焊接波纹管截止阀 |
产品型号： |
WJ61H |
|
公称通径： |
DN15～DN350 |
结构形式： |
截止式 |
|
公称压力： |
1.6MPa～4.0MPa |
连接方式： |
法兰、焊接、内螺纹 |
|
适用温度： |
-40ºC～+350ºC |
驱动方式： |
手动、电动 |
|
阀体材质： |
铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、氨气、氯气、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
WJ61H焊接波纹管截止阀采用双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全，并符合国际密封标准。焊接波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
产品特点
1、暗杆波纹管截止阀产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、可满足各种工程需要。
技术规范
|
结构形式 |
BB-BG-OS Y |
|
驱动方式 |
手动 |
|
电动 |
|
设计标准 |
GB12235 |
|
结构长度 |
GB12221 |
|
连接法兰 |
GB9113、JB/T79、HG20596 |
|
试验和检验 |
JB/T 9092、GB/T13927 |
性能规范
|
公称压力 （MPa） |
壳体试验压力 （MPa） |
密封试验压力 (MPa) |
适用温度 (℃) |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
产品用途
|
工业 |
电站 |
|
废气净化厂 |
天然气 |
|
真空装置 |
氨 |
|
热水 |
冷冻系统 |
|
加热设备 |
蒸汽系统 |
主要零部件材质
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
阀瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3 |
轴销 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
5 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
垫片 |
柔性石墨+不锈钢、PTFE |
|
7 |
阀盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
WCB、QT400-18 |
外形结构图
主要外形尺寸PN16
|
型号 |
WJ61H-16 |
|
压力等级 |
PN16 |
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
主要外形尺寸PN25
|
型号 |
WJ61H-25 |
|
压力等级 |
PN25 |
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
主要外形尺寸PN40
|
型号 |
WJ61H-40 |
|
压力等级 |
PN40 |
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14.5 |
21 |
28 |
39 |
50 |
80 |
108 |
176 |
350 |
590 |
790 |
