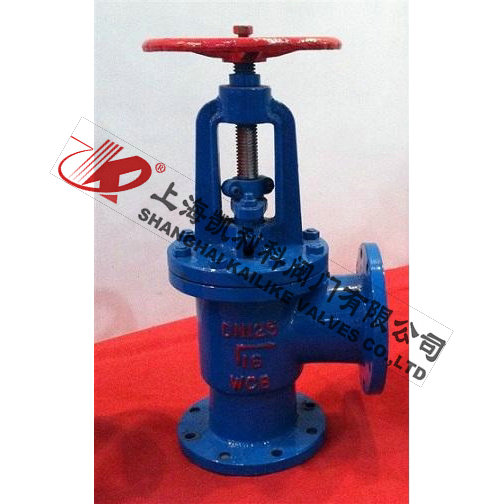

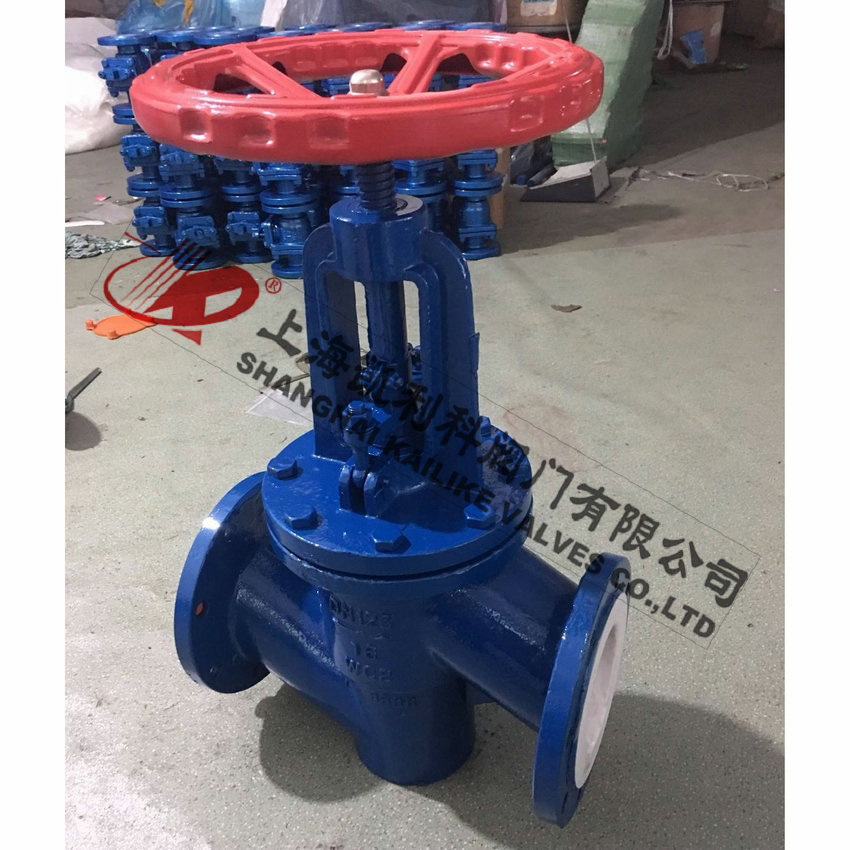

J44F46衬氟直角截止阀
J44F46衬氟直角截止阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用在-50~150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
|
产品名称： |
衬氟直角截止阀 |
产品型号： |
J44F46 |
|
公称通径： |
DN15～DN600 |
结构形式： |
角式 |
|
公称压力： |
1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+180ºC |
驱动方式： |
手动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
腐蚀性液体或气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J44F46衬氟直角截止阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用在-50~150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
执行标准
设计规范：GB/T12233GB/T12235
结构长度：GB/T12221
连接法兰：JB/T78JB/T79
试验与检验：GB/T13927
产品标识：GB/T12220
供货规范：JB/T7928
产品优点
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
性能规范
|
衬里、阀座 |
适用温度（℃） |
适用介质 |
|
PTFE（F4） |
≤180 |
除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质 |
|
PCTFE（F3） |
≤120 |
|
FEP（F46） |
≤150 |
|
PFA（可熔性F4） |
≤180 |
|
PVDF（F2） |
≤100 |
|
RPTFE（RF4） |
≤180 |
主要零件
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球体/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|
4 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|
8 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手柄 |
WCB |
WCB |
WCB |
外形结构图
主要外形尺寸
|
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
375 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
PN1.6MPa |
|
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
8-φ23 |
|
PN2.5MPa |
|
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
|
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
声明：【J44F46衬氟直角截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J44F46衬氟直角截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
