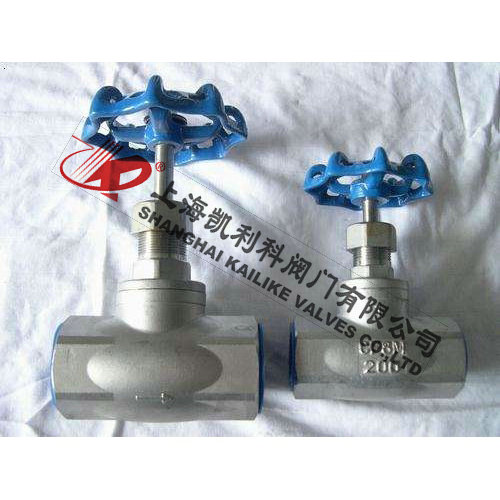

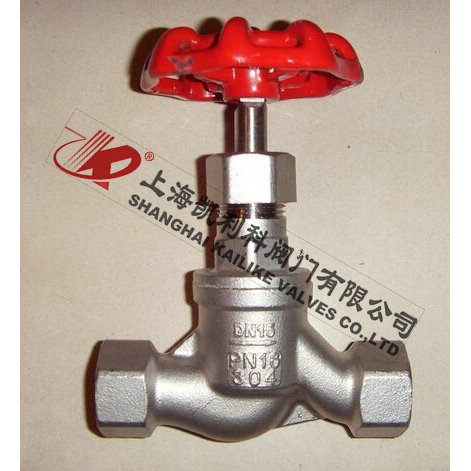

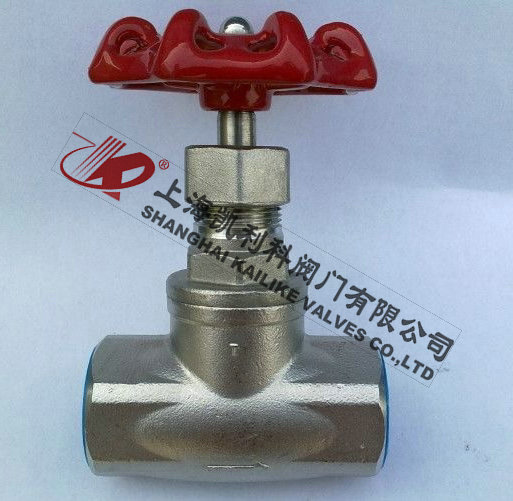

J11H不锈钢丝扣截止阀
J11H不锈钢丝扣截止阀只适用于全开和全关，不允许作调节和节流。适用介质：空气、水、污水、蒸气、煤气、油品、带腐蚀性介质等。广泛用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等。
|
产品名称： |
不锈钢丝扣截止阀 |
产品型号： |
J11H |
|
公称通径： |
DN15～DN50 |
结构形式： |
截止式 |
|
公称压力： |
1.6MPa～6.4MPa |
连接方式： |
丝口 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
手轮 |
|
阀体材质： |
WCB、铸钢、碳钢、不锈钢304/316/316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J11H不锈钢丝扣截止阀只适用于全开和全关，不允许作调节和节流。适用介质：空气、水、污水、蒸气、煤气、油品、带腐蚀性介质等。广泛用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等。
产品特点
1、螺纹类型：BSPT NPT DIN259/2999或ZG、G
2、精密铸造阀体、阀盖、材质CF8M
3、适应于液体、油、气体等
主要零件材料
|
序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8/CF8M |
|
2 |
阀瓣 |
不锈钢SS304/316 |
|
3 |
阀杆 |
不锈钢SS316 |
|
4 |
阀盖 |
不锈钢CF8/CF8MM |
|
5 |
密封垫 |
聚四氟乙烯PTFE |
|
6 |
平垫 |
不锈钢SS304/316 |
|
7 |
填料 |
聚四氟乙烯PTFE |
|
8 |
压环 |
不锈钢SS304/316 |
|
9 |
压盖 |
不锈钢CF8/CF8M |
|
10 |
手轮 |
ALUMINUMALLOY |
|
11 |
铬牌 |
ALUMINUMALLOY |
|
12 |
螺母 |
不锈钢304 |
外形结构图
主要外形尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
|
A |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
D |
70 |
70 |
70 |
70 |
80 |
90 |
90 |
100 |
|
L |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140 |
|
H |
85 |
85 |
85 |
95 |
105 |
125 |
135 |
155 |
|
WT(g) |
340 |
340 |
350 |
550 |
870 |
1360 |
1860 |
2670 |
声明：【J11H不锈钢丝扣截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J11H不锈钢丝扣截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
