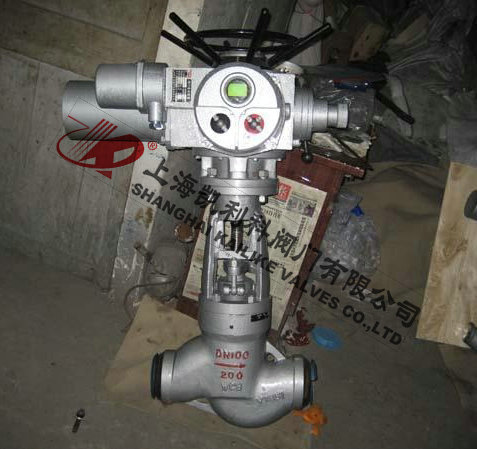

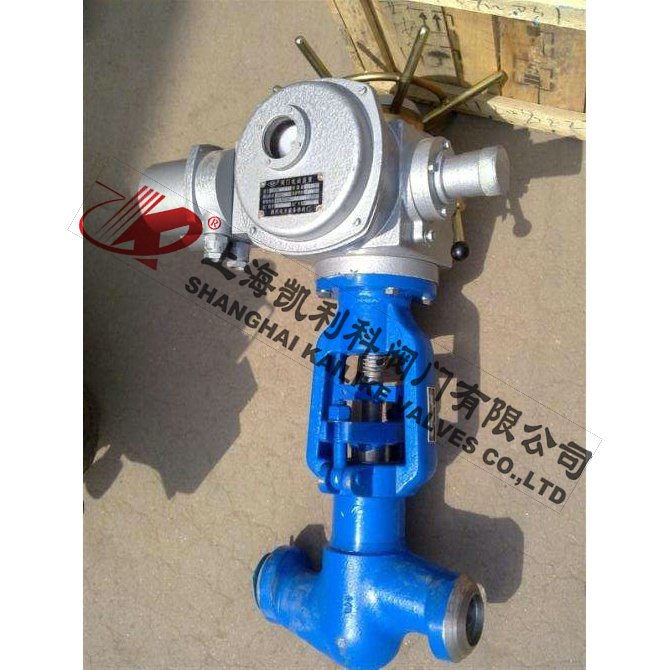

J961Y电动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
| 产品名称： | 电动高压截止阀 | 产品型号： | J961Y |
| 公称通径： | DN15～DN300 | 结构形式： | 截止式 |
| 公称压力： | 1.6MPa～32.0MPa | 连接方式： | 焊接、法兰 |
| 适用温度： | -29ºC～+570ºC | 驱动方式： | 手轮、伞齿轮、电动 |
| 阀体材质： | WCB、碳钢、铬钼钒钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体 | 生产厂家： | 上海凯利科阀门有限公司 |
| 设计与制造 | 结构长度 | 压力 – 温度等级 | 试验标准 |
|
E101 JB/T3595 DL/T531 |
E101 JB2766 GB/T15188.1 |
E101 JB/T3595 |
E101 JB/T9092 |
| 零件材料 | 材料牌号 | ||
| 阀 体 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀 盖 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
| 阀 杆 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
| 阀 座 | 25 + STL | 304 | 304 |
| 密封环 （ 垫 片 ） | 增强柔性石墨 / 软钢 | ||
| 填 料 | 增强柔性石墨 | ||
| 阀 杆 螺 母 | ZCuAl10Fe3 / D2 | ||
| 型号 | 公称压力 | 试验压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | |
| 强度试验 | 密封试验/上密封试验 | |||||
|
Z961(960、962) Y-250 |
25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
|
Z961(960、962) Y-320 |
32 | 48.0 | 36.0 | - | ≤425 | |
|
Z961(960、962) Y-P54 100 |
- | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
|
Z961(960、962) Y-P54 170 |
- | 48.0 | 36.0 | P5417 | ≤540 | |
| 零件名称 | 材料牌号 | ||
| 阀体 | WCB | WC6 | WC9 |
| 阀板 | WCB | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1MoVA | |
| 阀杆 | 2Cr13 | 20Cr1MoVA | |
| 阀座 | 25 | 12Cr1MoVA | |
| 密封环 | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） |
| 填料 | 增强柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 阀杆螺母 | ZQAL9-4 | ||
| 四开环 | 1Cr13 | 20Cr1MoVA | |
| 阀杆螺母 | ZQAL9-4 | ||
| 工作温度 | V型≤540℃≤570℃；其余型≤540℃≤570℃ | ||
| 阀体材料 | V型铭钼钒钢ZG20CrMoV或ZG15CrMoV | ||
| 适用介质 | 水、蒸汽 | ||
| 公称通径 | J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V | |||||
| 主要外形尺寸和I连接尺寸（mm) | ||||||
| L | D1 | D2 | D3 | α | H | |
| 15 | 150 | 17 | 36 | / | 37.5° | 518 |
| 20 | 170 | 22 | 42 | / | 37.5° | 518 |
| 25 | 170 | 26 | 42 | / | 37.5° | 518 |
| 32 | 180 | 31 | 44 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50 | 350 | 50 | 82 | / | 32° | 748 |
| 65 | 330 | 69 | 100 | 110 | 32° | 829 |
| 80 | 470 | 84 | 108 | 130 | 32° | 898 |
| 100 | 560 | 107 | 144 | 165 | 32° | 913 |
| J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V | ||||||
| 15 | 150 | 17 | 40 | / | 37.5° | 518 |
| 20 | 170 | 22 | 46 | / | 37.5° | 518 |
| 25 | 170 | 26 | 46 | / | 37.5° | 518 |
| 32 | 180 | 31 | 49 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50 | 350 | 50 | 90 | / | 32° | 748 |
| 65 | 330 | 69 | 104 | 115 | 32° | 829 |
| 80 | 470 | 84 | 110 | 140 | 32° | 898 |
| 100 | 560 | 107 | 148 | 170 | 32° | 913 |
声明：【J961Y电动高压截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J961Y电动高压截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
