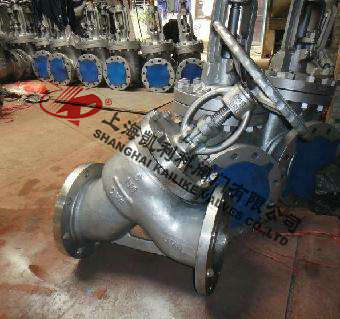

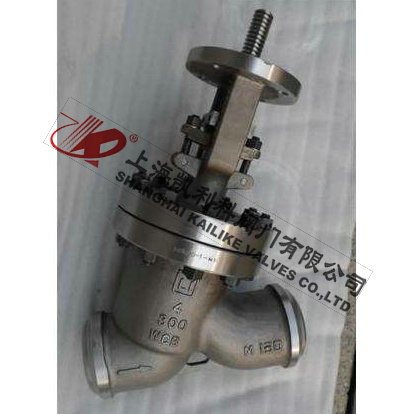

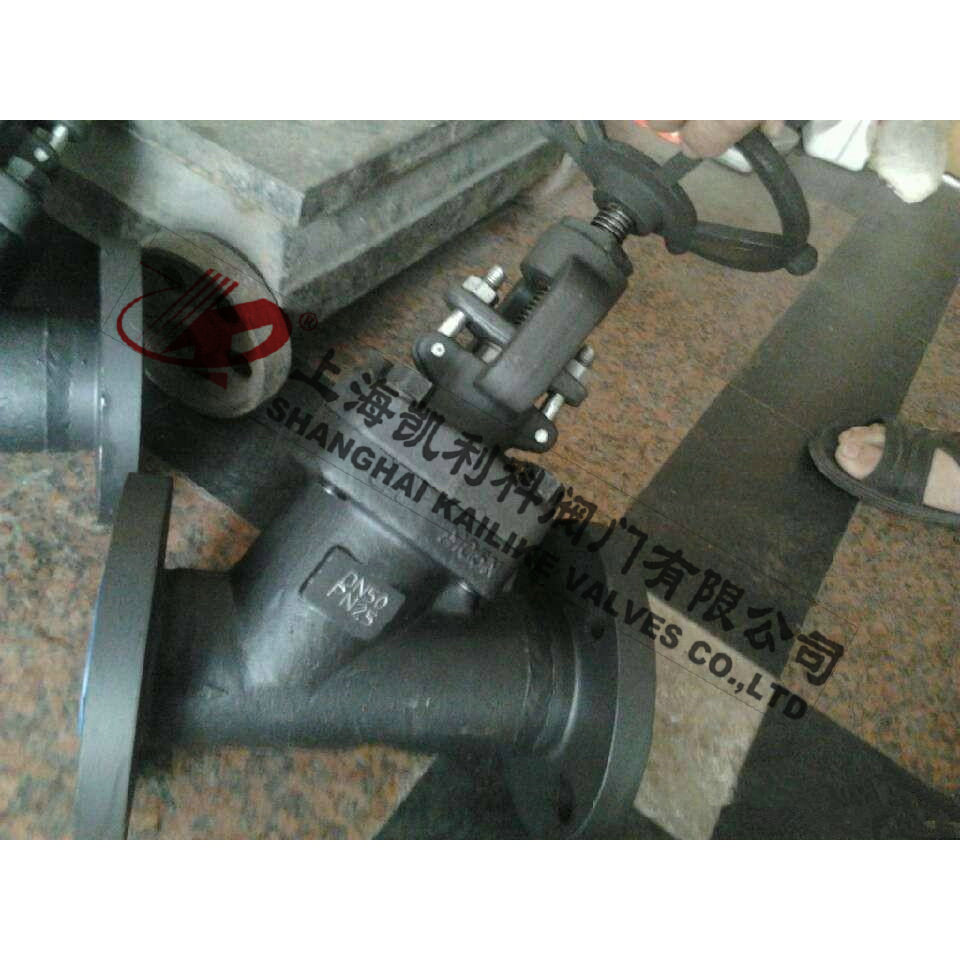

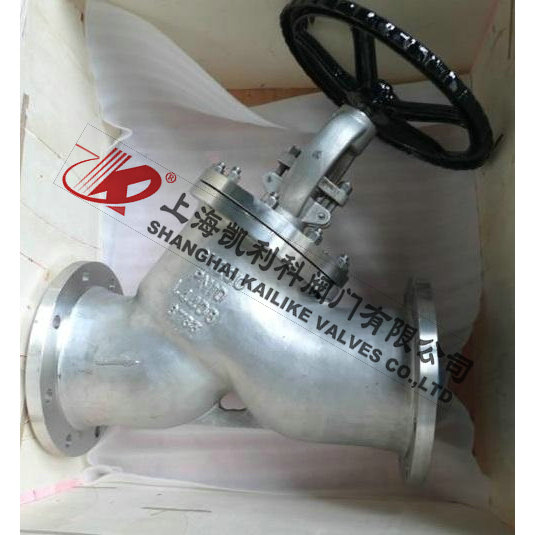

J45H直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。主要用来按通或截断管路中的介质，一般不用于调节流量，适用的压力、温度范围很大。结构较简单，制造与维修都很方便，密封面不易磨损、擦伤，密封性较好，寿命较长，启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水，煤气，电力，冶金，石油，化工，轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭。
| 产品名称： | 直流式截止阀 | 产品型号： | J45H |
| 公称通径： | DN15～DN300 | 结构形式： | 截止式 |
| 公称压力： | 1.6MPa～4.0MPa | 连接方式： | 焊接、法兰 |
| 适用温度： | -29ºC～+425ºC | 驱动方式： | 手轮、伞齿轮、电动 |
| 阀体材质： | 铸钢、WCB、碳钢、锻钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体 | 生产厂家： | 上海凯利科阀门有限公司 |
| 型号 | 公称压力MPa | 1.6 | |
|
J45Y-16C J45H-16C |
试验压力MPa | 壳体 | 2.4 |
| 密封 | 1.6 | ||
| 工作温度 | -30～180℃ | ||
| 使用介质 | 水 | ||
| 型号 | 阀杆、阀盖 | 灰铸铁 | 灰铸铜 |
|
J45Y-16C J45H-16C |
阀杆、阀瓣 | 碳钢 | |
| 阀杆螺母 | 铜 | ||
| 填料 | 石墨石棉盘根 | ||
|
口径 DN(mm) |
尺 寸(mm) | ||||
| L | D | H | H1 | D0 | |
| 20 | 150 | 105 | 195 | 215 | 90 |
| 25 | 160 | 115 | 265 | 290 | 100 |
| 32 | 180 | 135 | 290 | 320 | 120 |
| 40 | 200 | 145 | 315 | 355 | 140 |
| 50 | 230 | 160 | 325 | 365 | 160 |
| 65 | 290 | 180 | 350 | 385 | 180 |
| 80 | 310 | 195 | 445 | 510 | 220 |
| 100 | 350 | 215 | 460 | 540 | 240 |
| 125 | 400 | 245 | 530 | 615 | 280 |
| 150 | 480 | 280 | 600 | 685 | 320 |
| 200 | 600 | 335 | - | - | - |
声明：【J45H直流式截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J45H直流式截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
