D943H电动金属硬密封法兰蝶阀

您的位置:阀门 - 蝶阀 - D943H电动金属硬密封法兰蝶阀 更新时间:2024-03-27 09:03:37
D943H电动金属硬密封法兰蝶阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:D943H电动金属硬密封法兰蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化...

    • 产品描述
    • 在线询价
    • 技术咨询

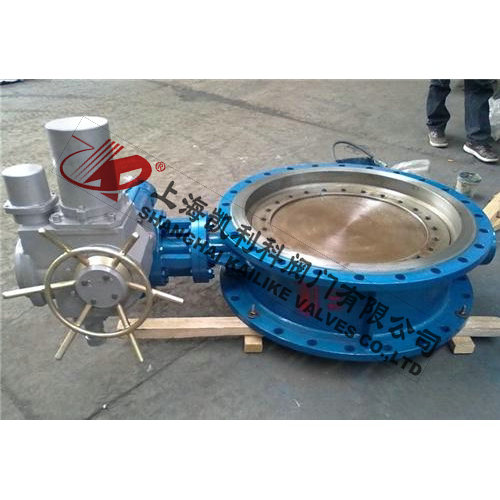

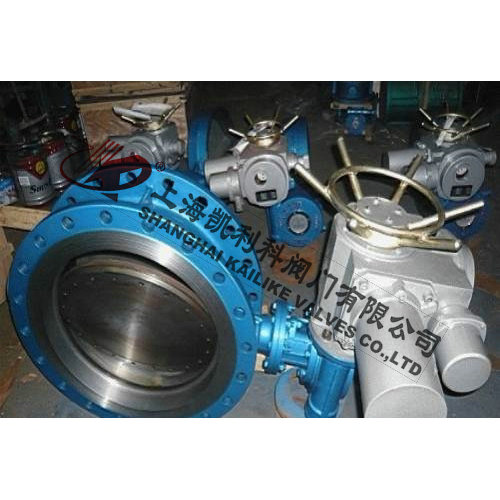

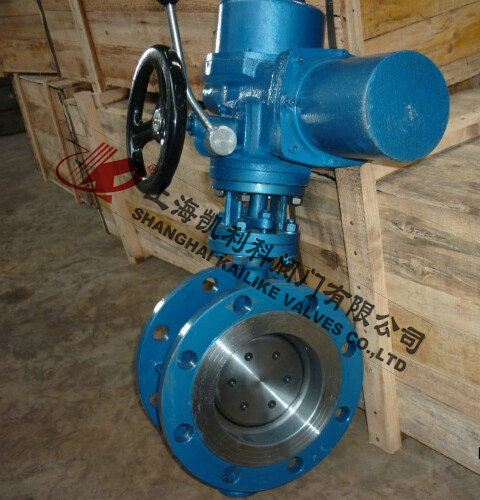

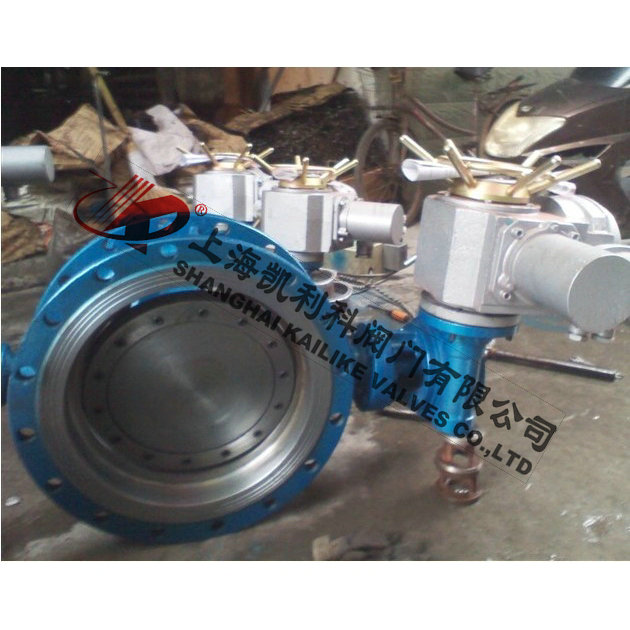

    D943H电动金属硬密封法兰蝶阀D943H电动金属硬密封法兰蝶阀

    D943H电动金属硬密封法兰蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

    产品名称: 电动金属硬密封法兰蝶阀 产品型号: D943H
    公称通径: DN50~DN1000 阀座密封: 堆焊合金、司太立合金
    公称压力: 1.0Mpa~4.0MPa 连接方式: 法兰式
    适用温度: -20ºC~+550ºC 驱动方式: 手动、蜗轮、电动、气动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、气体、粉体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    D943H电动金属硬密封法兰蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

    产品特点

    1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
    2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
    3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
    4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
    5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
    6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

    执行机构

    1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
    2.工作环境:
    3.环境温度:-20—+60℃(特殊订货-60—+80℃)
    4.相对温度:≤90%(25℃时)
    5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
    6 防护等级:户外型和防爆型为IP55(可订制IP67)。
    7. 工作制:为短时10分钟(可订制30分钟)。

    技术参数

    公称通经DN(mm) 50~2000
    公称压力PN(MPa) 0.6 1.0 1.6 2.5
    密封试验(MPa) 0.66 1.1 1.76 2.75
    强度试验(MPa) 0.9 1.5 2.4 3.75
    适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
    适用介质 水、空气、天然气、油品及弱腐蚀性流体
    泄漏率 符合GB/T13927-92标准
    驱动方式 蜗轮传动、电动、气动、液动

    主要零部件材料

    零件名称 材料
    阀体 WCB、合金钢、不锈钢、QT450-10
    蝶板 WCB、合金钢、不锈钢、QT450-10
    阀轴 2Cr13不锈钢、合金钢
    密封圈 不锈钢圈
    填料 柔性石墨
    执行标准
    制造标准 JB/T 8527-97
    法兰标准 GB9113-2000
    结构长度标准 GB12221-89
    检验标准 GB/T 13927-92

    偏心原理及密封形式

    1、偏离管道中心
    2、偏离密封面中心
    3、倾斜的锥形
    当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

    外形结构图

    主要外形尺寸

    公称通经(DN)/P> 主要尺寸 法兰尺寸和螺栓规格
    1.0MPa 1.6MPa 2.5MPa
    L H1 H D D1 z-Фd D D1 z-Фd D D1 z-Фd
    50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
    1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
    1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
    1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
    2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70


    声明:【D943H电动金属硬密封法兰蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的D943H电动金属硬密封法兰蝶阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
