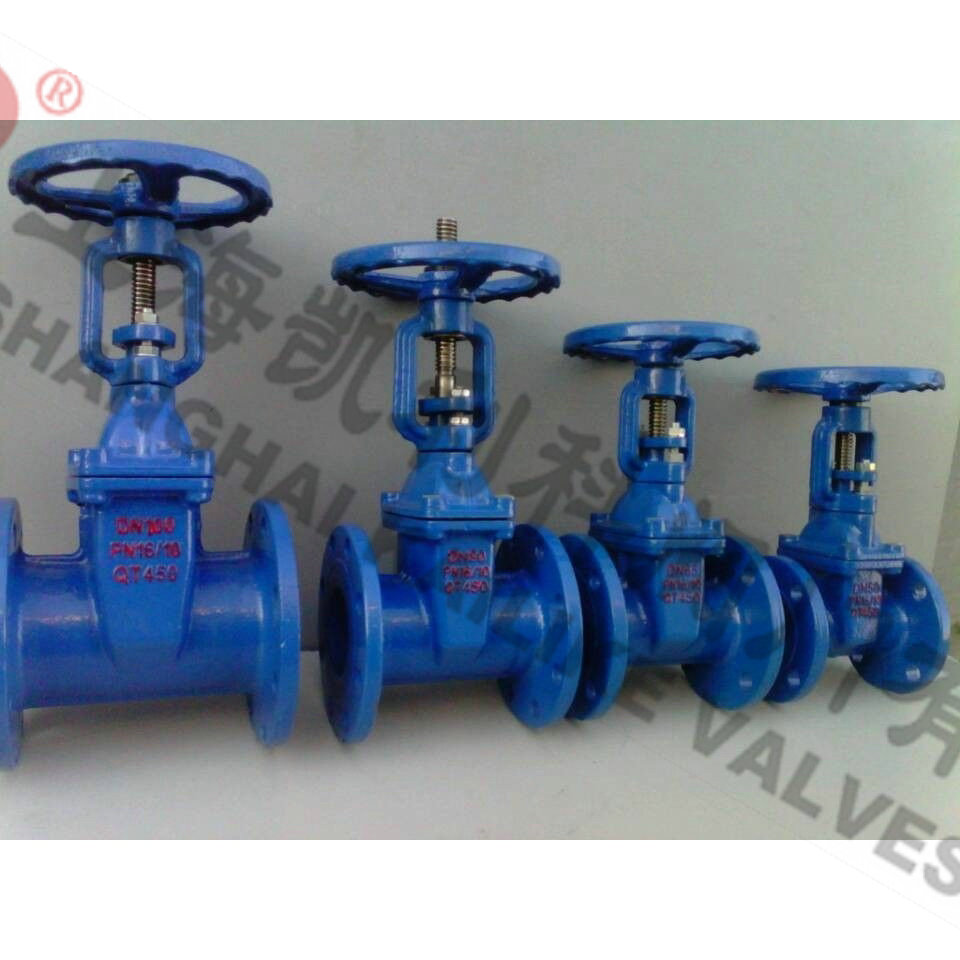

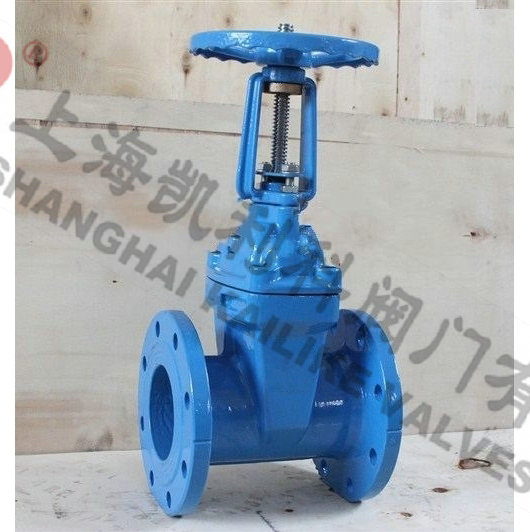

Z41X明杆弹性座封闸阀
Z41X明杆弹性座封闸阀除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠.故常应用于消防及工业系统,一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
|
产品名称： |
明杆弹性座封闸阀 |
产品型号： |
Z41X |
|
公称通径： |
DN50～DN600 |
结构形式： |
闸板式 |
|
公称压力： |
1.0Mpa～2.5Mpa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
球铁、铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Z41X明杆弹性座封闸阀除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠.故常应用于消防及工业系统,一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
压力试验
公称压力
PN (MPa) |
强度试验 |
水密封/上密封试验 |
气密封试验 |
|
1.5 PN (MPa) |
1.1 PN (MPa) |
0.5-0.7 (MPa) |
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
2.5 |
3.8 |
2.8 |
主要零部件材料明细表
|
序 号 |
零件名称 |
材 质 |
|
1 |
手轮 |
可锻铸铁 |
|
2 |
阀杆螺母 |
铜合金 |
|
3 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
4 |
压盖 |
球墨铸铁、铸钢 |
|
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
中法兰垫片 |
丁腈橡胶、三元乙丙 |
|
8 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
9 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
技术参数
|
公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：50～400mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 API598 |
外形结构图
主要连接外型尺寸:(单位:mm)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin(全关) |
313 |
332 |
375 |
425 |
498 |
562 |
680 |
838 |
950 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax(全开) |
355 |
375 |
415 |
475 |
540 |
605 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
声明：【Z41X明杆弹性座封闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z41X明杆弹性座封闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
