Z45X直埋式弹性座封闸阀

您的位置:阀门 - 闸阀 - Z45X直埋式弹性座封闸阀 更新时间:2024-03-27 09:03:02
Z45X直埋式弹性座封闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z45X直埋式弹性座封闸阀是我们公司从欧洲引进技术生产的又一款新产品,阀组可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂...

    • 产品描述
    • 在线询价
    • 技术咨询
    Z45X直埋式弹性座封闸阀Z45X直埋式弹性座封闸阀

    Z45X直埋式弹性座封闸阀是我们公司从欧洲引进技术生产的又一款新产品,阀组可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故,阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

    产品名称: 直埋式弹性座封闸阀 产品型号: Z45X
    公称通径: DN50~DN600 结构形式: 闸板式
    公称压力: 1.0Mpa~1.6Mpa 连接方式: 法兰
    适用温度: -20ºC~+150ºC 驱动方式: 手动、伞齿轮
    阀体材质: 球铁、铸铁、铸钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z45X直埋式弹性座封闸阀是我们公司从欧洲引进技术生产的又一款新产品,阀组可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故,阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置。可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。

    技术参数

    型号 直埋Z45X-10 直埋Z45X-16
    公称压力 1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2)
    公称通径 40~400mm 40~400mm
    井管长度 0.3~2m 0.3~2m
    井管伸缩调整量 0.2~1m 0.2~1m
    密封实验压力 1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2)
    强度实验压力 1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2)
    适用温度 -40~90℃ -40~90℃
    适用介质 水、油、天然气及其他非腐蚀性流体 水、油、天然气及其他非腐蚀性流体
    驱动方式 手动 手动
    亦可根据客户要求,提供具有特殊技术参数的产品

    主要材料表

    阀体 灰铸铁、球墨铸铁
    闸板 灰铸铁、球墨铸铁、NBR、NR、EPDM
    阀盖 灰铸铁、球墨铸铁
    阀杆、伸缩杆 不锈钢
    密封套 黄铜
    阀杆螺母 黄铜
    密封圈 NBR
    井管伸缩部分 钢管加两层防腐处理
    井室井盖 灰铸铁、球墨铸铁

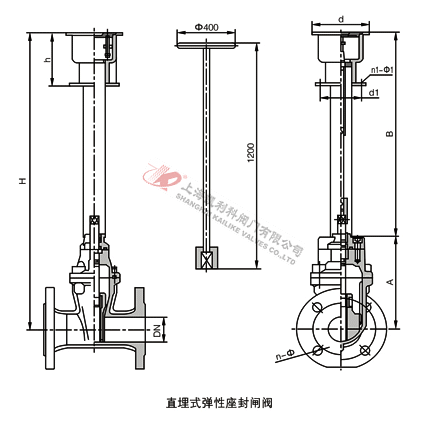

    外形结构图

    主要外形尺寸

    DN H A B d d1 n-Φd W(kg)
    40 200 166 300≤B <3000 147 117 3Φ12 20
    50 200 188 300≤B <3000 147 117 3Φ12 20
    65 200 213 300≤B <3000 147 117 3Φ12 24
    80 200 255 300≤B <3000 147 117 3Φ12 26
    100 200 275 300≤B <3000 147 117 3Φ12 35
    125 200 320 300≤B <3000 147 117 3Φ12 37
    150 200 368 300≤B <3000 147 117 3Φ12 55
    200 280 455 300≤B <3000 180 150 3Φ12 96
    250 280 536 300≤B <3000 180 150 3Φ12 139
    300 280 633 300≤B <3000 180 150 3Φ12 152


    声明:【Z45X直埋式弹性座封闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z45X直埋式弹性座封闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
