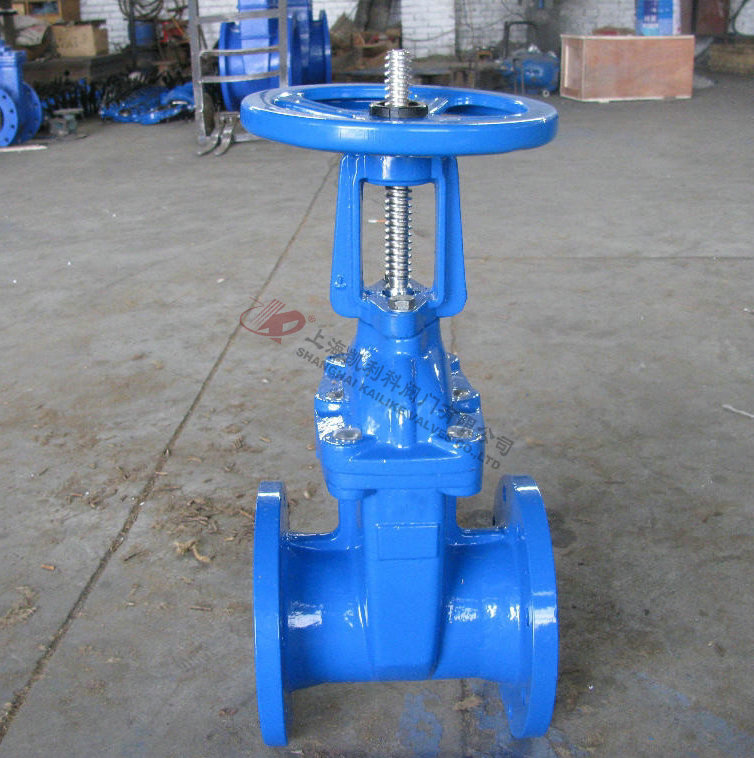

RRHX,Z41X明杆法兰闸阀
RRHX/Z41X明杆法兰闸阀除具有弹性闸阀的优点外并可以较直观显示阀门开度开闭迅速可靠.故常应用于消防及工业系统一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
|
产品名称： |
明杆法兰闸阀 |
产品型号： |
RRHX/Z41X |
|
公称通径： |
DN50～DN600 |
结构形式： |
闸板式 |
|
公称压力： |
1.0Mpa～2.5Mpa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
球铁、铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
RRHX/Z41X明杆法兰闸阀除具有弹性闸阀的优点外,并可以较直观显示阀门开度,开闭迅速可靠.故常应用于消防及工业系统,一般安装于距地面较高位置.广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
压力试验
公称压力
PN (MPa) |
强度试验 |
水密封/上密封试验 |
气密封试验 |
|
1.5 PN (MPa) |
1.1 PN (MPa) |
0.5-0.7 (MPa) |
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
2.5 |
3.8 |
2.8 |
主要零部件材料明细表
|
序 号 |
零件名称 |
材 质 |
|
1 |
手轮 |
可锻铸铁 |
|
2 |
阀杆螺母 |
铜合金 |
|
3 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
4 |
压盖 |
球墨铸铁、铸钢 |
|
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
中法兰垫片 |
丁腈橡胶、三元乙丙 |
|
8 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
9 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
技术参数
|
公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：50～400mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 API598 |
外形结构图
主要连接外型尺寸:(单位:mm)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin(全关) |
313 |
332 |
375 |
425 |
498 |
562 |
680 |
838 |
950 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax(全开) |
355 |
375 |
415 |
475 |
540 |
605 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
声明：【RRHX,Z41X明杆法兰闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的RRHX,Z41X明杆法兰闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
