PZI矿用配水闸阀
PZI矿用配水闸阀是在PZ型的基础上进行的改进设计，该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。
|
产品名称： |
矿用配水闸阀 |
产品型号： |
PZI |
|
公称通径： |
DN400～DN1200 |
结构形式： |
闸板式 |
|
公称压力： |
1.6Mpa～2.5Mpa |
连接方式： |
法兰、焊接 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、电动 |
|
阀体材质： |
铸铁、WCB、铸钢、碳钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
PZI矿用配水闸阀是在PZ型的基础上进行的改进设计，该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。
技术参数：
|
型 号 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
|
公称直径（毫米） |
400 |
500 |
600 |
800 |
1000 |
|
介 质 |
水 |
|
介质温度 |
常 温 |
|
操作行程（毫米） |
216 |
216 |
290 |
290 |
314 |
|
压力（公斤力/厘米2） |
工作压力 |
1 |
|
试验压力 |
2.5 |
|
操纵方式 |
手动操作 |
|
制造工艺 |
铸造/焊接 |
|
重量（公斤） |
带法兰短管 |
370 |
450 |
637 |
851 |
1431 |
|
不带法兰短管 |
289 |
345 |
494 |
656 |
1122 |
|
备注 |
PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式 |

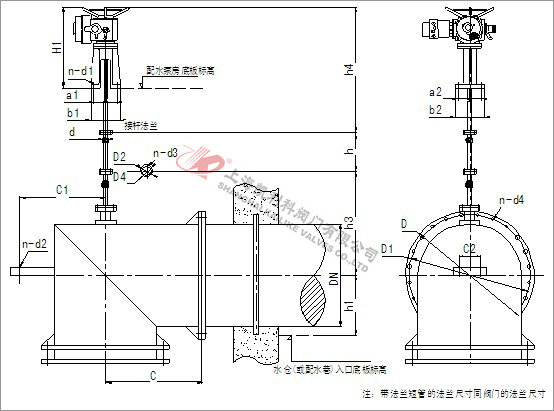

外形结构图
外形连接尺寸
|
通径/DN |
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×d1 |
n×d2 |
u×d3 |
|
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
419 |
219 |
617 |
2025 |
|
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
419 |
219 |
617 |
2430 |
|
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
419 |
219 |
622 |
2830 |
φ1200型技术参数
|
型号 |
操纵台 |
闸阀 |
短管 |
操作
行程 |
质量(Kg) |
|
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
带短管 |
无短管 |
|
PZ2-1200 |
500 |
400 |
250 |
22 |
700 |
900 |
1296 |
780 |
652 |
40 |
120 |
23 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1446 |
1221 |
采用说明
1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：(单位：毫米)
|
H |
5000 |
4500 |
4000 |
3500 |
|
h |
PZI |
400 |
3765 |
3265 |
2765 |
2265 |
|
500 |
|
PZI |
600 |
3497 |
2997 |
2497 |
1997 |
|
800 |
|
PZI |
1000 |
3100 |
2600 |
2100 |
1600 |
|
PZ1 |
1200 |
3040 |
2540 |
2040 |
1540 |
各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按H=5000时供货，连接杆的一端的法兰根据实际需要的h值在现场焊接.
