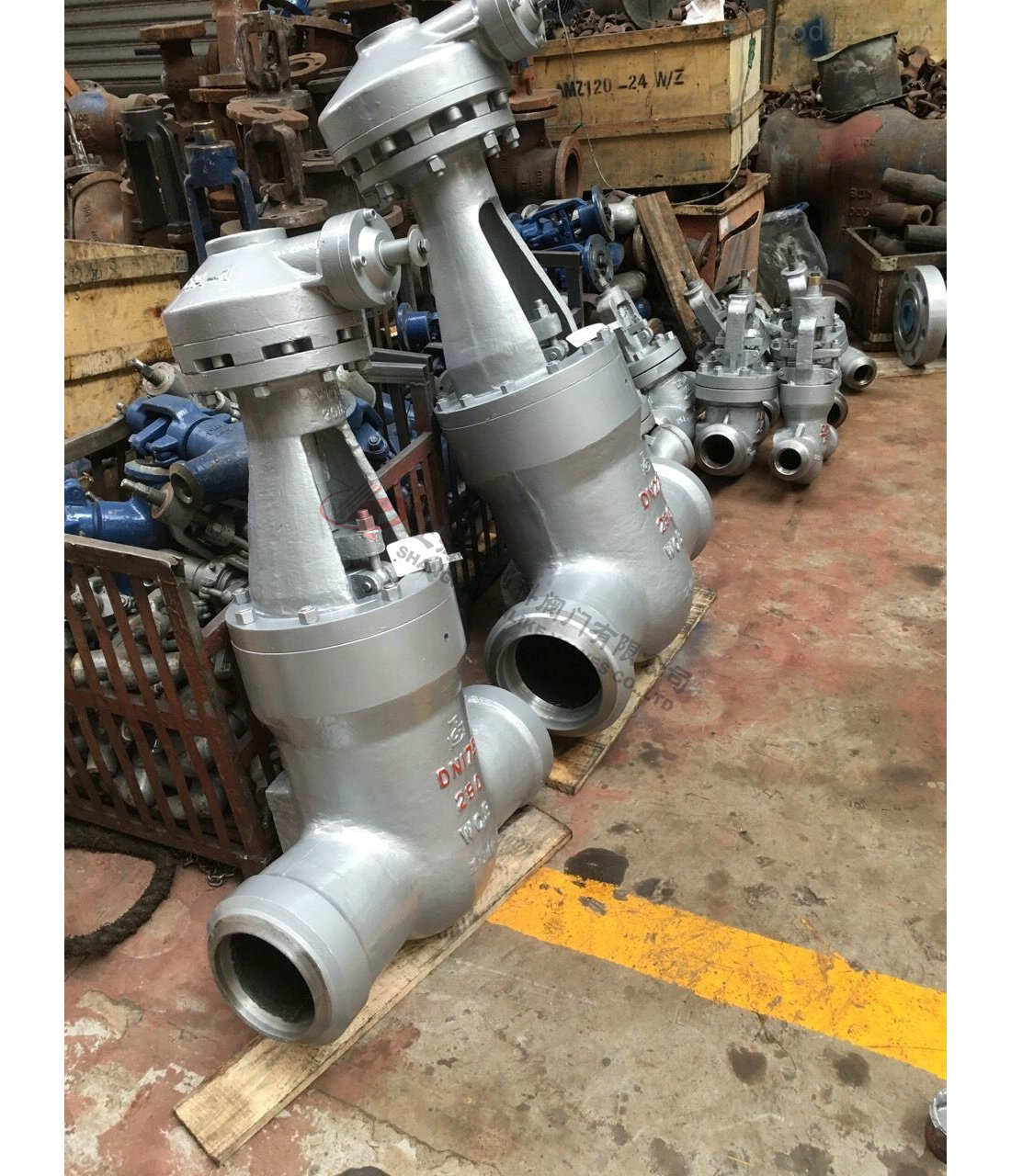

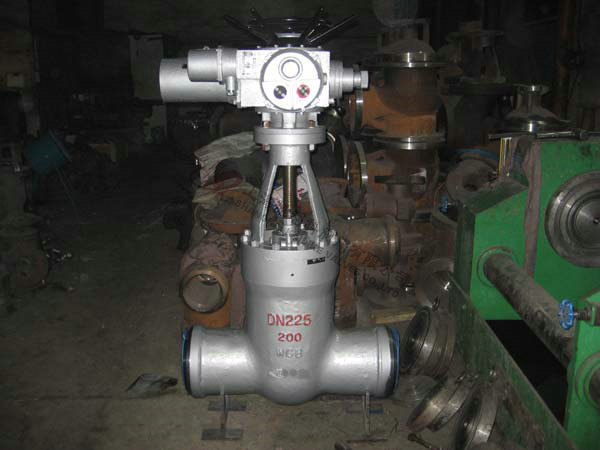

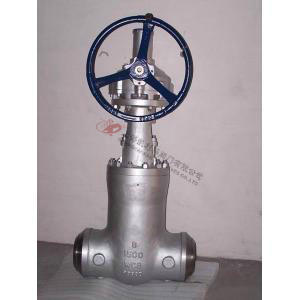

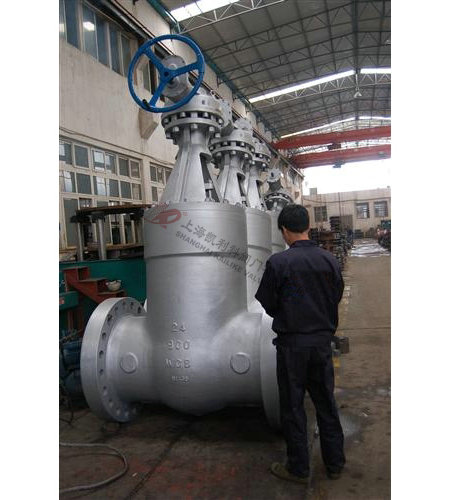

Z960Y高温高压电站闸阀

产品名称：	高温高压电站闸阀	产品型号：	Z960Y
公称通径：	DN50～DN800	结构形式：	闸板式
公称压力：	16.0Mpa～32.0Mpa	连接方式：	焊接、法兰
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	WCB、铸钢、碳钢、不锈钢、铬钼钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	上海凯利科阀门有限公司

产品说明

Z960Y高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

结构特点

1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

主要零件的材料说明

零件名称	材料牌号
阀体	A216WCB	A217WC1	A217WC6	A217WC9
闸板	A216WCB	A217WC1	A217WC6	A217WC9
阀座	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀杆	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
			20Cr1Mo1V1A	20Cr1MoVA
阀盖	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
	WCB	WC1	WC6	WC9
填料	增强柔性石墨
支架	WCB	WCB	WCB	WCB
		WC1	WC6	WC9
密封环	S软钢(增强柔性石墨)		S软钢	F软钢
空杆螺母	45(ZCuZn25A16Fe3Mn3)
适用温度	≤425℃	≤450℃	≤540℃	≤570℃

产品型号

Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

外形结构图

主要外形尺寸

PN	DN	D	L	H	L1	L2
Z962H-250  Z960Y-250  Z962Y-P54100V  Z960Y-P54100V	50	43	216	840	363	197
	65	57	254	915	363	197
	80	67	305	950	363	197
	100	84	406	1164	437	277
	125	100	483	1402	437	277
	150	125	700	1129	-	-
	175	158	711	1650	457	309
	225	200	864	1650	554	309
	300	280	1067	2106	764	398
Z960Y-320  Z960Y-P57170V	100	96	533	1236	437	277
	125	118	610	1402	437	277
	150	148	762	1403	526	283
	175	148	762	1650	554	309
	225	222	1041	1650	554	309
	350	350	1250	2255	-	-



声明：【Z960Y高温高压电站闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z960Y高温高压电站闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
