Z41H日标不锈钢闸阀

您的位置:阀门 - 闸阀 - Z41H日标不锈钢闸阀 更新时间:2024-03-27 09:03:50
Z41H日标不锈钢闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z41H日标不锈钢闸阀适用于JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。 通过...

    • 产品描述
    • 在线询价
    • 技术咨询

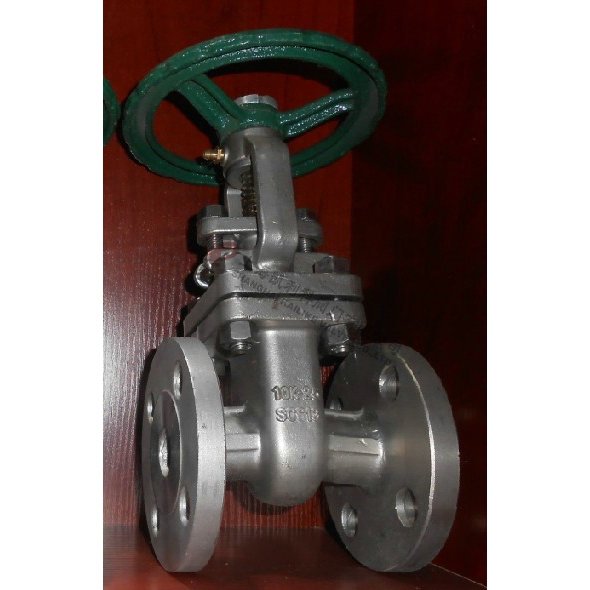

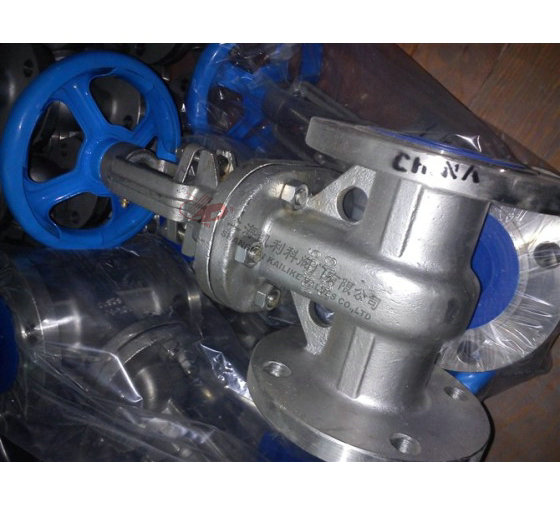

    Z41H日标不锈钢闸阀Z41H日标不锈钢闸阀

    Z41H日标不锈钢闸阀适用于JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。 通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

    产品名称: 日标不锈钢闸阀 产品型号: Z40H
    公称通径: DN15~DN800 结构形式: 闸板式
    公称压力: 10K-20K 连接方式: 法兰
    适用温度: -20ºC~+150ºC~425ºC~550ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: WCB、铸钢、碳钢、锻钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z41H日标不锈钢闸阀适用于JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。 通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

    结构特点

    ①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
    ②结构设计紧凑合理,造型美观。
    ③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
    ④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
    ⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

    应用规范

    设计与制造 Design and Manufacture 结构长度
    Face to face/ End to end
    法兰尺寸
    FlangeDimension
    压力-温度Pressure Temperature Lating 试验-检验Inspection and Test
    JIS B2073 B2083 JIS B2002 JIS B2212 B2214 JIS B2073 B2083 JIS B2003

    压力试验

    设计与制造
    Design and
    Manufacture
    强度试验
    Shell Test
    水密封试验
    WaterSeal Test
    气密封试验
    Air SealTest
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.0 430 2.2 315 0.4-0.7 60-100
    300 7.7 1110 5.7 815
    600 15.3 2220 11.3 630
    900 23.0 3330 17 2445

    主要零件材料及主要用途

    体盖瓣   Body Cover Disc 阀杆
    Stem
    密封面
    Sealing Face
    垫片(环)
    Sealing Shim
      填料     Packing 工作温度℃ Working Temperature 适用介质Suitable Medium
    WCB 2Cr13 13Cr
    STL
    木体材料
    With Body
    Material
    尼龙
    Nylon
    增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
    1Cr13/Flexible Graphite
    SFB-2
    08软钢
    08 Soft Steal
    F304
    F316
    F304L
    F316L
    柔性石墨 增强柔性石墨
    Flexible Graphite
    Enhanced Flexible Graphite
    SFB/260
    SFP/260
    PTFE
    ≤425 水 蒸汽 油品
    Water
    Steam
    Petroleum
    Products
    WC1 38CrMoAl 25Cr2MoV ≤425
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    CF8 F304 ≤200 硝酸
    醋酸
    尿素
    Nitric acid
    Acetic acid
    CF8M F316
    CF3 F304L
    CF3M F316L

    外形结构图

    Z41H-10K主要尺寸和重量

    DN(mm) in L D D1 D2 b n-φd H D0 W(kg)
    50 2 178 155 120 100 16 4-19 409 200 24
    65 21/2 190 175 140 120 18 4-19 535 250 31
    80 3 203 185 150 130 18 8-19 570 250 40
    100 4 229 210 175 155 18 8-19 590 250 55
    150 6 267 280 240 215 22 8-23 630 300 90
    200 8 292 330 290 265 22 12-23 960 350 145
    250 10 330 400 355 325 24 15-25 1158 400 230
    300 12 356 450 400 370 24 16-25 1378 450 330
    350 14 381 490 445 415 26 16-25 1543 500 460
    400 16 406 560 510 475 28 16-27 1738 600 600
    450 18 432 620 565 530 30 20-27 1959 600 980
    500 20 457 675 620 585 30 20-27 2214 680 960

    Z41H-20K主要尺寸和重量

    DN(mm) in L D D1 D2 b n-φd H D0 W(kg)
    50 2 216 155 120 100 18 8-19 480 200 32
    65 21/2 241 175 140 120 20 8-19 510 250 39
    80 3 283 200 160 135 22 8-23 580 280 55
    100 4 305 225 185 160 24 8-23 700 350 80
    150 6 403 305 260 230 28 12-25 940 400 160
    200 8 419 350 305 275 30 12-25 1190 450 250
    250 10 457 430 380 345 34 12-27 1390 500 370
    300 12 502 480 430 395 35 16-27 1600 500 560
    350 14 762 540 480 440 40 16-33 1750 600 870
    400 16 838 605 540 495 46 16-33 1900 600 1150
    450 18 914  675 605 560 48 20-33 2320 650 1270


    声明:【Z41H日标不锈钢闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z41H日标不锈钢闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
