Z43WF手动平板闸阀

您的位置:阀门 - 闸阀 - Z43WF手动平板闸阀 更新时间:2024-03-27 09:03:49
Z43WF手动平板闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z43WF手动平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天...

    • 产品描述
    • 在线询价
    • 技术咨询

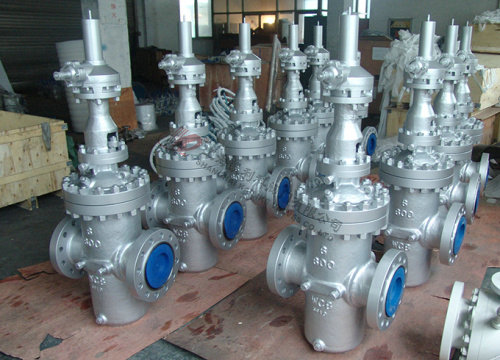

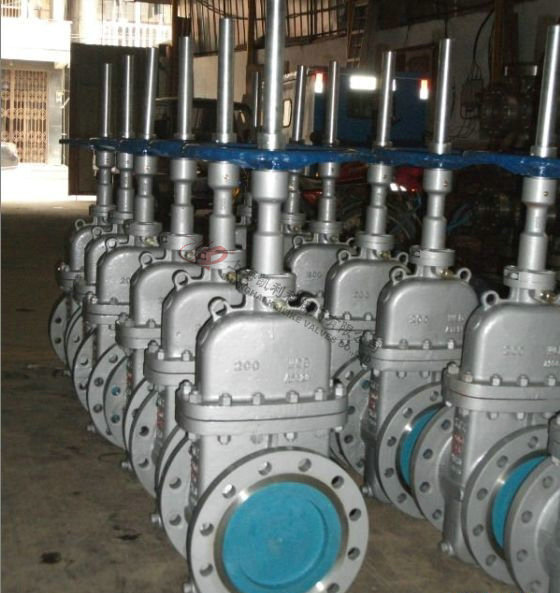

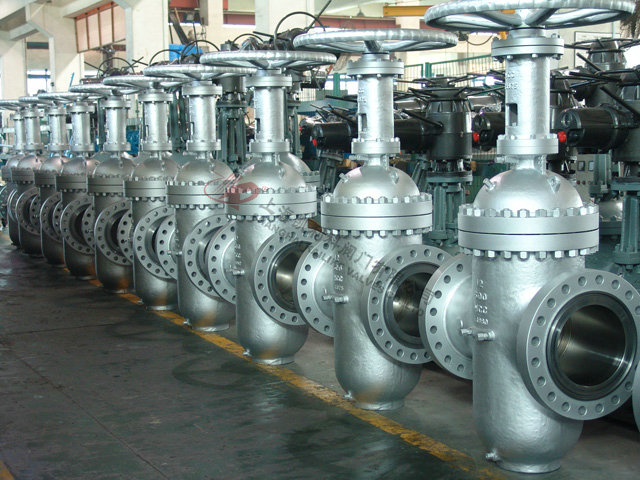

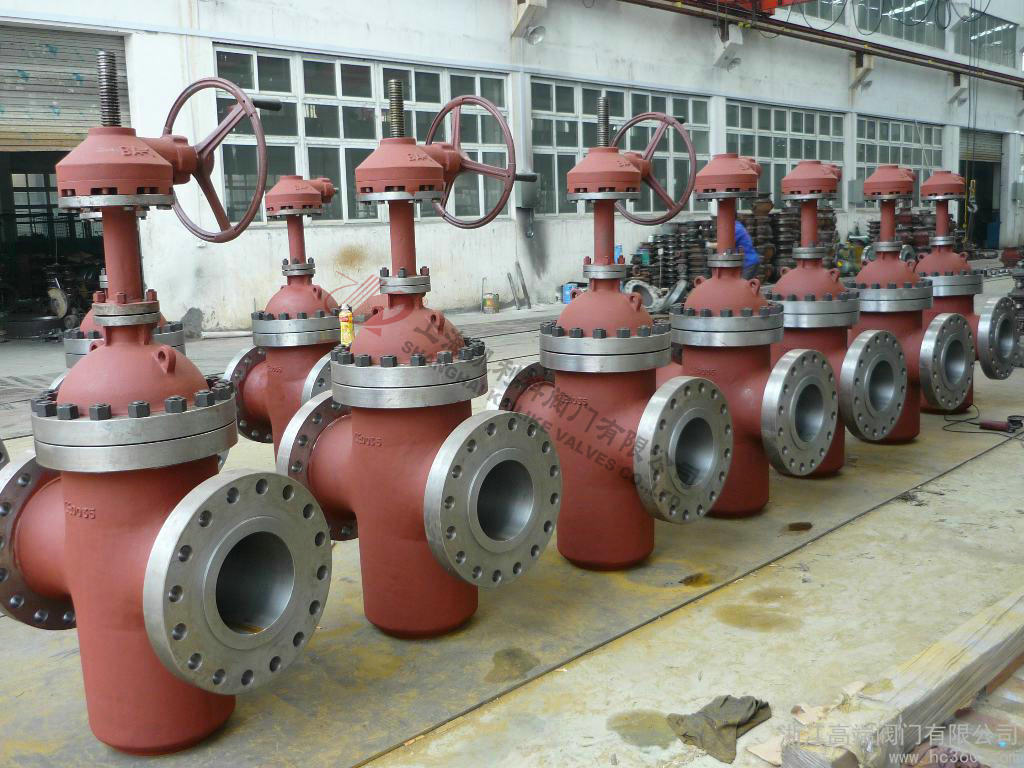

    Z43WF手动平板闸阀Z43WF手动平板闸阀

    Z43WF手动平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。

    产品名称: 手动平板闸阀 产品型号: Z43WF
    公称通径: DN50~DN1000 结构形式: 单闸板、双闸板
    公称压力: 0.6Mpa~2.5Mpa 连接方式: 法兰、对夹
    适用温度: -20ºC~+150ºC~425ºC 驱动方式: 手动、链轮、伞齿轮、电动、气动、液动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、天然气、污水等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z43WF手动平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。

    产品特点

    1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
    2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
    3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
    (1) 轭架套管–铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
    (2) 阀杆–螺纹长度直到托架;销钉和点焊;具有稳定性。
    (3) 压力密封–结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
    (4) 阀座环–焊接阀座环垂直于流动通道,易于维护。
    (5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
    (6) 轭架–完全装配式轭架通过抗震测试,易于维护和安装执行机构。
    (7) 压盖–两件式,自调节压盖,避免被弹出。
    (8) 整体后座–硬面,使用寿命最长。
    (9) 阀瓣–弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
    (10) 整体止动–整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

    执行标准

    设计规范 结构长度 连接法兰 试验与检验 压力-温度 产品标识
    JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
    API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25

    性能规范

    设计等级 常温下试验压力(MPa) 适用温度℃ 适用介质
    壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
    公称压力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅级Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

    主要零部件材料

    阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
    垫片 - 垫片 -
    螺栓 35 螺栓 35
    适用介质 水、油口、蒸汽 适用介质 水、油口、蒸汽

    外形结构图

    主要外形和连接尺寸PN1.6MPa-2.5MPa

    1.6MPa DN L D D1 D2 Do f b H H1 n-Φd
    凸面法法
    RF
    (K)Z43WF-16C
    (K)Z543WF-16C
    (K)Z643WF-16C
    (K)Z943WF-16C
    50 178 160 125 100 250 3 16 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 22 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 610 910 840 788 305 5 50 3960 460 24-Φ41
    800 660 1020 950 898 305 5 52 4550 512 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
    2.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18
    凸面法法
    RF
    (K)Z43WF-25
    (K)Z543WF-25
    (K)Z643WF-25
    (K)Z943WF-25
    65 190 180 145 120 300 3 22 634 95 8-Φ18
    80 203 195 160 135 350 3 22, 388 100 8-Φ18
    100 229 230 190 160 350 3 24 863 114 8-Φ23
    125 254 270 220 188, 350 3 28 940 132 8-Φ25
    150 267 300 250 218 400 3 30 1030 150 8-Φ25
    200 292 360 310 278 450 3 34 1277 168 12-Φ25
    250 330 425 370 332 500 3 36 1491 203 12-Φ30
    300 356 485 430 390 305 4 40 1701 237 16-Φ30
    350 381 550 490 448 305 4 44 1875 265 16-Φ34
    400 406 610 550 505 305 4 48 2180 300 16-Φ34
    450 432 660 600 555 305 4 50 2440 325 20-Φ34
    500 457 730 660 610 305 4 52 2860 360 20-Φ41
    600 508 840 770 718 305 5 56 3450 425 20-Φ41
    700 610 955 875 815 305 5 60 3960 460 24-Φ48
    800 660 1070 990 930 305 5 64 4550 512 24-Φ48
    900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54
    1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48


    声明:【Z43WF手动平板闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z43WF手动平板闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
