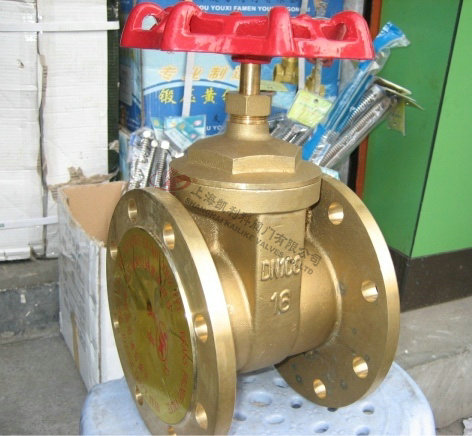

Z45W黄铜法兰闸阀
Z45W黄铜法兰闸阀采用金属铜制作而成，主要用于水利、燃气、供暖系统上的安全阀门，经锻压成型的阀体不会有沙眼、外观更加精美，连接方式可采用法兰及螺纹连接。
|
产品名称： |
黄铜法兰闸阀 |
产品型号： |
Z45W |
|
公称通径： |
DN15～DN150 |
结构形式： |
闸板式 |
|
公称压力： |
1.6Mpa～2.5Mpa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动 |
|
阀体材质： |
黄铜 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体、腐蚀性液体 |
生产厂家： |
上海凯利科阀门有限公司 |

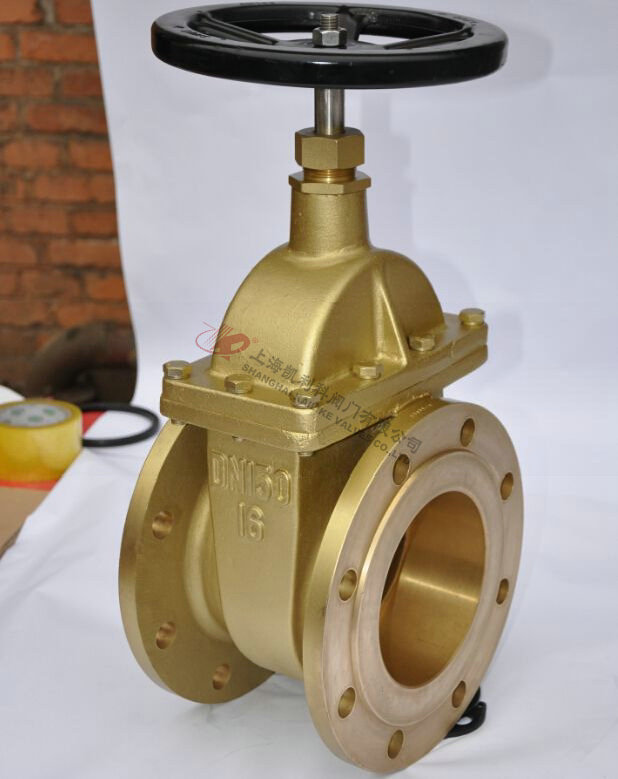

产品说明
Z45W黄铜法兰闸阀采用金属铜制作而成，主要用于水利、燃气、供暖系统上的安全阀门，经锻压成型的阀体不会有沙眼、外观更加精美，连接方式可采用法兰及螺纹连接。
技术规范
公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

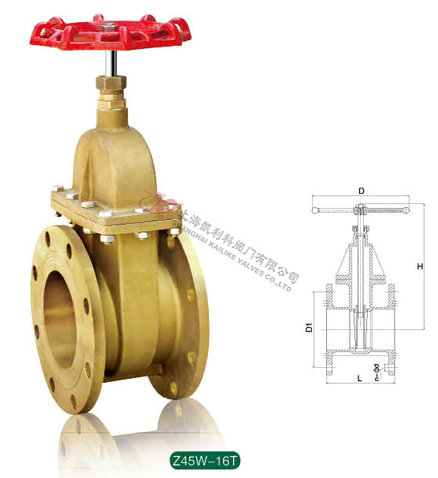

外形结构图
Z45W-16T外形尺寸
|
DN |
SIZE |
L |
H |
D |
D1 |
n-φd |
|
25 |
1" |
105 |
61 |
25 |
85 |
4-φ14 |
|
32 |
1-1/4" |
121 |
67 |
32 |
100 |
4-φ18 |
|
40 |
1-1/2" |
136 |
71.5 |
40 |
110 |
4-φ18 |
|
50 |
2" |
146 |
85.5 |
50 |
125 |
4-φ18 |
|
65 |
2-1/2" |
164 |
94 |
65 |
145 |
8-φ18 |
|
80 |
3" |
182 |
108.5 |
80 |
160 |
8-φ18 |
|
100 |
4" |
212 |
124.5 |
100 |
180 |
8-φ19 |
|
125 |
5" |
311 |
160 |
125 |
210 |
8-φ18 |
|
150 |
6" |
353 |
196 |
150 |
240 |
8-φ22 |
技术规范
公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

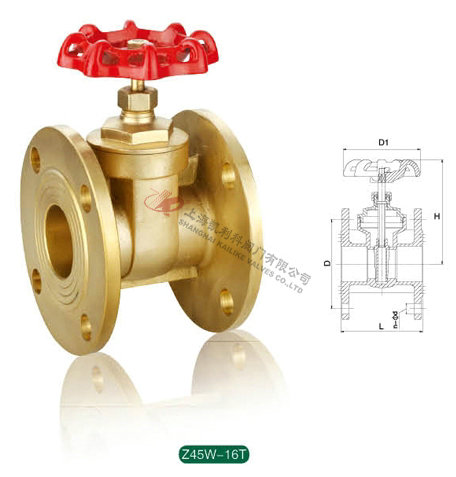

外形结构图
Z45W-16T外形尺寸
|
DN |
SIZE |
L |
H |
D |
D1 |
n-φd |
|
15 |
1/2" |
80 |
80.5 |
65 |
60 |
4-φ14 |
|
20 |
3/4" |
90 |
87.5 |
75 |
60 |
4-φ14 |
|
25 |
1" |
100 |
98.5 |
85 |
60 |
4-φ14 |
|
32 |
1-1/4" |
110 |
120 |
100 |
80 |
4-φ18 |
|
40 |
1-1/2" |
120 |
128 |
110 |
80 |
4-φ18 |
|
50 |
2" |
125 |
137 |
125 |
110 |
4-φ18 |
|
65 |
2-1/2" |
140 |
165 |
140 |
130 |
4-φ18 |
|
80 |
3" |
160 |
198 |
160 |
178 |
8-φ18 |
|
100 |
4" |
180 |
241 |
180 |
200 |
8-φ18 |
声明：【Z45W黄铜法兰闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z45W黄铜法兰闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
